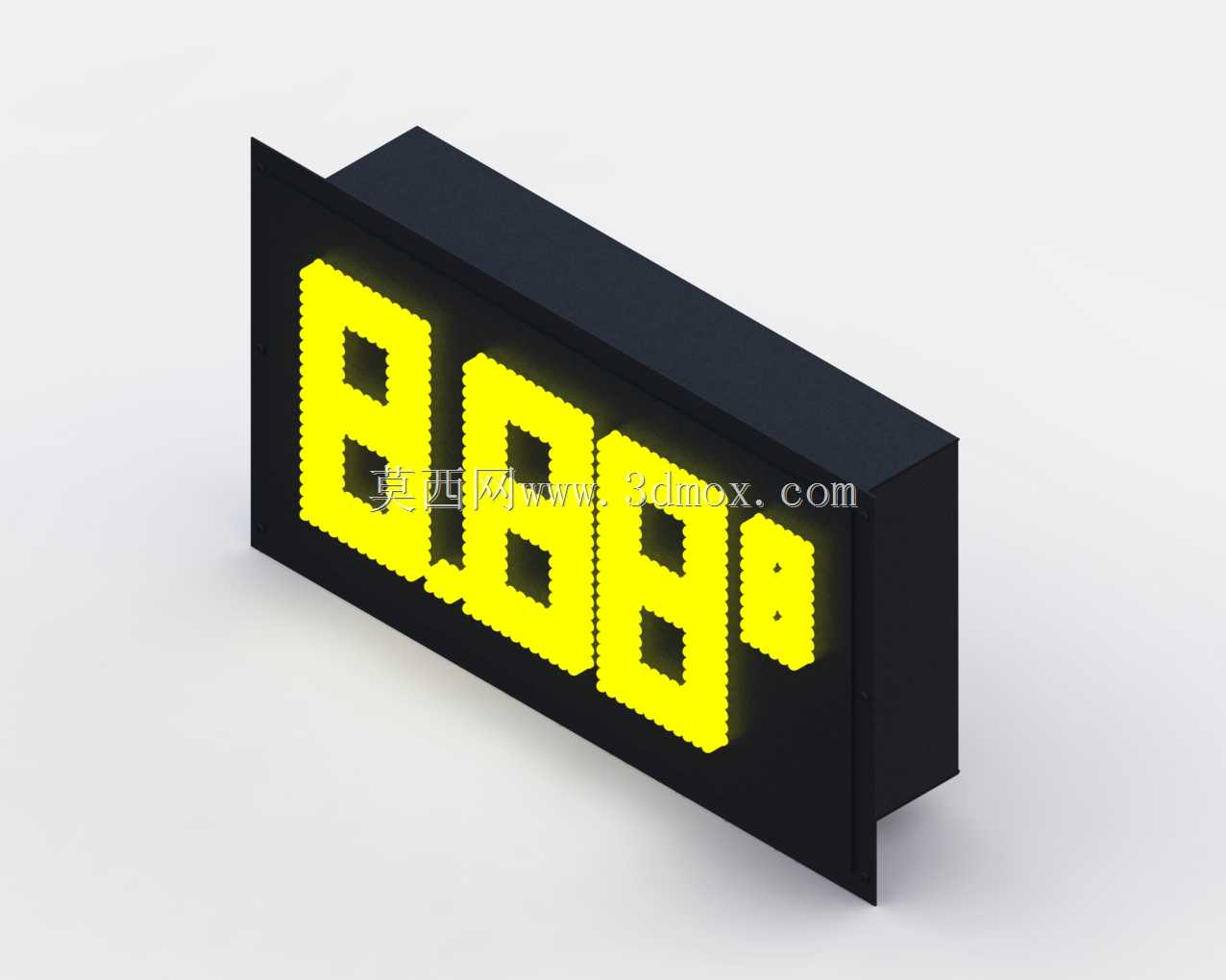

十英寸户外高亮点阵数码显示模组

　　户外油价牌、停车场余位屏、工业称重终端这类场景，对显示件的核心诉求从来不是花哨的色彩，而是强光下可读、雨雪里耐用、长期点亮不暗斑。这套十英寸点阵数码模组，就是围绕这类远距离直读需求做的结构方案，建模时先把使用边界钉死：观测距离覆盖八到三十米，适配正午直射阳光、夜间低照度两种极端工况，安装面多为加油站顶棚立柱、园区出入口岗亭、厂区地磅旁的露天立面。

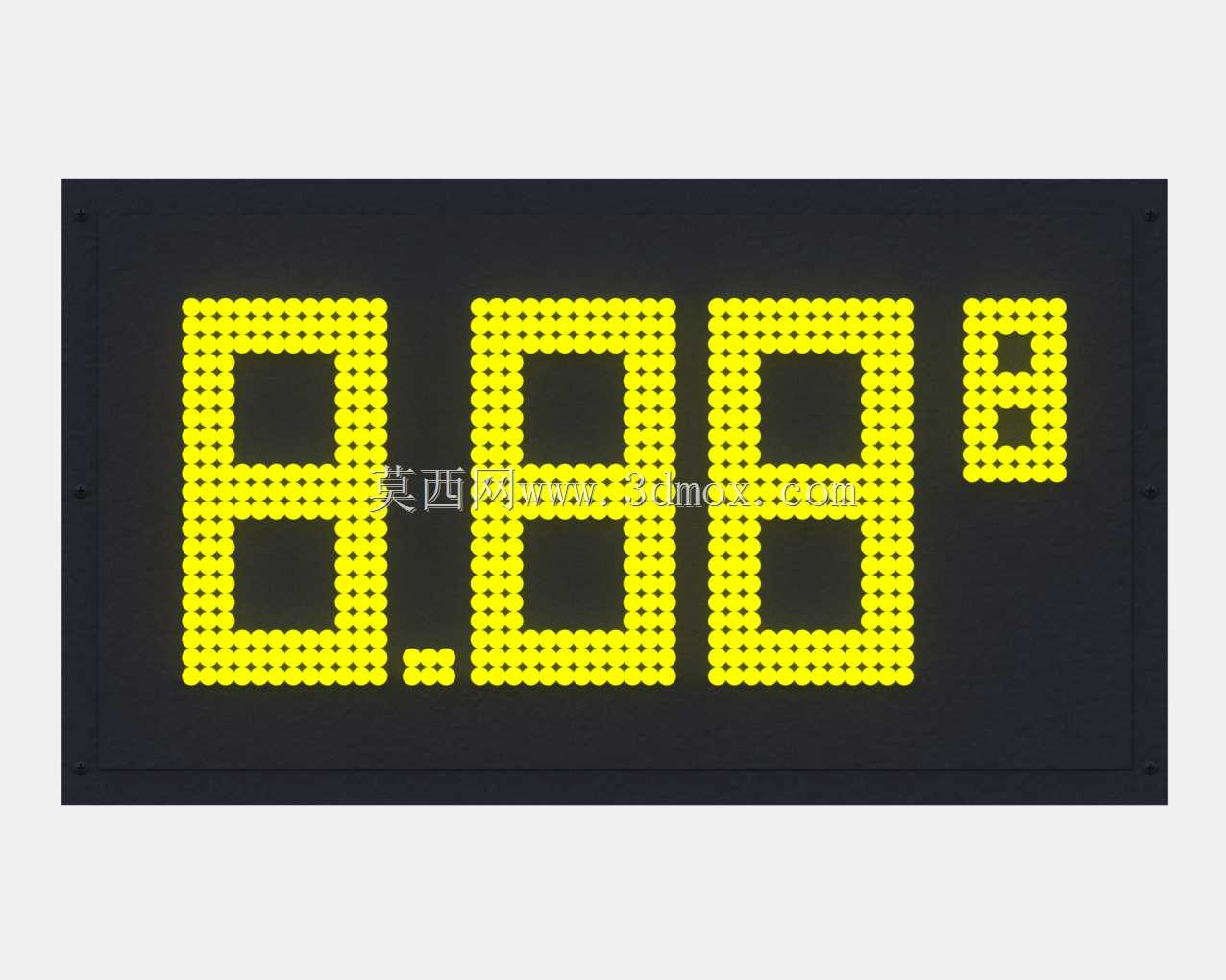

　　先从显示逻辑倒推结构。常规七段数码管在十米外笔画边缘容易发虚，尤其大尺寸下段间衔接处会出现视觉断差，这次采用满铺圆形LED灯珠的点阵排布，每个数字段由密集灯珠矩阵构成，数字右下角单独设置小数点灯区，最右侧附带温度符号的上半段小数字位，刚好匹配油价牌“金额.单价℉/℃”、称重屏“重量.单位”的常用显示格式。灯珠选用带聚光透镜的直插封装，发光角控制在三十度以内，既避免光线向四周漫散浪费亮度，又能保证正面观测区域内照度均匀，不会出现中心亮、边缘暗的渐变问题。建模时给每颗灯珠预留了0.2毫米的装配间隙，面板正面的黑色遮光罩采用沉孔设计，灯珠端面略低于遮光罩平面0.3毫米，一来遮挡侧向杂光提升对比度，二来防止清扫时刮板直接摩擦灯珠透镜造成划痕。

　　模组的外框没有采用消费级显示器的薄塑料壳，而是用玻纤增强的阻燃ABS注塑成型，边框宽度做到22毫米，壁厚均匀控制在2.8毫米，四个角预留M4的沉头安装孔，孔位内嵌金属衬套，避免长期户外热胀冷缩导致塑料孔位滑牙。背板设计成整块可拆卸的铝基板，既作为LED灯珠的散热载体，又能通过四周的密封泡棉与前框压紧，防护等级做到IP65——雨天雨水顺着前框的导流斜面流下，不会从灯珠间隙渗入内部，接线口采用朝下的防水格兰头，杜绝接线区域积水。

　　尺寸边界是现场选型最容易踩坑的点，建模时把安装干涉项全部做了实体校验：单块三位半数字模组的外形宽度控制在680毫米，高度260毫米，厚度仅45毫米，贴墙安装时不会突出立柱过多，避免过往车辆剐蹭；如果需要拼接四位以上数字，模组左右两侧设计了定位止口，相邻两块拼接时止口咬合，缝隙控制在1毫米以内，视觉上数字间距均匀，不会出现高低错位。模组背后预留了标准的VESA 200×100安装挂孔，既可以用抱箍固定在圆柱形立柱上，也能直接用膨胀螺丝贴装在混凝土墙面，不需要额外定制转接支架。

　　电路布局上，驱动板藏在背板内侧的隔离腔里，和灯珠板之间用插针连接，维修时拆开背板四颗螺丝就能直接拔插替换，不用拆动正面的灯珠阵列。考虑到户外温差变化，铝基板和前框之间没有用刚性螺丝锁死，而是采用浮动压接结构，允许铝基板随温度伸缩，避免低温收缩时拉扯灯珠引脚导致虚焊。数字的段码驱动采用恒流方案，每颗灯珠的电流偏差控制在5%以内，长期点亮后不会出现某一段明显偏暗的问题，模组整体工作温度范围覆盖零下四十度到六十度，北方冬季露天、南方夏季暴晒都能稳定运行。

　　实际装配校验时，特意模拟了加油站的安装场景：模组挂在3.5米高的立柱上，二十米外肉眼能清晰分辨数字笔画，阳光直射时黑色遮光罩把灯珠间的反光完全吸收，黄色发光字和黑底的对比度超过10:1，不会像普通LED屏那样出现发白泛灰的情况。模组底部还预留了透气阀，平衡内外气压的同时阻挡水汽进入，避免昼夜温差导致内部结露。整套结构没有多余的装饰件，所有造型特征都服务于可读性、防护性和安装便利性，不管是做油价显示牌、厂区计数屏还是地磅称重显示屏，都能直接套用这个安装尺寸做整机集成。
