ISO49标准内外螺纹异径管接头

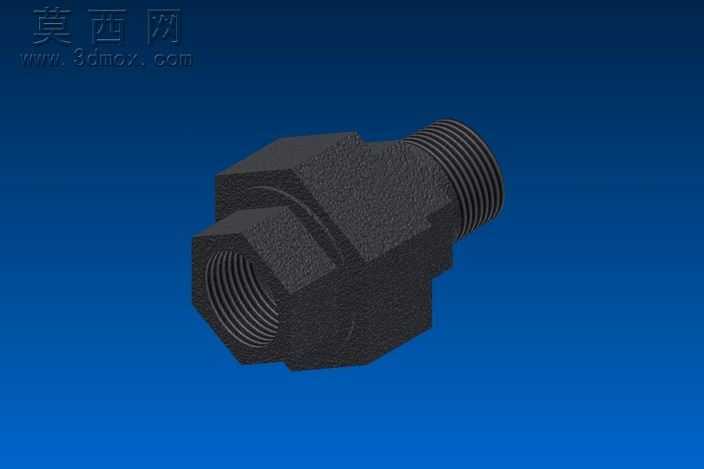

本作品为符合ISO49标准的U23/4英寸内外螺纹异径管接头三维建模作品，建模过程严格遵循管路连接件的行业尺寸规范，还原了该类接头的真实结构特征。建模阶段首先梳理接头的功能结构：该接头一端为外螺纹连接端，另一端为内螺纹连接端，中部设置六角拧转结构，用于安装时施加扭矩完成装配，整体为异径转接结构，可实现不同管径管路的连通转接。建模时先绘制接头的轴向截面轮廓，通过旋转特征生成接头的主体基体，之后分别在两端构建符合标准牙型的螺纹结构，外螺纹端采用螺旋扫描切除的方式生成标准三角牙型，还原螺纹的牙距、牙高参数，内螺纹端同样通过螺旋扫描特征生成匹配的内螺纹结构，保证内外螺纹的参数匹配性。中部的六角结构通过拉伸切除特征完成，精准控制六角的对边尺寸、对角尺寸，符合扳手拧转的操作空间要求，同时在六角与两端螺纹的衔接位置做了合理的过渡倒角处理，避免应力集中，也还原了实际机加工的工艺特征。材质渲染阶段采用发黑碳钢材质效果，还原工业液压、气动管路中常用碳钢接头的表面质感，表面设置细微的粗糙纹理，模拟锻压后机加工的真实表面状态，螺纹部分的纹理清晰锐利，六角面的棱边做了微小的圆角处理，还原实际零件加工后的棱边钝化效果。结构设计上充分考虑该类接头的使用场景，内部流道做了平滑过渡处理，避免管路介质流通时产生过大的流阻，两端的螺纹收尾位置设置合理的退刀结构，符合机械加工的工艺要求，整体模型的各部分尺寸比例协调，结构完整无缺失，既可以用于管路系统的装配仿真、干涉检查，也可用于产品展示、教学演示等场景，建模过程中对标准件的参数化还原思路，也可为同类管路接头的三维建模提供参考，保证模型的工程实用性与展示效果的统一。
