带安装法兰的金属进气喇叭结构设计

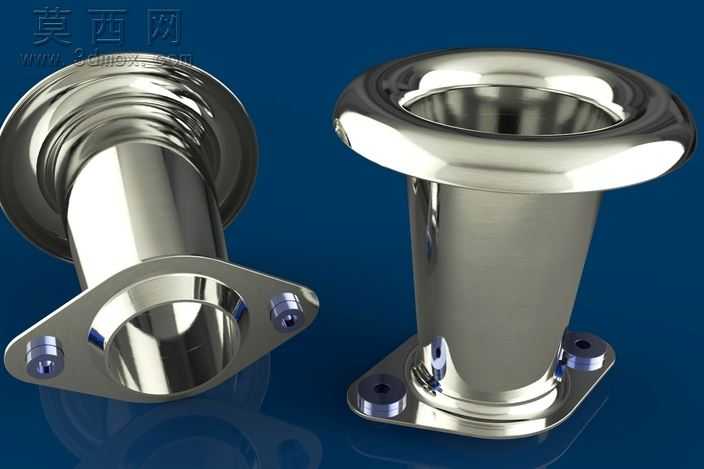

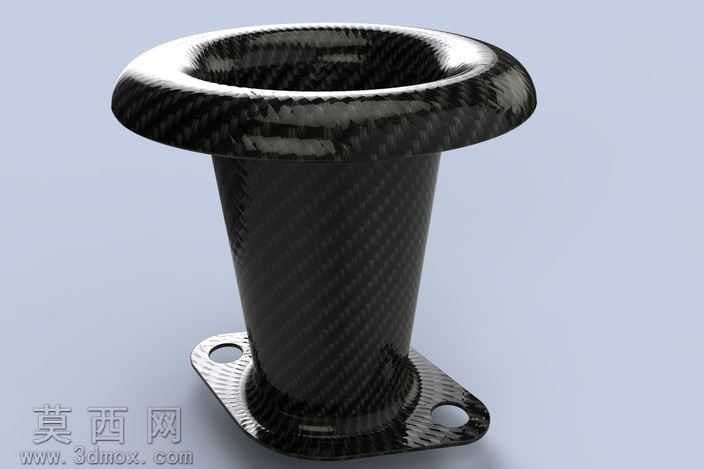

本作品为进气喇叭三维结构设计，建模阶段采用参数化特征建模思路完成全结构构建，首先通过旋转特征生成喇叭主体的渐变通腔结构，精准控制入口端的圆弧卷边与出口端的直段衔接曲率，保证气流通道内壁顺滑无突变，避免气流经过时产生紊流与压损。针对安装固定结构，采用拉伸凸台与切除特征构建双侧带安装孔的法兰底座，安装孔位置做沉头处理，可适配内六角螺栓的沉装需求，避免螺栓头部突出影响装配贴合度；法兰与喇叭主体的衔接位置做了渐变圆角过渡处理，既消除结构应力集中隐患，也提升整体外观的流畅质感。材质与渲染阶段，主体赋予抛光镀铬金属材质，调整材质的反射粗糙度与环境贴图采样参数，还原金属表面高光亮面的镜面反射效果，同时在法兰安装孔的内壁做轻微的磨砂质感区分，模拟机加工后的表面纹理差异，渲染时采用三点布光方案，主光从侧上方打亮主体曲面的高光轮廓，辅光补全暗部细节避免死黑，背光勾勒金属件的边缘轮廓，充分展现曲面的流畅弧度与金属材质的精致质感。结构设计上兼顾两种生产工艺的适配性，既可以采用铝合金焊接工艺，将冲压成型的喇叭筒体与机加工法兰底座焊接为整体，焊后做抛光处理消除焊痕；也可适配RTM树脂传递模塑成型工艺，采用碳纤维编织预浸料一体射注成型，满足轻量化高强度的使用需求。模型的所有特征均保留完整参数，可根据实际使用的管径参数、安装孔位尺寸快速调整修改，适配不同排量的进气系统导流需求，整体结构无冗余特征，装配贴合面均做了公差预留设计，可直接对接后续的工程图输出与生产加工环节。
