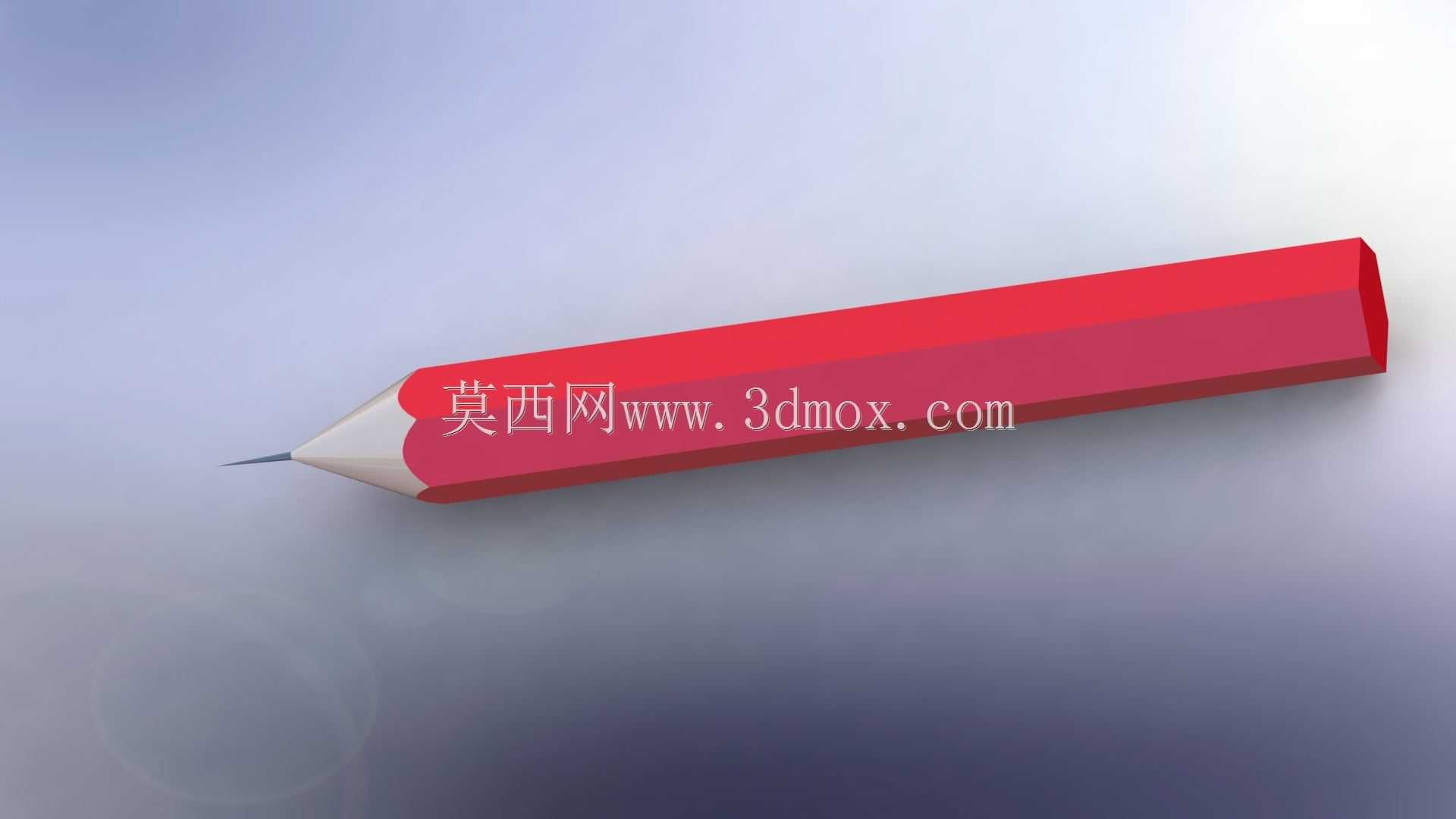

六棱杆身木质书写铅笔三维结构设计

　　日常书写与工程绘图场景中，铅笔是普及率最高的手动标记工具之一，这款六棱结构铅笔的三维建模，完全贴合量产民用铅笔的实际结构逻辑，没有做夸张的艺术化变形，所有结构尺寸都参考市面常规HB书写铅笔的实测参数搭建。从实际使用场景出发，六棱杆身的设计首先解决了传统圆杆铅笔易从倾斜桌面滚落的问题，六个平面的夹角设置为120度，任意平面接触桌面时，笔身重心垂线都落在支撑面范围内，不会出现滚动滑落的情况，这一点在车间现场临时标记、绘图桌倾斜作业时的实用性非常突出。笔杆部分采用常规木质铅笔的分层胶合结构建模，杆身对边距设置为7.2mm，这个尺寸刚好适配成年使用者的握持习惯，手指捏持时三个接触面分别对应拇指、食指、中指的指腹位置，

　　长时间书写不会出现硌手的问题，同时杆身长度设置为178mm，扣除尾部预留的10mm无铅芯段和前端可削切的30mm锥段，有效握持书写长度可达138mm，满足常规使用周期内的握持需求。前端削切锥段的锥度设置为1:12，锥面长度28mm，最前端露出的铅芯长度为3mm，铅芯直径2mm，这个锥度参数既保证了削切后笔尖的结构强度，不会因为铅芯露出过长出现书写断芯的问题，也能让笔尖保持足够的标记细度，满足工程绘图时0.5mm左右的线条标记需求。铅芯与木质杆身的配合采用过盈配合设计，过盈量设置为0.05mm，建模时还原了铅芯嵌装在木杆中心孔内的结构，中心孔与杆身外圆的同轴度公差控制在0.1mm以内，避免削切时出现铅芯偏心、

　　一侧木质过薄导致削笔断裂的问题。笔杆表面的涂覆层厚度设置为0.08mm，建模时单独拆分了涂覆层实体，还原了量产铅笔表面油漆涂层的实际厚度，涂层与木质杆身的贴合面完全匹配杆身的六棱轮廓，没有出现曲面偏移失真的问题。从设计思路上看，这款模型没有添加多余的装饰结构，完全围绕实用功能搭建：六棱杆身的防滑落结构、符合人体工学的握持尺寸、兼顾强度与细度的笔尖锥度、居中嵌装的铅芯配合，每一处结构都对应实际使用中的痛点。比如很多低价铅笔容易出现的削笔断芯问题，本质就是铅芯与木杆的同轴度偏差过大，削切时铅芯一侧受力不均，建模时特意将同轴度公差纳入结构校验范围，模拟实际生产时的铅芯定位工艺，保证铅芯始终处于杆身正中心。另外杆身尾部的端面做了0.

　　5mm的圆角处理，避免日常携带时尾部棱角剐蹭笔袋或者衣物，这个细节虽然小，但在实际使用中能明显提升使用体验。在安装边界与适配性方面，这款铅笔的杆身尺寸完全适配市面主流的卷笔刀、手动削笔器的内孔尺寸，7.2mm的对边距刚好可以插入常规削笔器的8mm进料孔，锥段的1:12锥度也和常规削笔器的滚刀切削角度匹配，不会出现削切时杆身卡滞或者切削面不平整的问题。建模时还还原了木质杆身的胶合缝结构，两片半圆弧木片合围包裹铅芯的结构完全复刻真实铅笔的生产工艺，胶合面的位置设置在六棱结构的两个对称棱边处，削切时不会因为胶合缝位置受力出现木片开裂的情况。从应用场景拓展来看，这款模型除了可以用于文具产品的结构展示、渲染效果图制作外，还可以作为办公场景、教学场景、工程绘图场景的三维场景配景素材，结构精度完全满足近景渲染的需求，不会出现结构失真穿模的问题。整个模型的结构拆分逻辑也和实际生产流程一致，木杆、铅芯、表面涂层三个独立实体分别对应生产中的三个工艺环节，方便后续做结构拆解动画、生产工艺演示使用。
