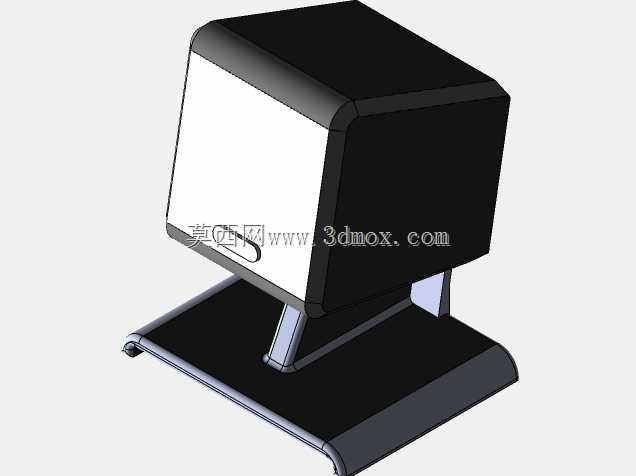

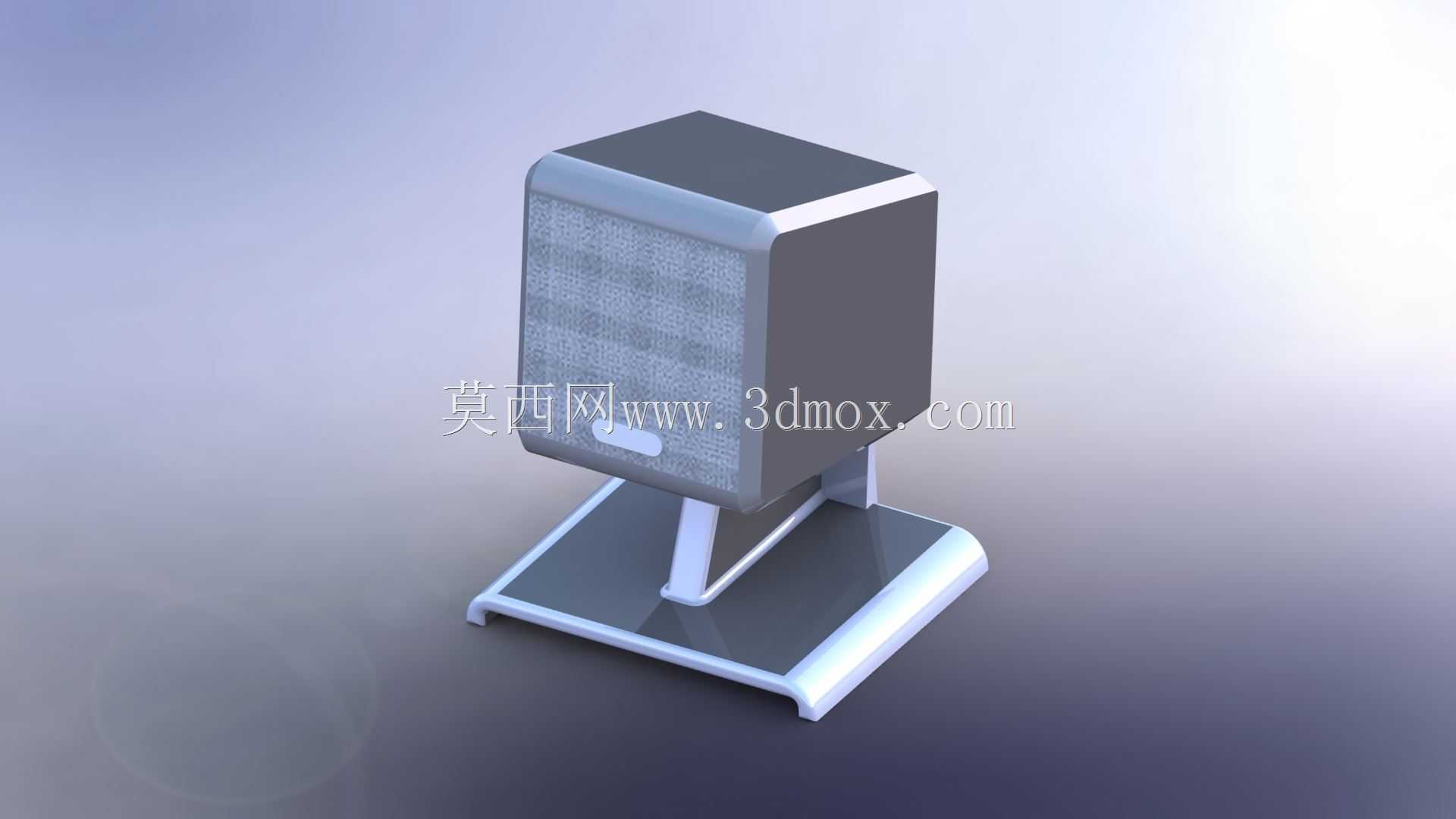

桌面支架式创意音箱外观结构设计

　　这款桌面支架式音频播放设备的结构设计，首先要匹配日常桌面办公、小型会议场景的使用需求，区别于传统平放式音箱的摆放逻辑，采用倾斜式支架结构让发声面朝向使用者耳部高度，减少桌面反射带来的音质损耗，在1.2米左右的常规桌面使用距离下，能让声压级分布更均匀，避免传统平放音箱声音朝向桌面发散导致的高频衰减问题。从结构布局来看，主体发声腔体采用近似立方体的圆角造型，边角做R3左右的圆弧过渡，既避免注塑生产时的应力集中问题，也能减少日常使用中磕碰带来的外壳损伤，腔体正面采用编织网罩覆盖，网罩与壳体采用卡扣式连接，无需额外螺丝固定，方便后期拆卸清理网罩积灰，同时卡扣结构预留0.2mm的装配间隙，抵消塑料件成型后的收缩变形量，

　　保证装配后缝隙均匀无翘边。底部的支撑支架采用一体化弯折式结构，支架与主体腔体通过转轴式卡扣连接，可实现小角度的俯仰调节，调节阻尼通过卡扣处的橡胶阻尼垫实现，无需额外添加阻尼转轴零件，控制整体物料成本的同时，也减少了装配工序。支架底部的承托板做了加宽处理，整体支撑脚的外接矩形尺寸控制在120mm*100mm左右，放置在桌面时的抗倾覆角度可达15度以上，即使日常使用中不小心碰到连接线，也不会轻易倾倒，承托板底部预留了1mm深度的防滑胶条安装槽，装配硅胶防滑条后，与木质、玻璃桌面的静摩擦系数可达0.6以上，正常推拉不会出现移位问题。从内部腔体设计来看，立方体的内部腔体容积经过计算，匹配2.5英寸全频扬声器的参数需求，

　　腔体内壁预留了2mm厚度的吸音棉粘贴位，可减少腔体内驻波对音质的影响，腔体后侧预留了走线槽位，音频线与供电线可从支架后侧的空位穿出，避免线材外露影响桌面整洁，走线槽边缘做了R1的圆角处理，防止长期使用中线材被棱角磨破绝缘层。在实际应用场景中，这款设备既可以作为个人桌面的音频播放终端，连接电脑、手机等设备播放音频内容，也可以在小型临时会议中作为扩音设备使用，倾斜的发声面无需额外垫高就能让参会人员都接收到均匀的声音，整体重量控制在300g左右，方便日常挪动位置，外壳采用ABS哑光材质，不易残留指纹，适配不同风格的桌面装修环境。设计过程中优先考虑了注塑生产的工艺可行性，所有壳体的拔模角度控制在1.5度以上，没有出现倒扣结构无法脱模的问题，

　　壳体壁厚均匀控制在2mm，避免壁厚差异导致的缩痕、缺胶等成型缺陷，支架部分与主体壳体采用同材质生产，减少物料种类，降低供应链管理难度。发声面的网罩采用PET编织材质，通过热压成型贴合在塑料网框上，网孔开孔率控制在60%以上，保证声音传出的通透性，同时能阻挡日常灰尘、细小杂物进入腔体内部，保护扬声器单元。设备的操作按键设置在腔体正面下侧位置，按键高度突出壳体表面1.5mm，按压行程控制在1mm左右，操作反馈清晰，按键周边做了下沉0.5mm的凹槽设计，避免日常放置时误触按键。从安装边界来看，这款设备无需额外固定，直接放置在水平桌面即可使用，预留的走线空间可以适配直径3mm以内的音频线与供电线，底部防滑胶条的厚度为1mm，即使桌面存在0.5mm以内的不平整，也能通过胶条的形变保证放置平稳，不会出现晃动异响的问题。整体结构没有易损的小突出零件，日常使用的耐用性更强，适合长期高频次的桌面使用场景。
