休闲娱乐用板球保龄球发球设备结构

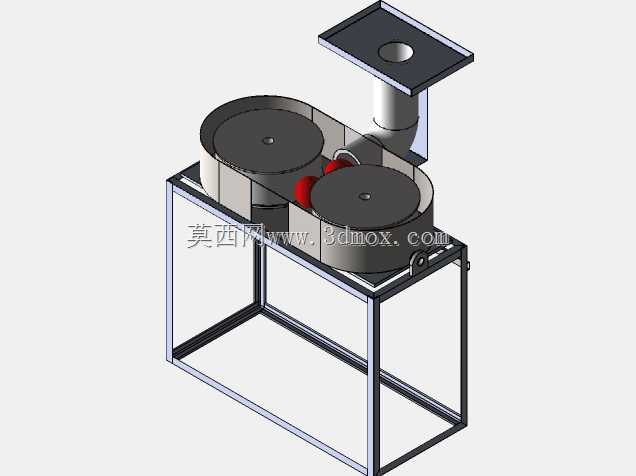

　　该设备主要面向室内休闲运动场馆、青少年球类训练场景使用，核心功能是实现板球、保龄球类硬质球体的自动输送与定向发球，替代人工抛球的重复劳作，适配日常休闲娱乐、基础动作训练的使用需求，无需复杂操作即可完成连续供球作业。设备整体采用方管焊接机架作为承载主体，机架底部预留充足的地面安装空间，可直接通过膨胀螺栓固定在平整水泥地面上，整体安装边界控制在长1200mm、宽700mm、高1500mm范围内，不会占用过多场馆活动空间，机架底部无突出外伸结构，避免人员走动时发生磕碰。设备上部设置独立的储球进料斗，进料斗采用敞口倾斜式设计，单次可容纳15-20个标准尺寸的训练用球，球体依靠自身重力沿进料斗的倾斜内壁滑落至下方的双轮输送机构内，

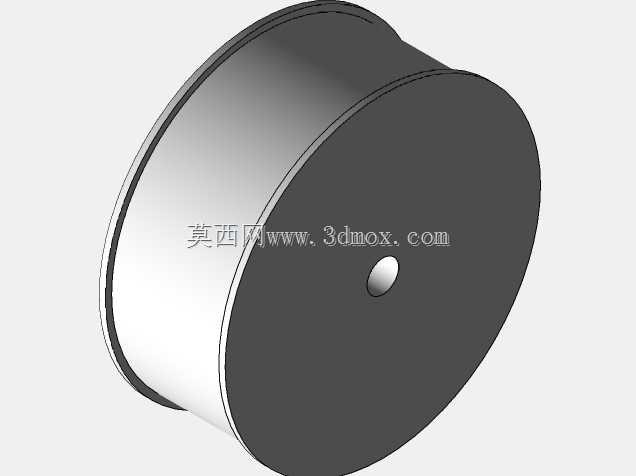

　　无需额外设置拨料组件即可实现自动补料，减少了易损件的数量，降低日常维护的工作量。双轮输送机构是设备的核心功能部件，两个平行布置的摩擦轮采用外包耐磨橡胶的结构，轮体间隙根据常用训练球的直径调整至比球体直径小3-5mm，当球体落入两轮之间的间隙时，两个摩擦轮反向同步转动，依靠橡胶面与球体表面的摩擦力将球体加速抛出，通过调整摩擦轮的转速即可改变发球的初速度，适配不同年龄段使用者的训练需求，轮体旁侧设置的导向通道可约束球体的抛出方向，保证发球落点的偏差控制在合理范围内，不会出现球体乱飞的情况。设备的侧面预留了调速模块的安装位置，可根据实际使用需求加装变频调速组件，无需改动主体结构即可实现发球速度的无级调节，

　　适配从儿童休闲玩耍到成人基础训练的不同场景需求。机架上部的护罩采用薄钢板折弯成型，完全覆盖双轮传动的运动部件，避免运行过程中人员肢体接触到转动部件引发安全隐患，护罩表面预留散热缝隙，保证摩擦轮长时间运行时产生的热量可以及时散出，不会因积热导致橡胶轮面过早老化。设备的整体结构设计优先考虑加工与装配的便捷性，所有方管机架的连接部位均采用满焊后打磨处理，焊接完成后整体做喷塑防锈处理，可适应场馆内相对潮湿的使用环境，不会轻易出现锈蚀掉漆的问题。进料斗与下部护罩之间采用螺栓连接，后期维护时只需拆卸固定螺栓即可将进料斗整体取下，方便清理通道内卡滞的球体或者更换磨损的摩擦轮，无需对主体机架进行拆解。从结构设计逻辑来看，

　　该设备没有采用复杂的气动或者液压组件，全部动力仅来自两台驱动摩擦轮的减速电机，整体故障率更低，日常使用时只需定期检查摩擦轮的橡胶磨损情况、紧固机架连接螺栓即可，不需要专业的运维人员进行日常保养，非常适合面向普通大众开放的休闲运动场馆使用，降低了场馆的设备运维成本。设备的发球高度设置在距离地面900mm的位置，符合普通使用者站立接球或者击球的舒适高度，不需要额外调整站位即可适配常规的板球、保龄球基础训练动作，导向通道的出口角度可根据实际使用需求进行小范围调整，通过更换不同角度的导向通道配件，即可实现平直发球、高抛发球等不同的发球模式，拓展设备的使用场景。在安装适配方面，该设备不需要额外搭建配套的安装基础，只要放置在平整的硬化地面上，调整底部的可调脚杯保证设备整体水平即可投入使用，如果是在人员密集的公共场馆使用，可通过脚杯上的安装孔配合膨胀螺栓与地面固定，避免设备运行时的振动导致位置偏移。设备的电气走线全部布置在方管机架的内部空腔内，外部没有明露的电线，既避免了线路被球体砸坏的风险，也让设备整体外观更加整洁，不会因为明线杂乱影响场馆的整体观感。
