在金属磨削加工工序中,轴类、杆类零件的装夹定位精度直接决定最终加工面的形位公差与表面质量,这类零件的支撑结构往往需要兼顾定位刚性、装拆便捷性与重复定位精度,本次设计的V型支撑支架组件,正是针对外圆磨削、无心磨削辅助支撑场景开发的专用工装部件。从实际加工场景来看,普通外圆磨床加工长径比偏大的轴类零件时,仅靠头尾架顶尖定位容易出现工件中部挠曲变形,磨削过程中受砂轮径向切削力作用会产生让刀振纹,严重时甚至会出现工件顶弯飞出的安全隐患,这套V型支架组件可安装在磨床工作台的T型槽导轨上,作为中间辅助支撑抵消切削力带来的形变,也可单独作为小型轴类零件磨削时的主定位支撑,适配直径范围在一定区间内的圆柱类工件装夹。

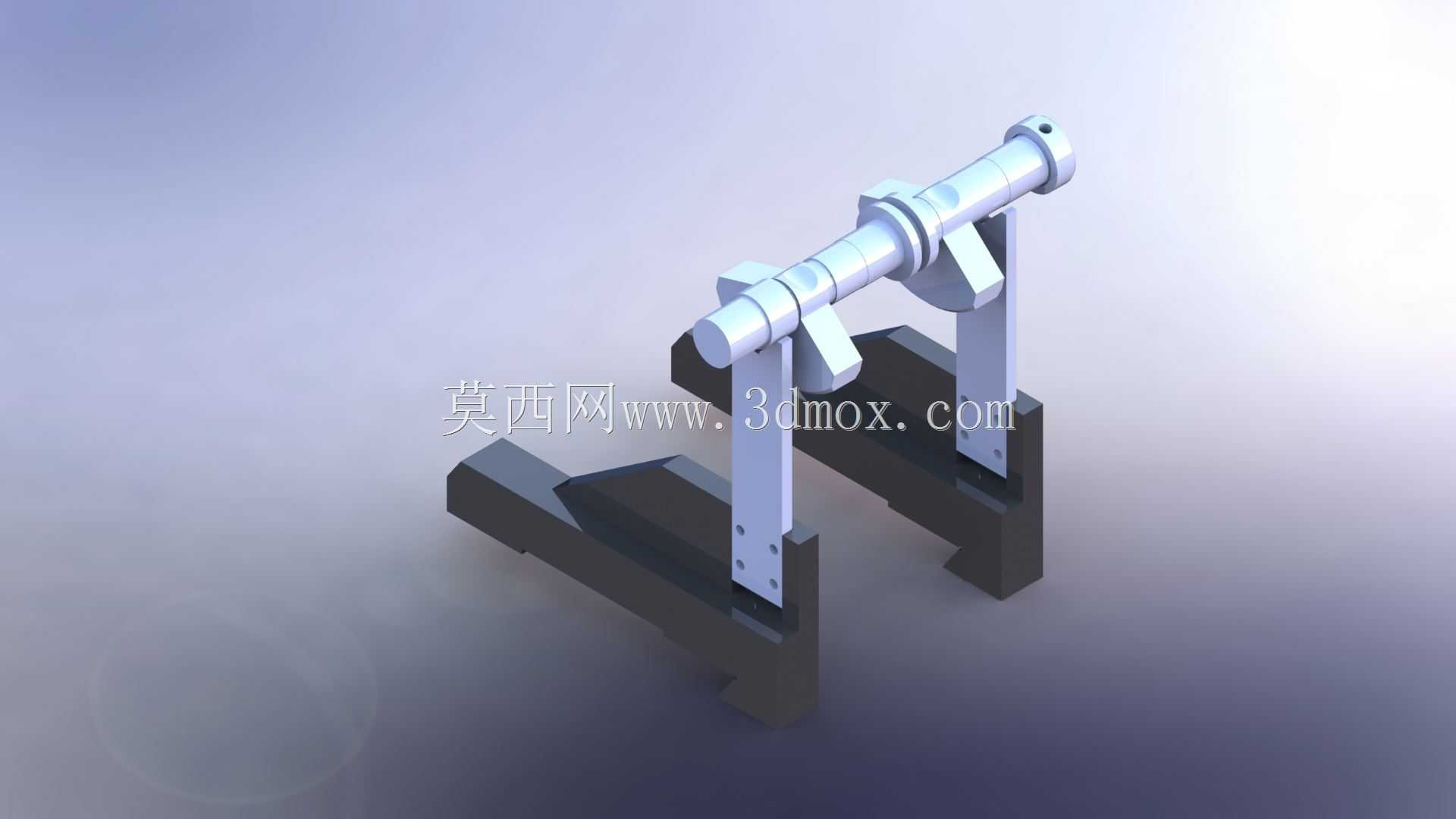

结构设计上,组件采用分体式装配结构,底部为两个对称布置的L型安装基座,基座底面加工有与机床工作台匹配的定位止口与安装孔位,可通过T型螺栓快速固定在工作台任意位置,基座的竖直立面加工有等距排列的调节孔位,用于调整上部V型支撑臂的安装高度,适配不同直径工件的中心高要求,避免支撑点与砂轮进给路径产生干涉。上部的V型支撑臂采用双侧对称支撑结构,V型定位面的夹角经过力学计算选定为90度,这个角度既可以保证对圆柱工件的对中定位精度,又能提供足够的支撑接触面积,减少单位面积的接触压强,避免工件表面被压出印痕,支撑臂与基座之间采用螺栓紧固连接,调节孔位的间距设置为10mm,配合支撑臂上的长圆孔结构,可实现高度方向的无级微调,满足不同批次工件的中心高对齐需求。
组件顶部设置有横向的压持轴结构,压持轴通过两侧的支撑耳座与V型臂连接,压持轴表面加工有防滑纹理,可配合压紧螺栓对放置在V型面上的工件进行顶部压持,防止磨削过程中工件受切向力作用发生转动或轴向窜动,压持轴的两端设置有限位挡圈,可根据工件长度调整压持位置,保证压持力作用在工件刚性较好的部位,避免薄壁工件被压变形。整套组件的所有连接部位均采用间隙配合设计,装配后无卡滞松动问题,基座底部与工作台接触的平面经过平面磨削加工,平面度控制在0.02mm以内,保证安装后支架的整体垂直度,V型支撑面经过淬火处理后再进行精磨,表面硬度达到HRC45-50,具备足够的耐磨性,长期使用不会出现定位面磨损塌陷导致的精度下降问题。
从安装边界来看,单个基座的底面宽度为80mm,长度为120mm,竖直方向的调节行程范围为60mm到150mm,可适配中心高在80mm到160mm之间的磨床装夹需求,两个基座之间的横向间距可根据工件长度自由调整,最小安装间距为100mm,最大可拓展至500mm,能够覆盖绝大多数常规长度轴类零件的支撑需求。在实际使用过程中,操作人员可先根据工件的直径与中心高调整好两个支撑臂的高度并紧固,再将工件吊装放置在V型面上,调整支架位置使支撑点对准工件需要磨削部位的正下方,最后降下顶部压持轴锁紧即可开始加工,相比传统的固定高度中心架,这套组件的调节效率提升40%以上,且不需要根据工件直径更换不同规格的支撑块,通用性更强。
设计过程中还充分考虑了磨床加工的切削液冲刷与磨屑堆积问题,所有结构的转角处均设计有排屑斜面,V型面的底部开有排屑槽,磨削过程中产生的磨屑与切削液可顺着斜面与槽道快速排出,不会堆积在定位面上影响支撑精度,基座的安装螺栓头部设计有沉孔结构,避免磨屑堆积在螺栓头部导致拆卸困难。整套支架的所有零部件均采用常用金属材料加工,无特殊定制的异型零件,后期维护更换配件成本极低,支撑臂的V型面如果出现磨损,可直接拆下支撑臂在平面磨床上重新修磨定位面即可恢复精度,不需要整体更换支架,大幅降低了工装的长期使用成本。在小批量多品种的轴类零件磨削加工场景中,这套V型支撑支架组件可快速适配不同规格的工件装夹,减少工装更换的辅助时间,同时稳定的支撑刚性可有效降低磨削振纹的产生概率,提升加工合格率,对于小型机加工车间的外圆磨削工序具备很强的实用价值。
