手动杠杆式纸张压合机构三维设计

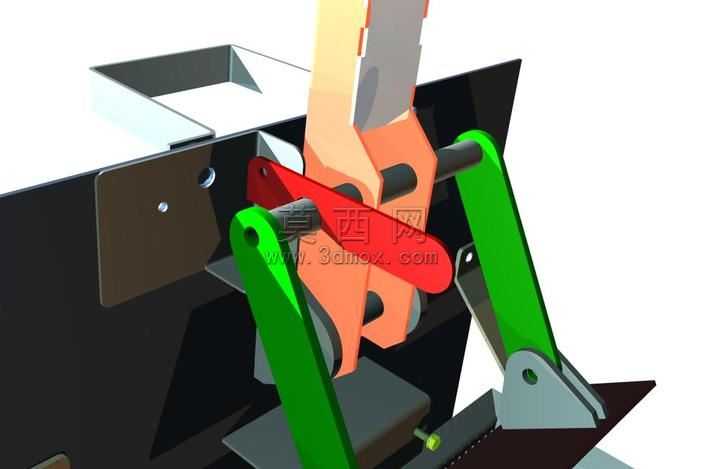

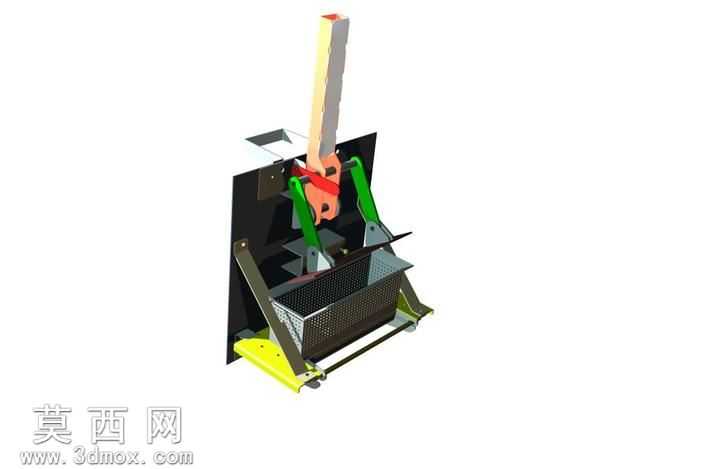

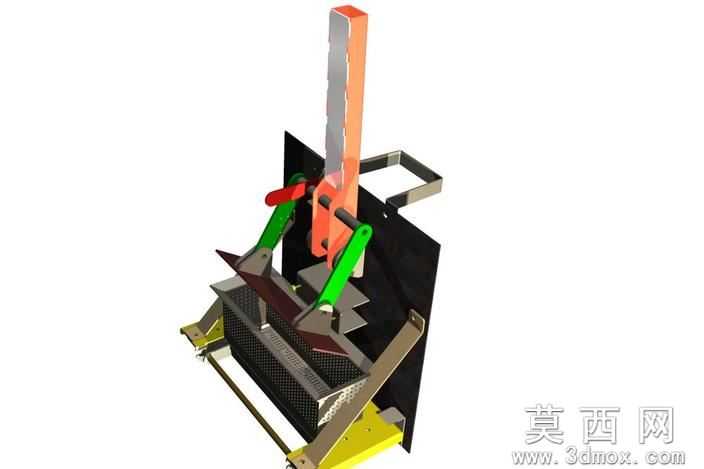

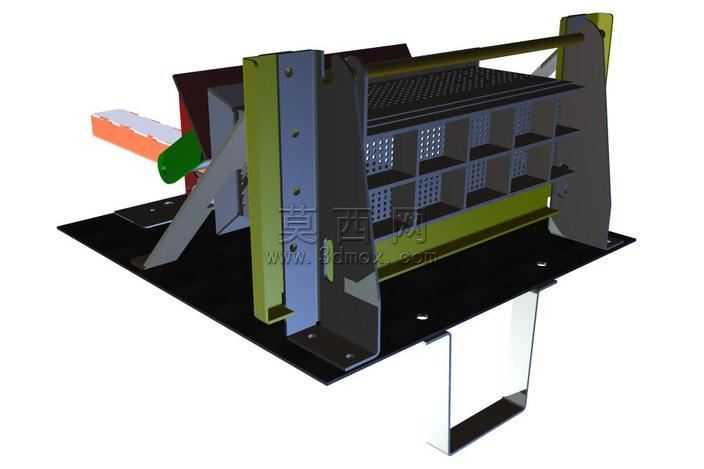

本作品为手动杠杆式纸张压合机构的三维建模设计，整体采用三维参数化建模方式完成全零件建模与虚拟装配，完整还原了手动压纸装置的机械结构与运动逻辑。建模过程中首先对核心功能部件进行拆解规划，将整体结构划分为固定基座、施压杠杆、联动连杆、压合平台、导向支撑组件五个核心模块，每个零件均按照实际机械加工的尺寸公差要求进行参数化绘制，确保各部件装配间隙合理，无干涉错位问题。材质渲染阶段针对不同部件的实际使用材质进行区分设置：固定基座与黑色支撑挡板采用哑光冷轧钢板材质，还原金属板材冲压成型后的磨砂质感，表面添加轻微的使用划痕与氧化细节提升真实感；橙色主施压杠杆、绿色联动连杆采用工程硬质塑料材质，设置合适的漫反射与高光参数，体现注塑零件的细腻表面质感；金属转轴、连接销轴采用抛光不锈钢材质，添加微弱的环境反射效果，凸显金属零件的光洁度；压合平台与进纸托板采用哑光不锈钢板材材质，模拟长期接触纸张形成的细微磨损纹理。结构设计上采用二级杠杆放大原理，通过橙色主压杆与绿色双侧连杆的联动配合，将人手施加在操作端的下压力进行力矩放大，传递至下方的压合工作面，实现对堆叠纸张的平稳施压；双侧对称布置的绿色连杆既起到传动作用，也能保证压合板下行过程中始终保持水平，避免施压不均导致的纸张错位；基座后方设置的倾斜挡纸板可对放入的纸张进行定位对齐，压合区域下方设置弹性缓冲垫，避免刚性压合造成的纸张破损。设计过程中重点优化了杠杆的力臂比例，在保证足够压合力的前提下降低操作所需的按压力度，同时对各铰接点的转动间隙进行合理预留，确保机构操作顺畅无卡滞，整体结构紧凑无冗余部件，适合小型办公场景下的纸张压平、票据整理等轻量纸品加工使用，所有零件的建模均遵循可加工性原则，可直接导出工程图纸用于实物样机的制作与验证。
