100-3Amada数控折弯机三维设计模型

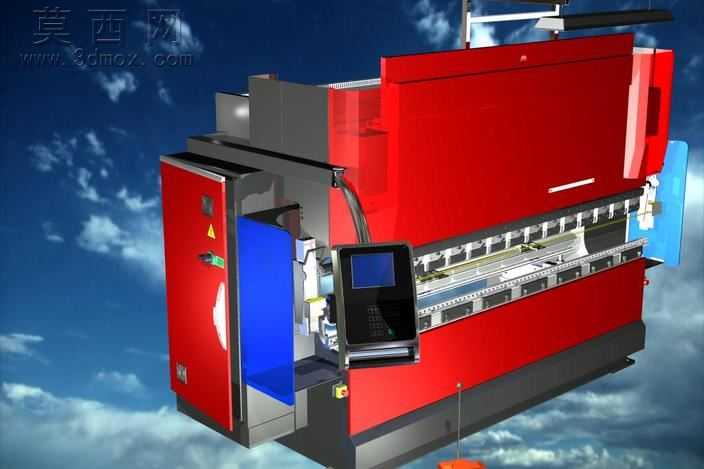

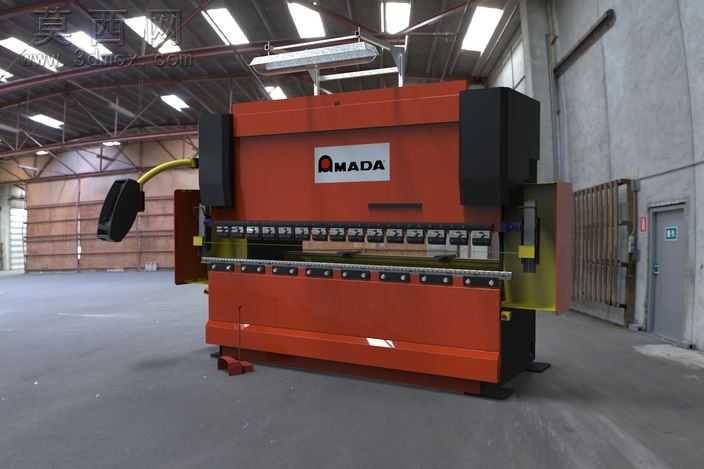

本模型为100-3Amada折弯机的全参数化三维设计成果，建模过程严格遵循Amada同系列折弯机的原始尺寸标准，完整还原了设备的真实结构比例与外观特征。建模阶段采用自顶向下的设计思路，先完成整体机架的主体框架搭建，再逐一拆分细化各功能模块：机身主体采用厚钢板焊接结构的建模逻辑，还原了设备高刚性的承重基础；侧面的电气控制柜做了独立的结构拆分，清晰呈现柜内安装空间与柜门的开合结构；正面的上模装夹区域、下模工作台做了精准的尺寸匹配，还原了折弯作业的工作区间结构；设备前端搭载的数控操作面板，完整复刻了显示屏、操作按键、手持控制单元的细节布局，还原了设备的人机交互界面结构。渲染阶段针对设备不同部件做了差异化材质处理：机身主体外壳采用亮面金属红烤漆材质，调整了材质的反光度与粗糙度参数，还原工业设备烤漆的质感；操作面板区域采用哑光黑工程塑料材质，屏幕部分添加了轻微的玻璃反光效果；机身侧面的安全防护门采用半透明蓝色亚克力材质，调整了材质的透光率与折射参数，既可以透过防护门看到内部的传动结构，也还原了真实安全门的视觉效果；机身的金属结构件、导轨、螺栓等部件采用拉丝不锈钢与镀锌钢材质，区分不同金属部件的表面处理差异。模型完整还原了折弯机的核心功能结构，包括后挡料机构、上滑块传动结构、机身底部的调平支撑结构、侧面的安全警示标识与操作按钮布局，所有部件的装配关系完全符合真实设备的装配逻辑，不存在结构干涉问题。该模型可用于钣金加工车间的布局规划演示、折弯机操作培训的可视化教具、折弯工艺的虚拟仿真验证，也可作为同类锻压设备设计开发的参考基准，帮助设计人员快速理解数控折弯机的整体结构与部件组成，缩短同类设备的设计开发周期。
