壁挂式路由器安装固定墙架结构设计

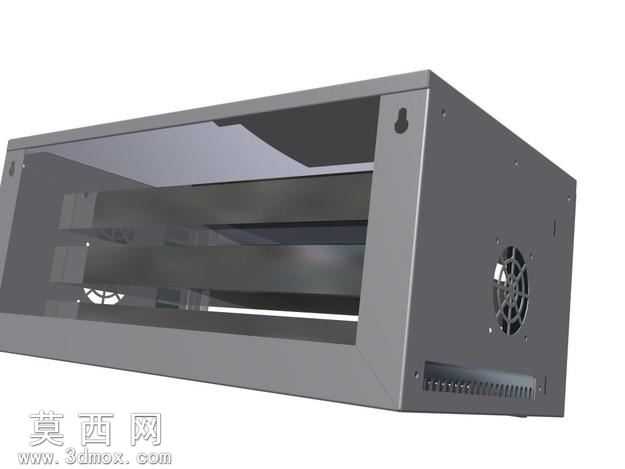

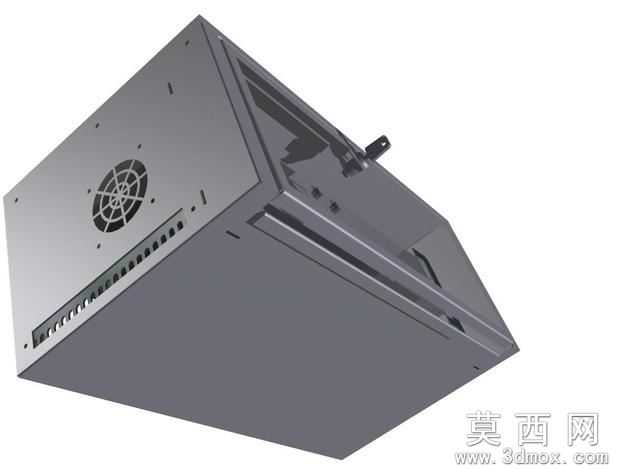

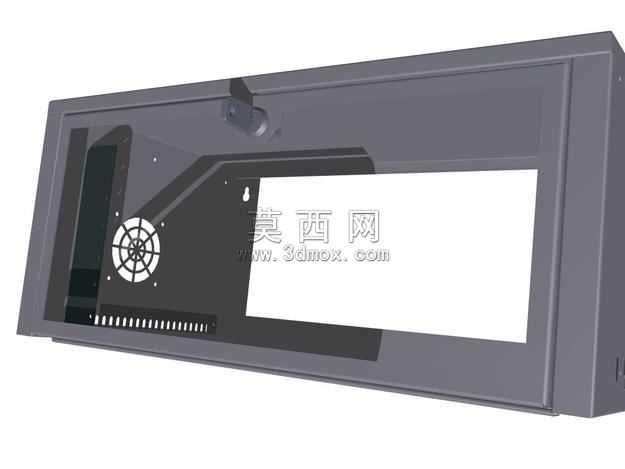

本作品为壁挂式路由器安装固定墙架的三维设计模型，建模过程中以家用及小型办公场景常用的标准尺寸路由器为适配基准，先完成核心安装腔体的轮廓草绘，通过拉伸、切除等基础建模指令构建出主体框架结构，再对边缘位置做统一的圆角过渡处理，避免安装使用过程中出现锐边划伤的问题。模型整体采用一体化框架式结构设计，预留了与路由器背部散热孔位精准对位的通风避让区域，对应路由器风扇位置做了格栅式镂空结构，既保证墙架对路由器的承托包裹强度，又不会遮挡设备正常散热风道，避免路由器挂载后因散热不畅出现运行故障。在挂载固定结构上，墙架背部设计了内凹式挂装卡槽，可适配常规墙面膨胀螺丝、无痕钉等多种固定件的安装需求，卡槽旁设置了定位限位凸点，安装后可防止路由器受外力触碰出现横向滑脱移位的情况。材质渲染阶段，主体框架选用哑光深灰工程塑料质感，还原ABS材质的细腻磨砂表面效果，镂空格栅区域做轻微的半透明质感处理，区分不同结构区域的视觉层次，金属固定点位做哑光金属质感渲染，还原真实安装配件的材质表现。设计过程中充分考量实际使用的安装便利性，墙架侧边预留了网线、电源线的走线避让缺口，设备装入墙架后各类线材可顺缺口规整排布，不会出现线材挤压弯折的问题，同时框架内部设置了多道纵向加强筋，在不增加整体壁厚的前提下提升结构抗形变能力，保证长期挂载使用不会出现框架弯折、承托失效的问题。整体建模严格遵循实际生产的尺寸公差要求，各装配间隙控制在合理范围内，既可以作为3D打印自制墙架的参考模型，也可以作为注塑量产结构设计的原型参考，适配多数常规尺寸的家用路由器壁挂安装需求，帮助用户实现路由器墙面挂载，节省桌面摆放空间，优化室内网络设备的排布整洁度。
