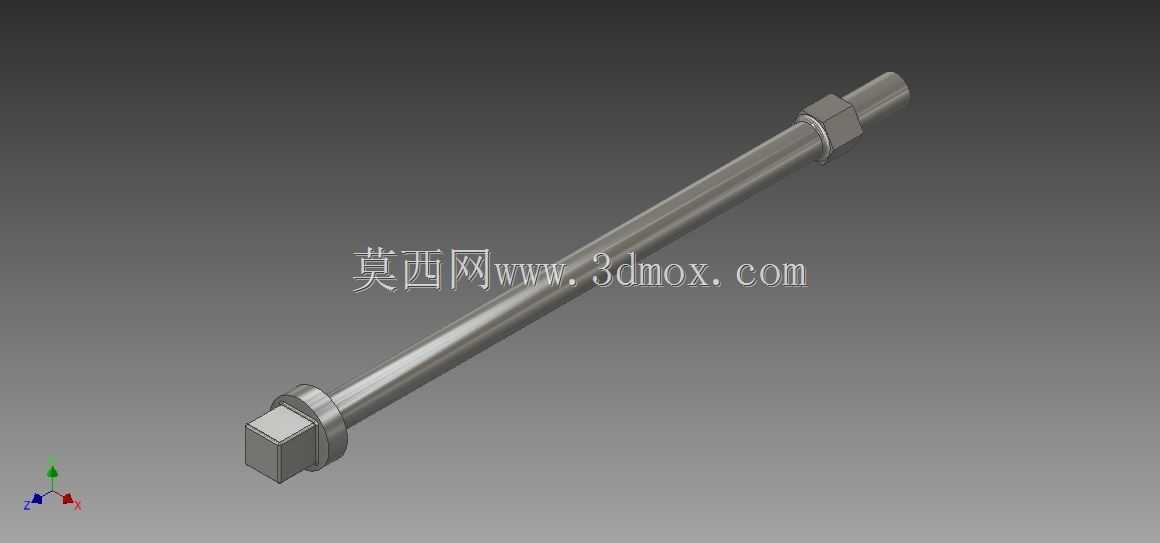

通讯设备用六角头加长连接拉杆结构

　　这类带六角端头的加长拉杆，在通讯类设备的内部结构装配场景中应用十分广泛，常见于基站射频单元、户外通讯机柜、手持通讯终端的内部模组固定环节，主要承担不同功能模组之间的间距保持、结构拉紧、定位支撑作用，避免设备在运输震动、长期户外使用过程中出现模组移位、连接松脱的问题。从结构设计逻辑来看，杆身采用等直径光杆设计，能够在穿过安装孔位时保证同轴度，减少装配过程中的卡滞问题，两端的六角端头与限位凸台是整个零件的核心功能结构，其中一端的六角头既可以作为装配时的扭矩施加位，方便使用标准扳手完成锁紧操作，也能在安装到位后与安装面的卡槽配合，起到周向防转的作用，避免拉杆在设备长期受震动时出现自转松脱。杆身靠近另一端的限位凸台，

　　主要作用是控制安装时的插入深度，保证两端连接的模组之间预留出设计要求的安全间隙，避免不同功能的电路板、射频模块之间出现硬接触，预留出的间隙也能满足设备内部的通风散热需求，防止热量在模组之间堆积影响元器件使用寿命。从安装边界来看，这类拉杆的光杆段直径公差通常控制在h7级别，能够适配通讯设备内部常用的M6规格安装过孔，安装时不需要额外加工衬套，直接穿入对应孔位后配合锁紧垫片即可完成固定，六角端头的对边尺寸符合标准紧固件的尺寸规范，不需要定制专用的装配工具，现场运维、工厂装配时使用常规的开口扳手、套筒扳手都能完成操作。在实际选型应用中，这类加长拉杆的长度需要根据设备内部模组的堆叠间距确定，过长会导致杆身伸出端干涉其他元器件布局，

　　过短则无法保证两端的啮合长度，容易出现连接强度不足的问题，设计时杆身的表面粗糙度控制在Ra1.6即可，既能够降低穿装时的摩擦阻力，也不需要过高的加工精度造成成本浪费。考虑到通讯设备很多应用在户外高湿、高盐雾的场景，这类零件通常会采用不锈钢材质加工，表面不需要额外做涂装处理，依靠不锈钢本身的耐腐蚀性能就能满足长期户外使用的要求，杆身的直线度需要控制在0.1mm/100mm以内，避免长杆出现弯曲导致装配时孔位不对中，增加装配难度。在结构细节设计上，六角端头与杆身的衔接位置做了小半径的过渡圆角，能够避免应力集中问题，防止设备受冲击载荷时在衔接位置出现断裂，靠近端头的凸台端面做了平面度处理，保证与被连接件的端面充分贴合，

　　锁紧后不会出现偏载导致的连接松动。这类零件虽然结构看似简单，但在通讯设备的整体结构可靠性中承担着非常重要的作用，设计过程中需要充分考虑装配工艺性、长期使用的防松性能、不同应用场景下的耐候性要求，不能简单按照普通标准紧固件的参数直接套用，需要结合具体设备的内部布局、载荷情况、使用环境调整具体的尺寸参数与细节结构。在三维建模过程中，需要重点还原六角端头的标准对边尺寸、过渡圆角位置、限位凸台的轴向位置与直径尺寸，杆身的直径公差、端头的倒角细节也需要准确呈现，这样生成的模型才能直接用于后续的装配干涉检查、工程图导出、装配工艺模拟环节，减少后续结构评审时的反复修改。实际装配过程中，这类拉杆通常会配合平垫片、防松垫圈使用，凸台的端面尺寸需要大于配套垫片的外径，保证垫片能够完全贴合在凸台端面上，避免锁紧时垫片出现偏移导致预紧力不足，杆身的末端通常会做小角度的导入倒角，方便装配时快速对准安装孔位，提升流水线装配的效率。对于内部空间紧凑的手持通讯设备，这类拉杆还可以兼做散热传导路径，将发热模组的热量通过金属杆身传导到设备外壳上，提升整体的散热效率，这时候就需要在设计时保证杆身与安装孔壁的接触面积，适当降低杆身的尺寸公差，提升热传导的效率。
