不锈钢立式进料处理槽结构设计

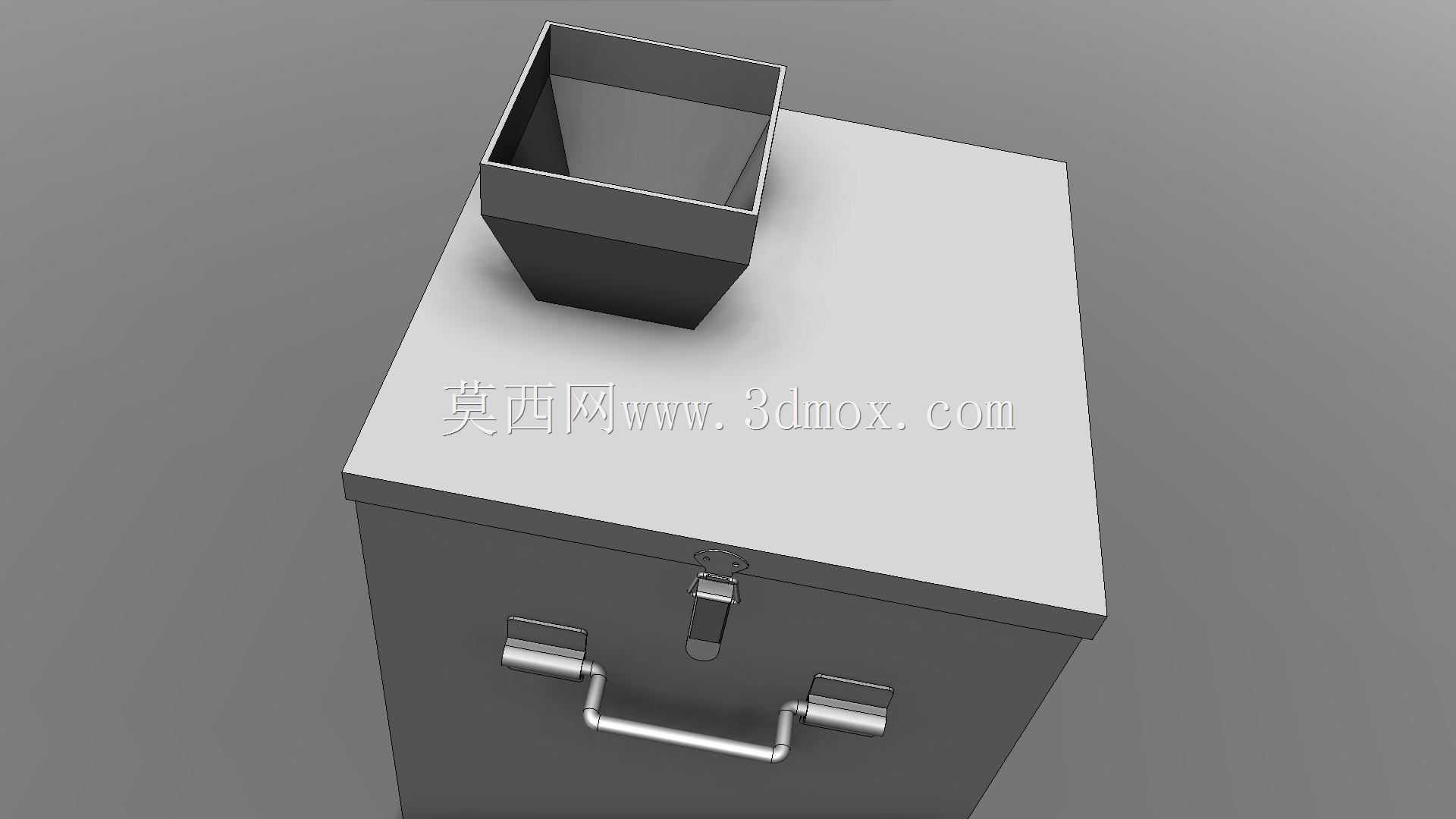

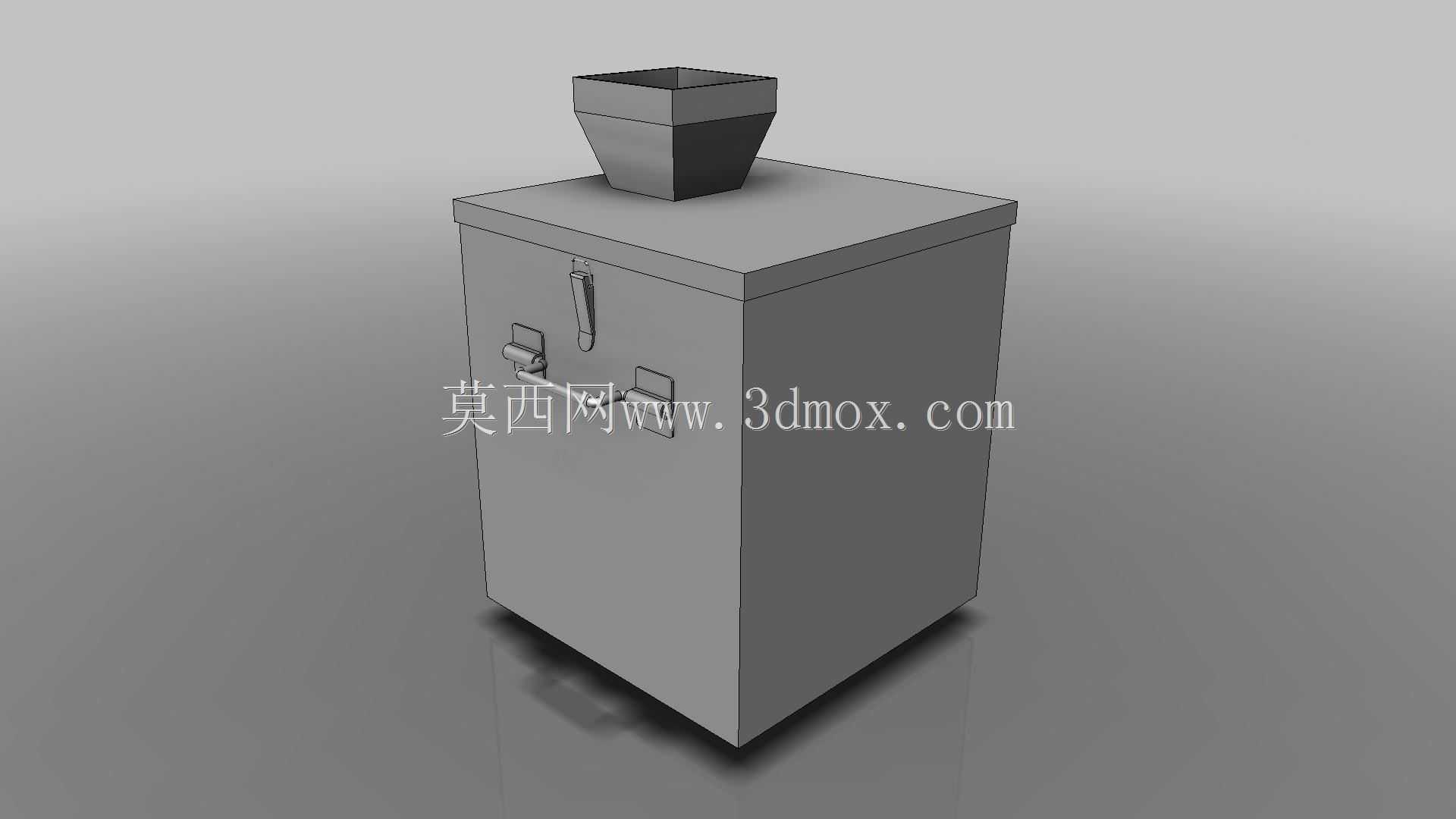

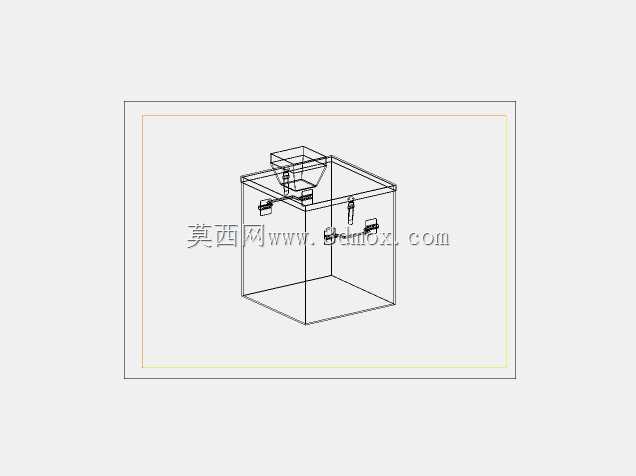

　　这款不锈钢立式处理槽，主要面向小型工件表面处理、废液暂存、工序间物料浸润处理的工位场景，常见于电子通讯零部件加工车间的前处理段、小批量机加工件的除油清洗工位、实验室小型药液反应存储环节，区别于大型连续式处理槽体，该款设备主打小占地、单工位独立作业的适配性，适合多品种小批量的生产排布需求。从结构设计逻辑来看，整体采用立式方箱主体结构，底部做了微收边的支撑设计，无需额外安装脚架即可直接平稳放置在车间水泥地面或工作台面上，主体箱体的侧板采用满焊拼接工艺，所有焊缝做钝化打磨处理，避免不锈钢焊接区域出现晶间腐蚀隐患，适配弱酸碱药液、清洗水、切削液等多种介质的存储与处理需求。顶部的进料斗采用上大下小的方锥结构，大口端做外翻卷边处理，

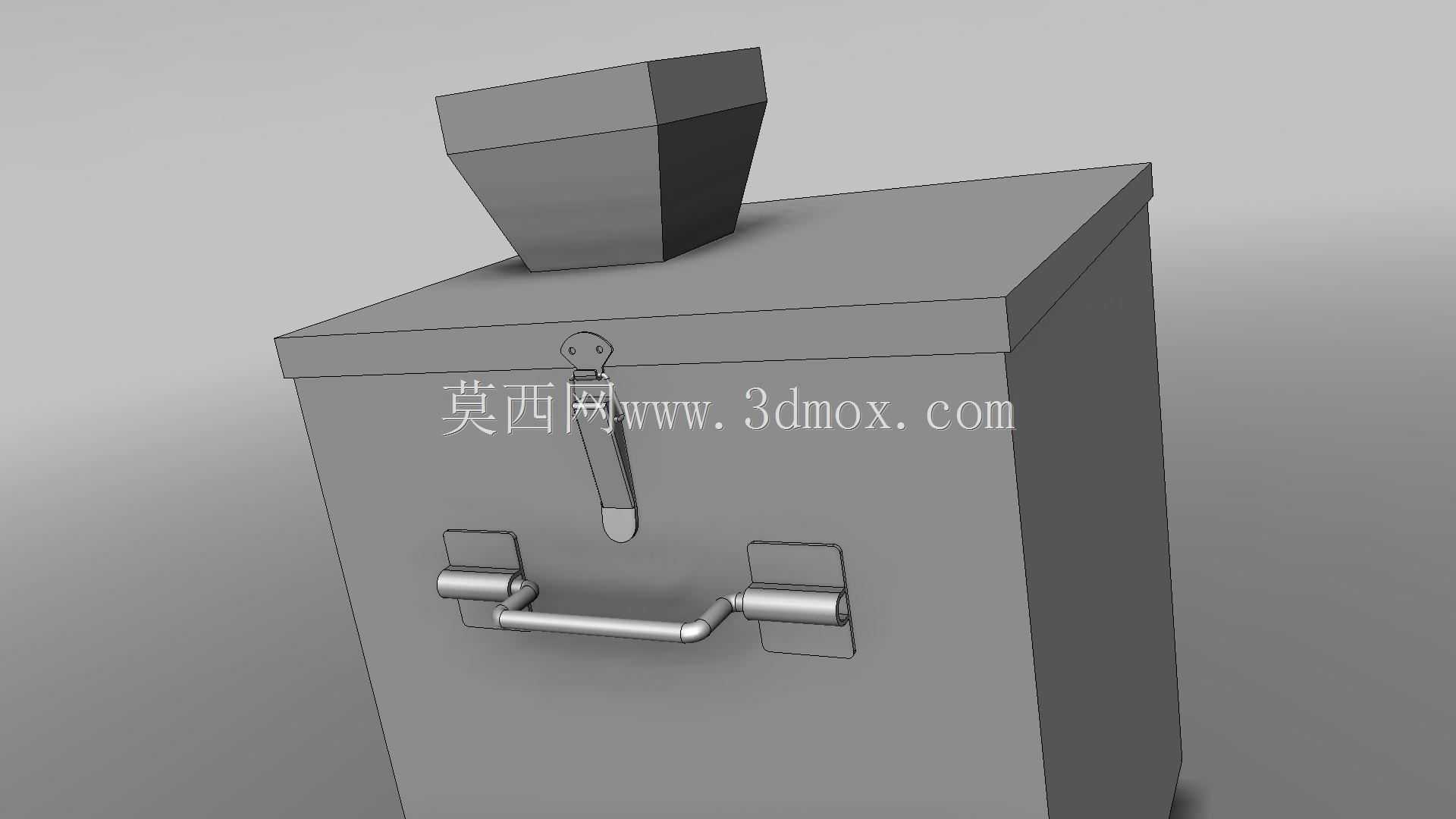

　　既可以避免进料时物料、液体洒落到槽体外部，也能提升进料口的结构刚性，防止长期磕碰出现变形，小口端与箱体顶板采用焊接密封连接，进料时物料可直接顺着锥面滑入箱体内部，减少物料挂壁残留。箱体正面设置了快开式搭扣锁结构，搭配嵌入式密封门，日常作业时关闭搭扣即可实现门体与箱体的密封，防止槽内液体溅出、挥发性气体无组织逸散，需要清理槽内沉渣、维护内部结构时，扳开搭扣即可快速开启门体，无需借助额外工具，适配车间频繁清槽的作业需求；门体上还设置了两个小型内嵌式拉手位，开关门时受力更均匀，避免长期拉扯导致门体变形。从安装边界尺寸来看，整体主体箱体的长宽尺寸控制在单人工位的操作覆盖范围内，操作人员站在设备正前方即可完成进料、开门清理、

　　观察槽内状态的全部操作，无需额外预留多人操作空间，顶部进料斗的最高点高度适配操作人员站立抬手投料的舒适高度，无需垫高或俯身作业，降低长期操作的疲劳感。槽体内部做了圆角过渡处理，所有内角均采用R角设计，避免直角区域积存沉渣、残留药液，清理时可以直接用高压水枪冲洗内部，无清洁死角；箱体顶板除进料口外其余区域为平整封闭结构，可临时放置小型操作工具、检测试样，提升工位空间利用率。在实际工况适配中，该槽体可根据处理介质的不同调整板材厚度，若存储腐蚀性较强的药液可适当增加侧板板材厚度，若仅做普通清水清洗、常温物料暂存可采用常规厚度板材，结构本身预留了加装液位观察窗、溢流口、排污阀的安装位，后续改造时无需对主体结构做大的改动，

　　直接在对应预留位置开孔安装配件即可。设计时特意规避了外凸的安装结构，所有锁具、连接件均采用内嵌或贴合箱体安装的形式，避免车间物料转运时磕碰突出部件造成损坏，同时也减少设备自身的占用空间，在狭窄的工位间隔中也能顺利摆放就位。不同于大型处理槽需要做地基固定、管路预埋，这款立式处理槽为独立可移动结构，后续车间工位调整时，可通过叉车或液压搬运车直接转运，无需拆解结构，适配柔性生产的排布需求。槽体的门板与箱体接触位置预留了密封胶条的安装槽，安装耐腐密封胶条后可实现更好的密封效果，处理带挥发性的药液时能减少车间异味扩散，改善作业环境。进料斗的锥角角度经过反复调整，既保证物料可以顺利滑落，又不会因为锥度过大导致进料斗高度过高，增加整体设备的重心高度，提升放置的稳定性，满载液体时整体重心仍处于箱体下半段，不会出现侧翻隐患。
