工程运输用液压举升自卸车货厢结构设计

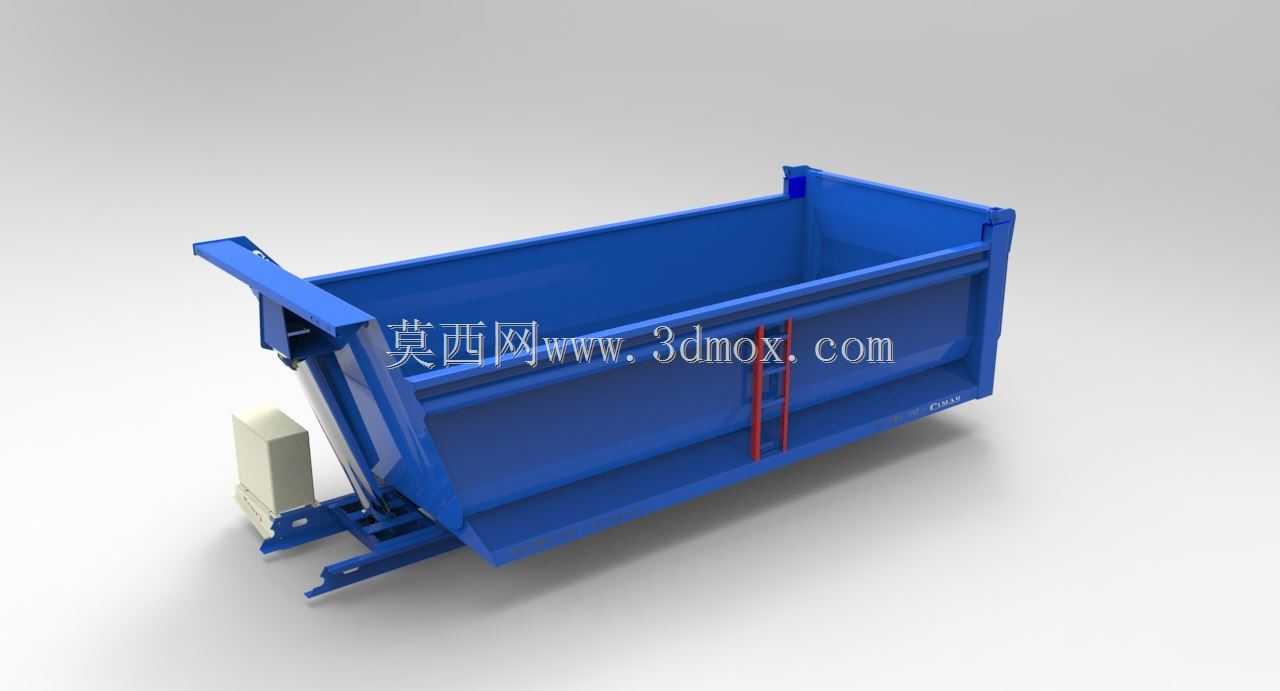

　　在工程物料转运、城建渣土清运、矿山散料短途倒运场景中，自卸车的核心作业效率很大程度取决于货厢结构的合理性，本次呈现的自卸车货厢结构，完全围绕实际装卸工况的受力特点完成结构设计。从安装边界来看，该货厢采用后翻式铰接布局，后端通过铰接支座与车辆底盘副车架连接，前端预留液压举升缸安装位，举升缸支座的焊接位置经过受力校核，匹配常见的单缸前置举升布局，安装孔位采用通用化设计，可适配多数中型自卸车底盘的副车架安装尺寸，不需要对底盘做额外改装即可完成装配，货厢整体宽度符合道路运输车辆的外廓尺寸限值，侧边不超出底盘轮距边界，高度匹配常规装卸机械的卸料高度，避免出现装料时物料洒落的问题。

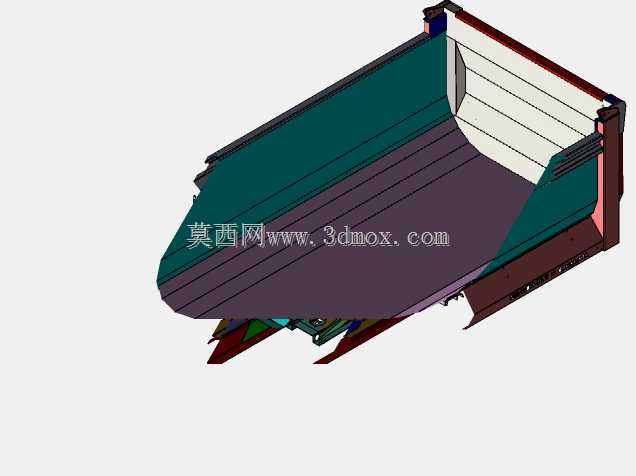

　　从功能特性来看，货厢主体采用U型截面设计，相比传统矩形截面货厢，U型结构在举升卸料时不存在边角积料的死角，散状的砂石、渣土、建筑垃圾在举升角度达到40度左右即可完全滑出，不需要额外人工清理厢内残留；厢体侧壁设置有外置的加强筋结构，加强筋沿货厢长度方向分段布置，在装载大密度矿石类物料时，可避免侧壁受物料挤压出现外鼓变形，同时加强筋采用变截面设计，在受力集中的货厢中下部位置筋板高度更高，靠近上沿位置逐步收窄，在保证结构强度的同时尽可能降低厢体自重。货厢尾部设置有可自动开合的尾门机构，尾门通过上铰接点与厢体连接，在货厢举升时尾门依靠自重自动绕铰接点转动开启，货厢回落时自动贴合厢体尾部的密封面，尾部密封面采用整圈贴合设计，可减少运输过程中细料、泥浆的滴漏问题，满足城建运输的防遗撒要求。

　　设计思路上，整个结构优先考虑工况适应性，厢体底板采用加厚耐磨板材，针对装卸时物料对底板的冲击、长期使用的磨损问题，底板厚度比侧壁增加30%，同时底板前端设置有挡料边，避免举升时物料向前滑动挤压驾驶室方向；举升机构的连接位置做了局部加强，在举升缸支座、后铰接支座位置都加焊了加强衬板，分散举升时的集中应力，避免长期使用出现支座开裂的问题。侧边设置的爬梯结构采用圆钢焊接而成，方便操作人员登上货厢顶部进行清理、苫盖作业，爬梯的踏步间距符合人体工程学要求，侧边预留的绑绳钩位置沿货厢上沿均匀布置，方便固定苫布或者捆绑异形物料。

　　实际使用中，该货厢结构可适配多种散状物料的运输需求，从低密度的建筑垃圾、渣土到大密度的矿石、砂石料都可适配，举升角度设计最大可达50度，即使是粘度较高的湿土物料也可顺利卸出；铰接位置采用耐磨衬套设计，长期举升翻转过程中可减少铰接销的磨损，衬套可单独更换，降低后期维护成本。厢体前部的液压管路预留位置做了防护设计，避免举升过程中物料磕碰管路造成液压油泄漏，整个结构的焊接位置都做了应力释放处理，减少焊接变形带来的装配偏差，保证货厢回落时与副车架贴合平整，行驶过程中不会出现异常晃动。
