铰接式洒水运水工程作业车辆三维设计

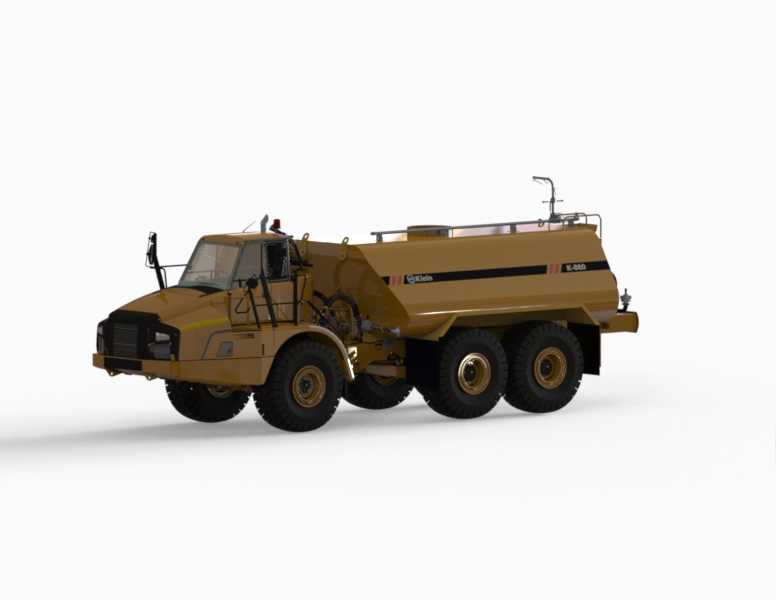

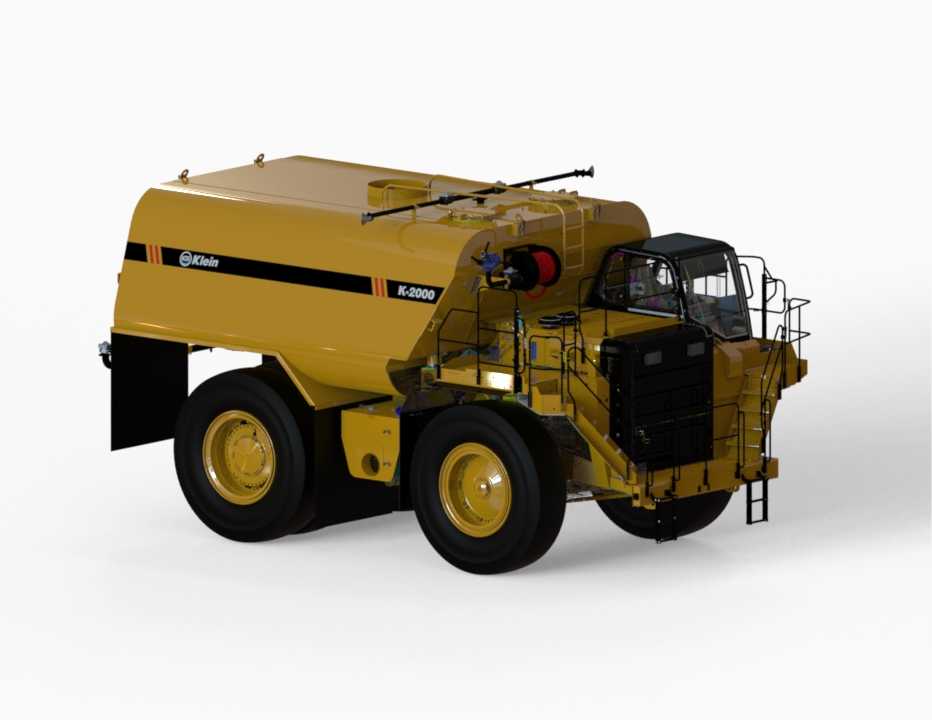

　　这款铰接式洒水运水车辆的三维设计，核心面向露天矿山、大型基建工地、野外施工营地这类无固定供水网络、路面条件极差的作业场景，区别于城市道路使用的平直底盘洒水车，从底盘构型到罐体布局都完全围绕非铺装路面的高通过性需求搭建。首先说底盘部分，采用前1后2的三轴铰接布局，铰接点设置在驾驶室后方的车架分段位置，转向时前后车架可绕铰接点产生最大35度的折角，配合大尺寸深花纹越野工程轮胎，最小转弯半径能控制在8米以内，完全适配矿山作业面狭窄、临时便道弯急的通行条件；前桥采用独立的螺旋弹簧加筒式减震的悬架结构，中后桥采用重载平衡梁式悬架，单轮额定载荷达到12吨，满载20方水的状态下，能以20km/h的时速通过坡度25%的碎石坡道，不会出现底盘托底、

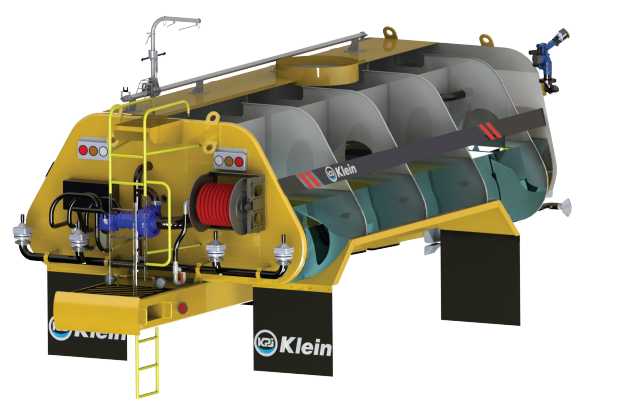

　　轮胎打滑陷车的问题。驾驶室采用骨架式蒙皮结构，所有车窗都配置5mm厚的夹胶安全玻璃，前挡风玻璃倾角设置为18度，一方面降低野外行驶的风阻，另一方面能减少工地扬尘在玻璃表面的附着，顶部预留了警示灯、作业照明灯的安装位，两侧后视镜采用加长支架，覆盖车辆后侧3米范围内的所有视野盲区，驾驶室内部的操作布局按照工程作业习惯设置，方向盘倾角可调，所有操作按键都设置在驾驶员手臂可及的范围内，不需要大幅侧身操作。罐体部分采用椭圆形截面的卧式罐体，区别于圆形截面罐体，椭圆形截面的重心更低，在横向坡度15度的路面行驶时，侧翻稳定角比同容积圆罐高7度左右；罐体内部设置三道横向防浪板，每道防浪板上开有直径300mm的过流孔，过流孔位置上下交错布置，

　　车辆加减速、转向时，罐内水体的涌动冲击力会被防浪板逐层抵消，不会因为水体惯性导致车辆行驶失稳；罐体顶部设置带防护栏的操作平台，平台宽度600mm，配置防滑花纹板，人孔盖采用快开式结构，加注口直径450mm，方便人工清理罐内的水垢和沉积杂质，罐体尾部设置自流口和加压泵接口，加压泵采用底盘发动机取力驱动，最大扬程30米，可通过外接软管实现远距离输水，也可配置洒水炮实现路面降尘、消防应急的功能。车身的附属结构也完全按照工程使用场景设计，罐体两侧设置通长的防滑爬梯，从地面一直延伸到顶部操作平台，爬梯踏步采用镂空防滑设计，即使沾有泥浆也能保证踩踏摩擦力；车辆前后都设置了重载牵引钩，前牵引钩额定牵引力20吨，可在其他作业车辆陷车时提供拖拽助力，

　　后牵引钩可拖挂移动洒水装置、小型施工设备；所有外露的管路都采用镀锌钢管，接口处采用高压法兰密封，工作压力达到1.6MPa，不会因为长期颠簸出现管路渗漏的问题；车身的电气系统全部采用防水接插件，防护等级达到IP67，雨天作业或者经过积水路段时不会出现电路短路故障。在建模过程中，所有的安装边界都做了严格的校核：铰接点的转动间隙预留了15mm，避免转向时前后车架发生运动干涉；轮胎与轮眉的跳动间隙预留了120mm，重载状态下悬架压缩到极限位置时，轮胎不会摩擦轮眉结构；罐体与车架的连接采用U型螺栓配合橡胶减震垫，既保证连接强度，又能过滤行驶过程中的颠簸震动，避免罐体焊缝长期受交变应力出现开裂。这款车型的实际用途覆盖了矿山作业面的扬尘抑制、施工便道的洒水降尘、野外营地的生活用水转运、突发火情的应急消防供水，相比普通城市洒水车，它的环境适应能力更强，重载可靠性更高，完全能满足野外无铺装路面的长期重载作业需求。
