平头货运牵引车头三维结构设计

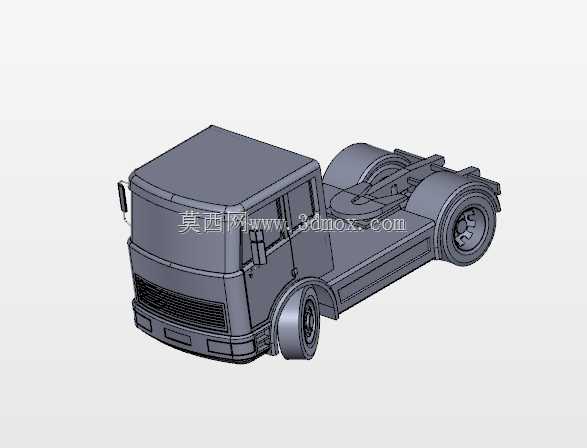

　　该模型还原的是公路干线物流场景中常用的平头式货运牵引车头，这类设备主要承担半挂货运列车的动力牵引功能，可适配不同规格的栏板半挂、厢式半挂、冷链半挂等上装，在长途干线运输、区域集散配送、港口短倒等场景中作为核心动力单元使用，是公路货运体系中占比最高的牵引类设备。从结构设计逻辑来看，该模型采用平头驾驶室布局，相较于长头牵引车，同等整车长度下可获得更长的货箱挂载空间，符合国内道路运输法规对整车外廓尺寸的限值要求，同时短前悬设计让驾驶员前方视野更开阔，在城区、港口等狭窄作业场景下的转弯通过性更优。模型完整还原了驾驶室本体、车架总成、行走系统、牵引连接机构等核心结构，驾驶室部分做了等比例的曲面还原，包含前挡风玻璃、侧窗、外摆式后视镜、前格栅、

　　前保险杠、车门把手等外饰细节，内部预留了驾驶位、操控台的结构占位，可用于后续人机工程校核、内饰结构拓展设计。车架部分采用商用车通用的边梁式梯形结构，两根纵梁沿整车长度方向布置，横梁按载荷分布间隔设置，可承受牵引作业时的纵向拉力、转弯时的侧向扭力以及颠簸路面的冲击载荷，车架前部预留了发动机、变速箱、冷却系统的安装空间，后部设置了牵引鞍座的安装位，该鞍座为半挂连接的核心部件，模型中还原了鞍座的摆动结构与锁止机构外形，可直观展示与半挂牵引销的配合逻辑。行走系统部分，前轮为转向轮，采用单胎布局，还原了转向节、轮毂、轮胎的外形结构，后轮为驱动轮，采用并装双胎布局，匹配重载驱动桥结构，轮胎花纹、轮毂螺栓细节均做了简化还原，

　　既保证结构展示的完整性，又避免过多冗余细节影响装配效率。从安装边界来看，该牵引车头的前部外廓与保险杠前端齐平，后部牵引鞍座的安装高度符合公路货运半挂的通用匹配标准，可适配多数标准半挂车型的对接高度，两侧外廓以后视镜最外侧为边界，顶部以驾驶室顶为高度上限，整体尺寸比例符合4x2布局短途牵引车头的常规参数范围。设计过程中优先保证了各系统的装配关系正确性，比如驾驶室与车架的悬置连接点、车桥与车架的板簧安装位、牵引鞍座与车架后段的固定位置均按照实际车辆的布置逻辑设置，没有出现结构干涉问题，可用于商用车结构教学、新车型概念设计阶段的布局参考、物流场景仿真建模等用途。不同于长距离干线运输的大马力牵引车，该模型对应的短轴距牵引车型更适合港口、

　　物流园内部的短距离集装箱转运，转弯半径更小，调度灵活性更高，模型中省略了复杂的管线、内饰细节，保留了核心承载与连接结构，方便使用者根据自身需求进行二次修改，比如更换驾驶室前脸造型、调整轴距适配不同马力段的动力总成、增加侧裙导流罩等空气动力学部件。在结构校核层面，该模型可用于验证牵引状态下的载荷传递路径，牵引力从驱动桥输出后通过车架传递到后部牵引鞍座，带动后方半挂行驶，制动时的惯性力也通过鞍座传递到车头的制动系统，模型中各部件的连接位置完全匹配实际载荷传递的节点，能够直观展示力的传导路线，对于刚接触商用车结构的设计人员来说，可快速理解平头牵引车的整体布置逻辑，避免在概念设计阶段出现总布置层面的硬伤。
