车间物料输送生产线整体布局结构

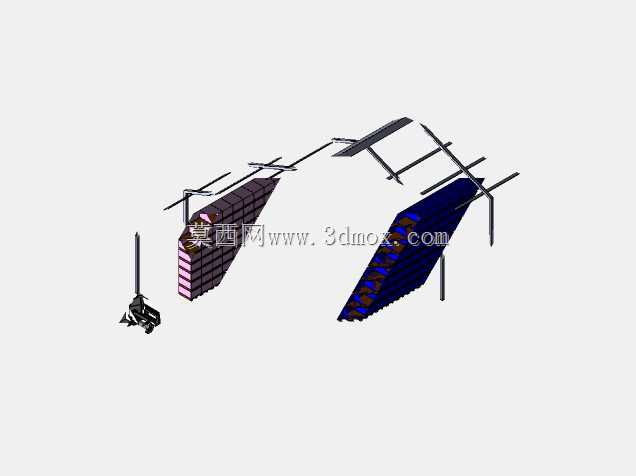

　　这套产线结构的设计初衷，是解决离散制造车间里多工序流转时的物料堆积、转运路径交叉问题，从三维结构上能清晰看到两条并行的斜向输送主体，搭配端部的转向接驳结构，适配车间内跨工段的物料转运需求，常见于电子零部件组装、小型五金件加工的生产场景，能完成从原料上线、工序间流转到成品下线的全路径物料承载。

　　从结构设计逻辑来看，两条主输送线采用倾斜布置，并非水平架设，主要是为了适配车间现有层高差，利用重力辅助降低输送驱动的负载，同时避开地面已有的设备基座、管线沟槽，不需要额外做地面抬高施工，降低产线落地的改造成本。线体的支撑结构采用型材拼接的框架形式，支撑腿的排布间距经过载荷核算，单段支撑间距控制在1.2米以内，避免长跨度线体出现中部挠曲变形，影响物料输送的平稳性。端部的接驳结构做了圆弧过渡设计，能让物料在两条线体转向时不会出现卡滞、掉落的情况，转向处的导向挡板高度根据输送物料的最大外形尺寸做了冗余设计，挡板高度比物料最高堆叠高度高出50毫米，防止高速输送时物料从侧边滑落。

　　在安装边界的考量上，这套产线的整体占地宽度控制在3.8米，长度方向可根据车间实际工段数量做模块化拼接，单段线体的长度为2米，现场安装时不需要大型吊装设备，两名装配人员即可完成单段线体的对接固定。线体侧边预留了150毫米的安装空间，可后续加装传感器、扫码枪、工位阻挡器等附属配件，不需要重新拆解主框架结构。线体的最低处离地高度为350毫米，预留了地面清洁、管线布设的空间，避免日常清扫时杂物卡入线体底部，也方便后期对底部支撑脚的水平度做微调。

　　从功能特性上看，这套产线结构可适配多种尺寸的工装托盘，线体的有效输送宽度为400毫米，可承载单重15千克以内的带工装物料，输送速度可根据前后工序的节拍做匹配调整，不会出现某一工位物料堆积、下一工位待料的情况。线体的框架结构没有采用整体焊接形式，全部采用螺栓拼接，后期如果车间布局调整，可快速拆解转运到新的场地重新组装，重复利用率能达到90%以上，减少企业的产线迭代成本。

　　在细节设计上，线体的起始端设置了物料定位挡块，能让上线的物料自动对齐输送基准，不需要人工反复调整位置，降低上料工位的操作强度。线体的倾斜角度控制在7度以内，这个角度下依靠重力辅助输送时，物料不会出现自行滑移的情况，同时能降低驱动电机的输出功率，比水平布置的同规格输送线节能15%左右。支撑脚的底部配置了可调橡胶脚垫，可调节范围为正负30毫米，能适配地面不平整的安装场景，不需要额外垫设钢板调整水平，安装时通过水平仪校准线体整体平面度，保证输送过程中物料不会出现偏斜。

　　这套产线的布局逻辑充分考虑了人员操作的空间，线体与周边设备的操作通道预留了800毫米的宽度，满足操作人员正常通行、物料临时周转的需求，不会出现通道过窄导致的操作磕碰问题。线体的侧边没有突出的尖锐结构，所有型材的端部都做了封盖处理，避免人员走动时被划伤，符合车间生产的安全规范。从三维模型的结构拆分来看，整套产线的零部件通用化率很高，型材、螺栓、脚垫等都是标准件，后期维护更换时不需要单独开模定制，能大幅缩短故障维修的停机时间。
