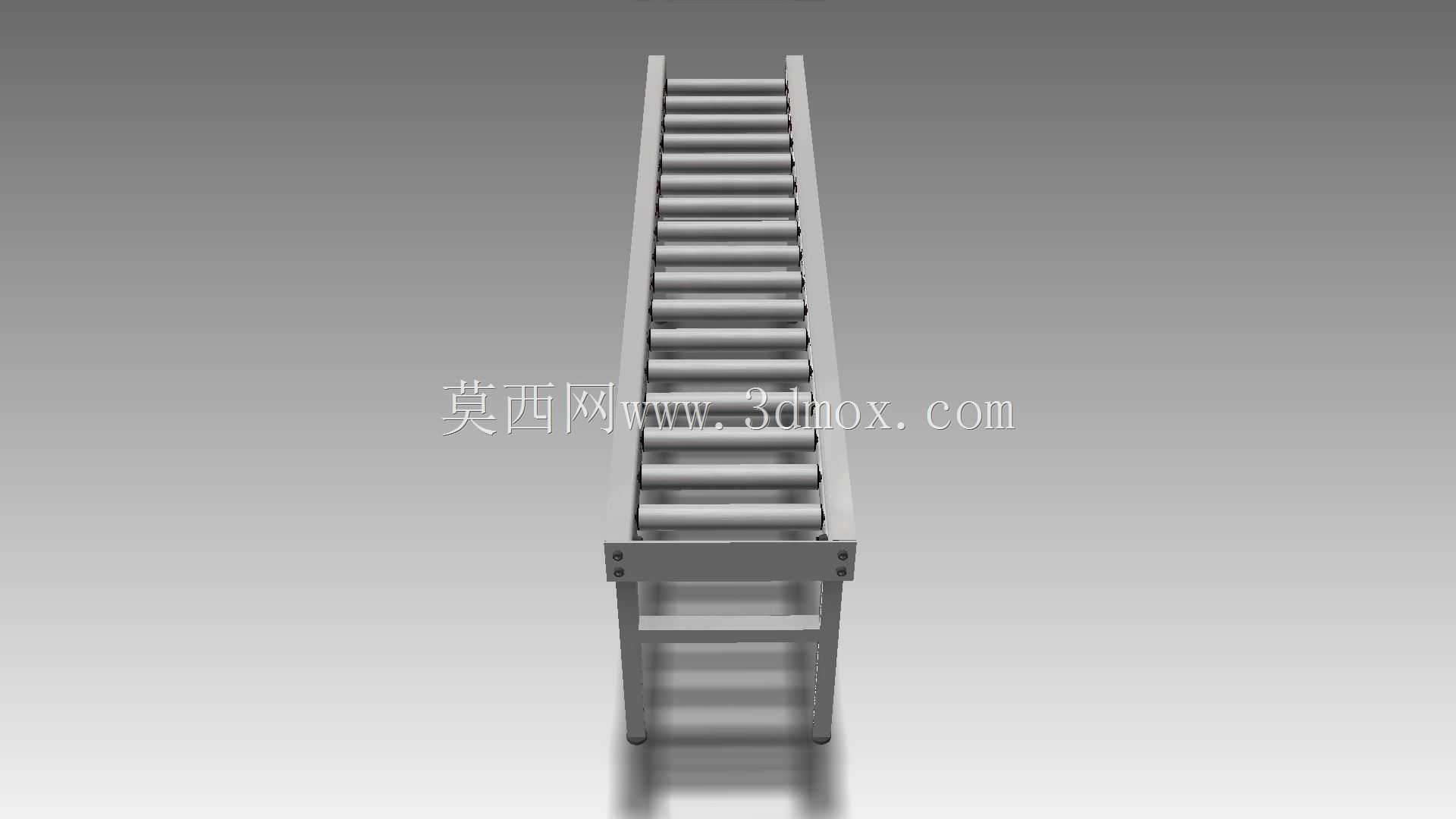

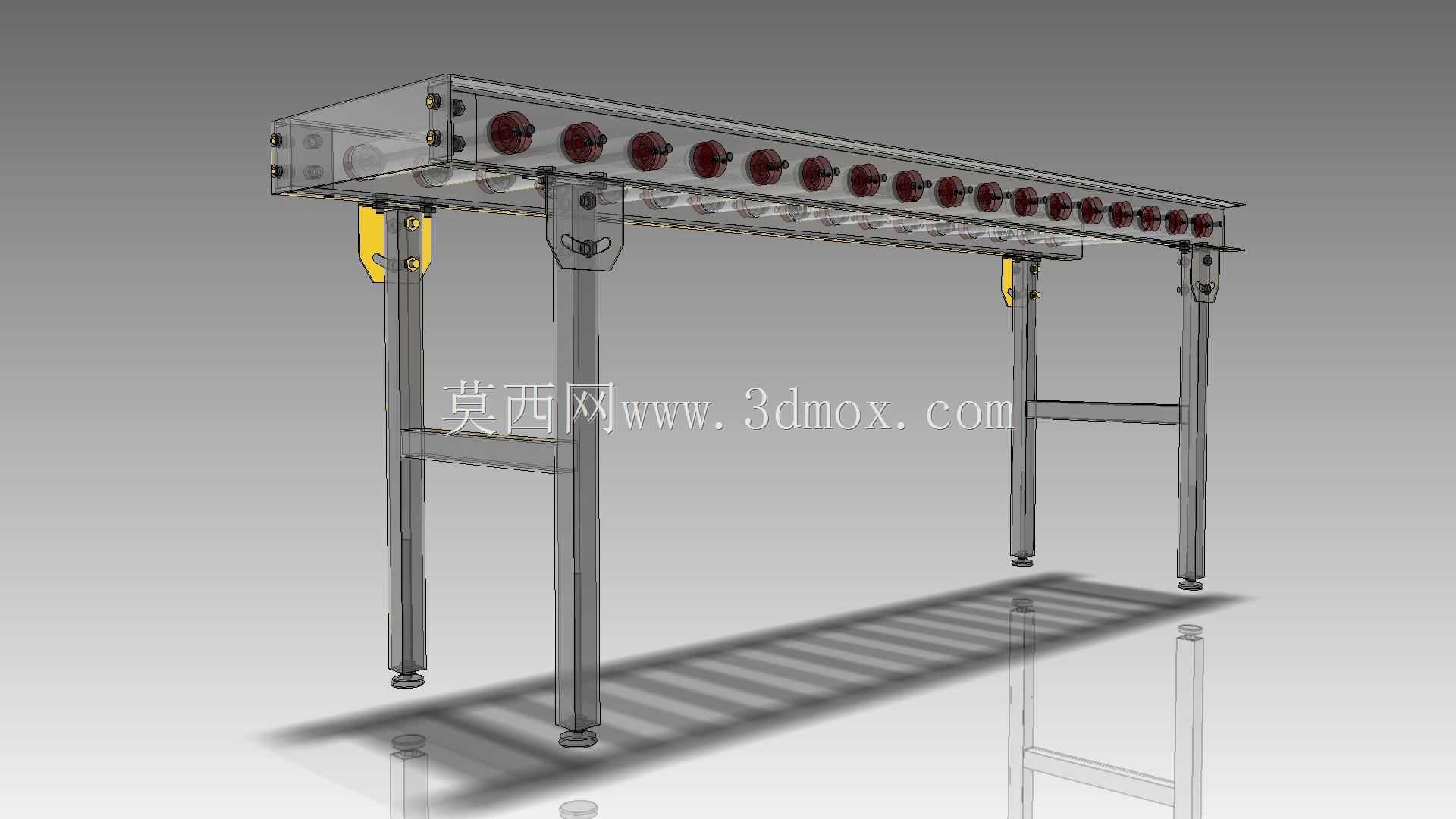

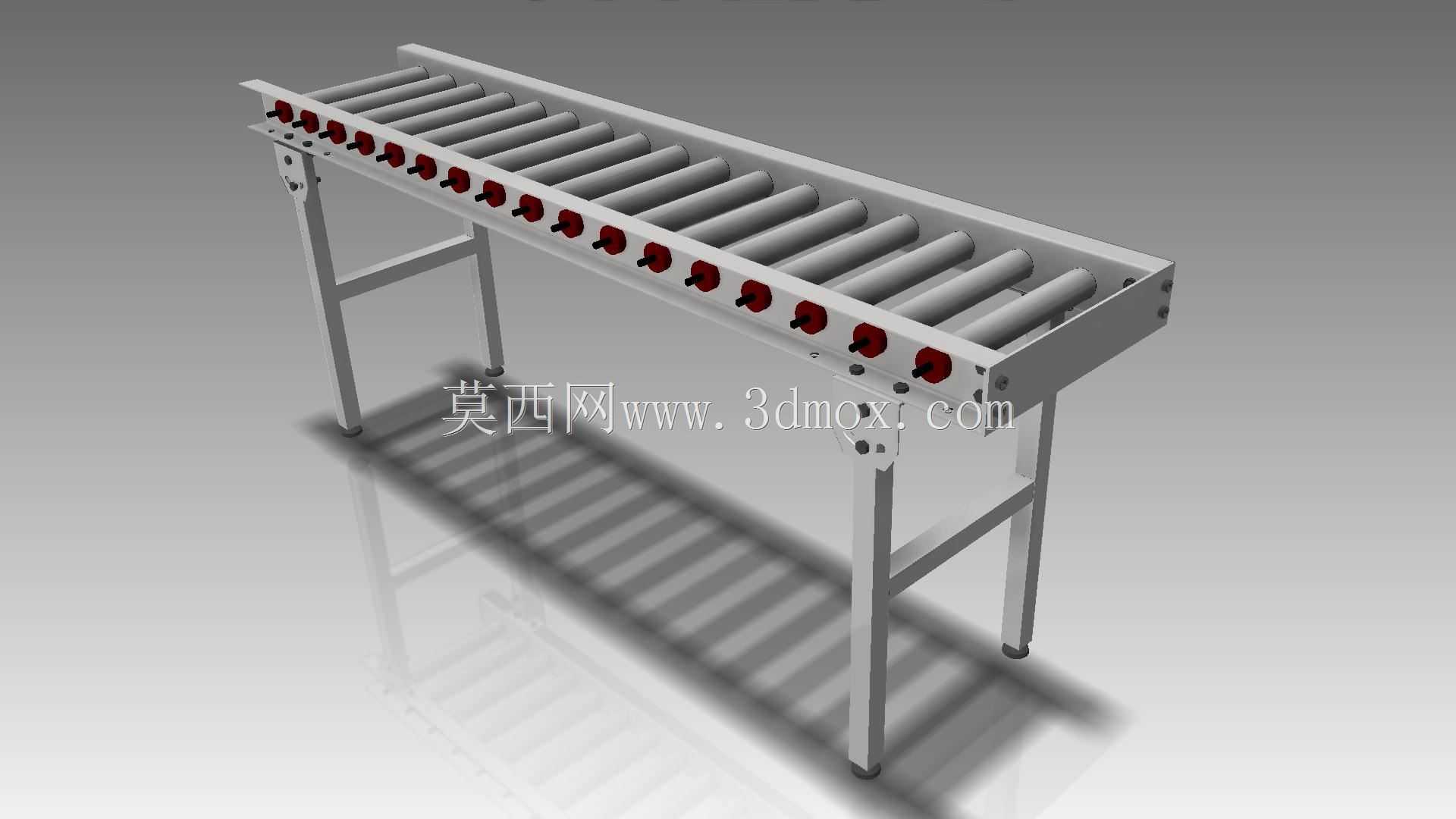

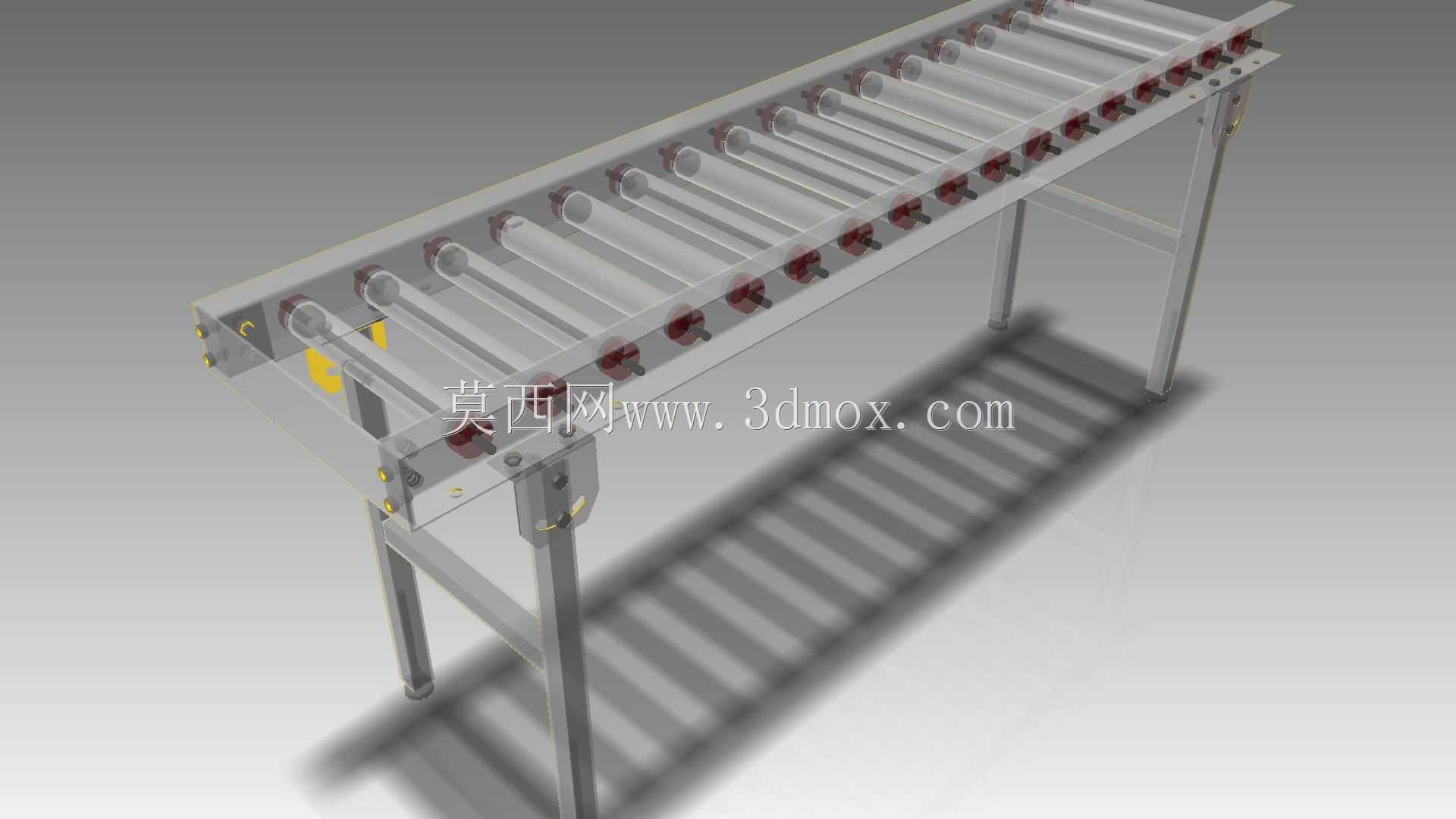

无动力重力滚筒输送线结构设计

　　在车间内部的工序间物料转运场景里，这类无动力重力滚筒输送设备的应用占比一直不低，尤其是在包装线末端、装配工位衔接、仓储出入库接驳这类不需要精准节拍控制、仅靠物料自身重力或者人工轻推就能完成位移的环节，它的结构简单、维护成本低的优势会被放得很大。做这套结构设计的时候，首先要考虑的是安装边界的适配性，常规的线体高度会匹配多数作业台的750-850mm操作高度，支腿设计成可调节结构，能适配地面不平整的车间工况，调节范围一般留50mm上下就足够覆盖多数安装场景，线体宽度要根据常输送的托盘或者工件外廓来定，单边预留50mm的安全间隙，避免工件输送过程中卡滞在两侧机架位置。

　　从功能特性来看，这套重力滚筒输送不需要额外配置驱动电机、传动链轮或者皮带组件，所有辊筒都是通过两端的轴承座固定在两侧的C型钢或者折弯机架上，辊筒间距的设计逻辑是要保证输送的工件底部至少能同时接触到三根辊筒，避免工件在输送过程中出现翘头、卡滞的情况，比如输送常规的400mm宽度周转箱，辊筒间距设为100mm就能满足支撑要求，如果是输送底部偏软的纸箱类物料，还要适当缩小辊筒间距，防止纸箱底部凹陷卡在辊筒缝隙里。机架部分采用折弯钢板焊接或者螺栓拼接的结构，支腿和横梁之间加斜撑做加强，避免线体过长的时候出现中部下挠的情况，单段线体的长度一般控制在2-3米，过长的话可以通过多段拼接的方式延长，拼接位置要保证相邻两段的辊筒顶面高度差控制在0.5mm以内，不然工件经过拼接位置的时候会出现卡顿。

　　设计思路上要优先考虑易维护性，辊筒的安装采用快拆结构，两端的弹簧卡头设计可以让运维人员不需要拆卸整个机架就能快速更换损坏的辊筒，不需要额外的专用工具，能大幅降低后期的运维停机时间。辊筒本身的材质选择也要匹配输送场景，常规工况用碳钢镀锌辊筒就足够，有防锈需求的场景可以换不锈钢或者包胶辊筒，包胶辊筒还能适当增加摩擦力，避免表面光滑的工件在倾斜输送的时候出现打滑速度过快的问题。倾斜布置的重力输送线，坡度设置是核心参数，一般根据输送工件的重量和底部摩擦系数来定，常规的周转箱输送坡度设为3%-5%就能依靠自重顺畅下滑，重量偏大的金属工件可以适当降低坡度，重量偏轻的塑料件可以稍微加大坡度，但坡度不能超过7%，不然工件下滑速度过快会在末端产生过大的撞击，损坏工件或者线体末端的挡块。

　　安装的时候要注意线体的水平校准，水平布置的线体要保证整体水平度误差不超过1mm/m，靠人工推送的水平输送线不需要额外设置阻尼结构，倾斜布置的线体如果坡度偏大，可以在间隔一定距离的位置设置阻尼辊筒或者减速挡块，控制工件的下滑速度，避免工件之间出现碰撞。线体的末端一般会配置端部挡块，挡块的高度要高于输送工件的底面高度，保证能挡住工件不会从线体末端滑落，有接驳需求的位置可以把挡块做成可翻转结构，需要的时候翻下就能让工件顺利流到下一段线体或者工位上。支腿底部配置橡胶减震脚杯，既能调节高度，又能减少线体输送工件时产生的震动传导到地面，降低车间的作业噪音，部分需要经常移动的场景还可以把脚杯换成脚轮，带刹车结构的脚轮能保证线体工作的时候不会出现移位。

　　从实际使用的反馈来看，这类无动力滚筒线的故障点基本都集中在辊筒轴承进灰卡滞的问题，所以设计的时候辊筒两端要加防尘密封圈，避免车间里的粉尘、切削液之类的杂质进入轴承内部，延长辊筒的使用寿命。两侧的机架上可以预留安装附件的T型槽或者安装孔，方便后期加装导向条、扫码枪安装支架、物料检测传感器支架之类的附件，不需要二次打孔焊接，提升线体的拓展性。如果是用在装配工位旁的输送线，还可以在机架侧面加装工具挂钩、物料盒挂架之类的附属结构，方便作业人员取放工具，提升工位的作业效率。
