电动汽车法兰安装式单芯高压连接器

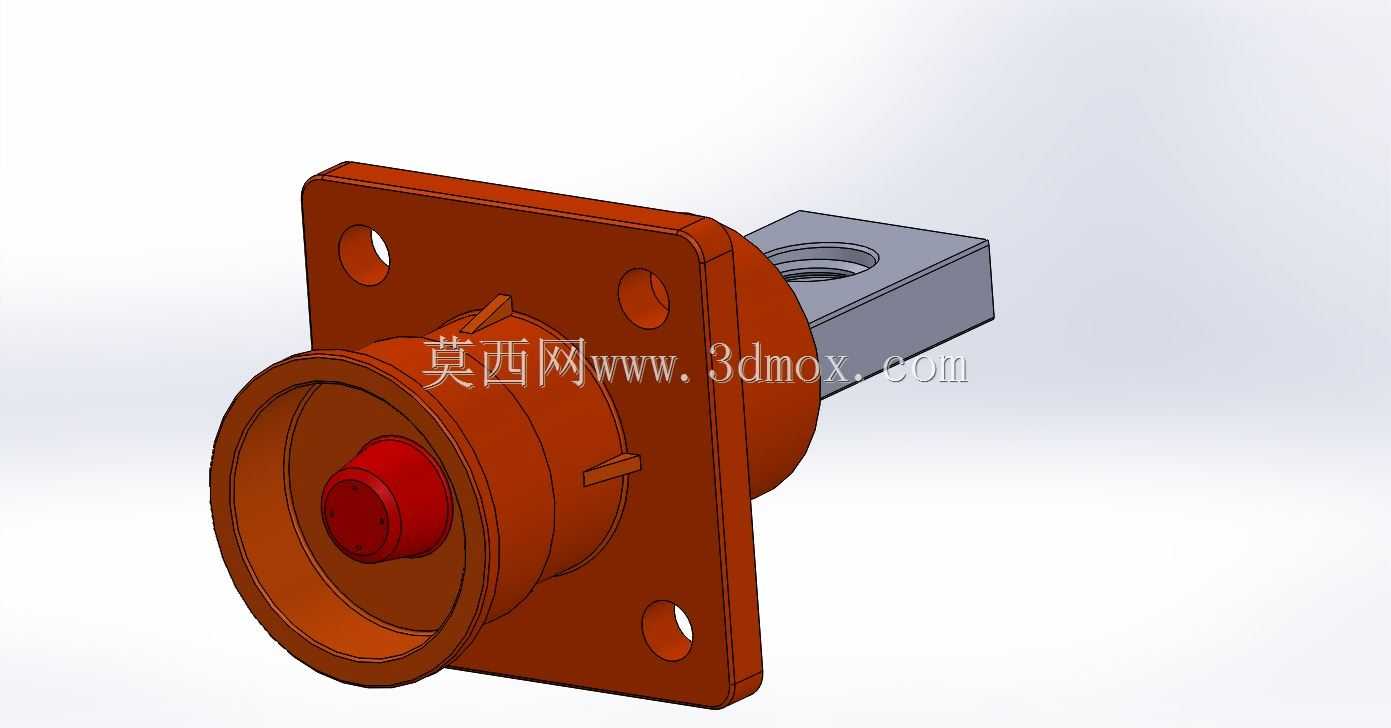

　　车载高压连接场景下，这类单芯高压连接器主要承担动力电池、高压配电盒、驱动电机、车载充电机、PTC加热器、空调压缩机这类高压部件之间的大电流传输任务，是新能源汽车高压架构里的基础连接元件，区别于低压信号连接器，这类部件需要同时满足载流、绝缘、防呆、抗振动、密封防护的多重要求，一旦出现连接失效，轻则导致高压回路断电车辆抛锚，重则引发绝缘击穿、拉弧烧蚀甚至热失控风险，因此结构设计上的冗余考量远多于普通低压接插件。从结构来看，这个连接器采用方形法兰盘穿舱安装形式，法兰面上预留四个对称布置的安装通孔，适配M5或者M6规格的固定螺栓，安装时可以在法兰与设备壳体接触面之间加装耐高压橡胶密封垫，满足IP67及以上的防护等级要求，

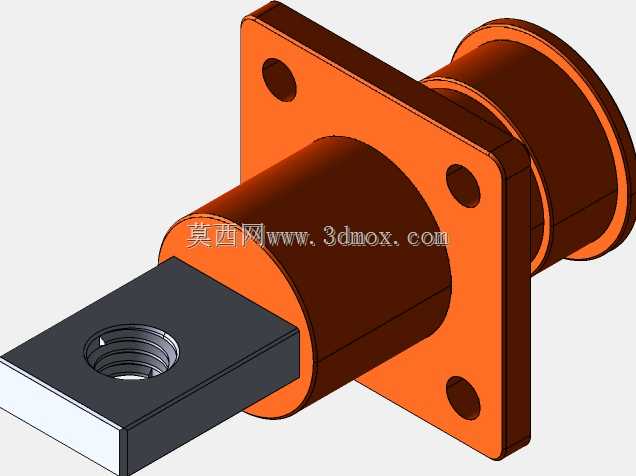

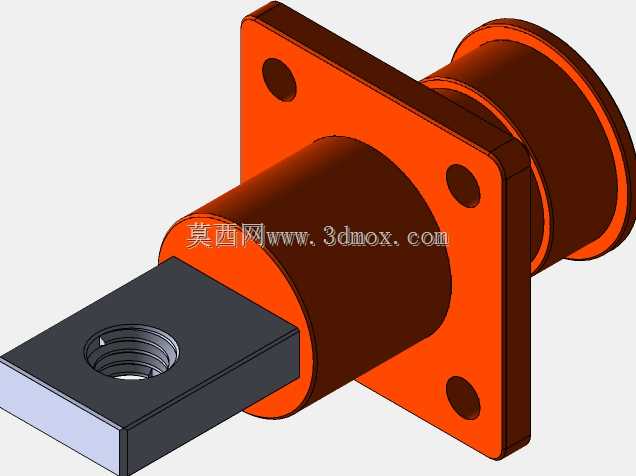

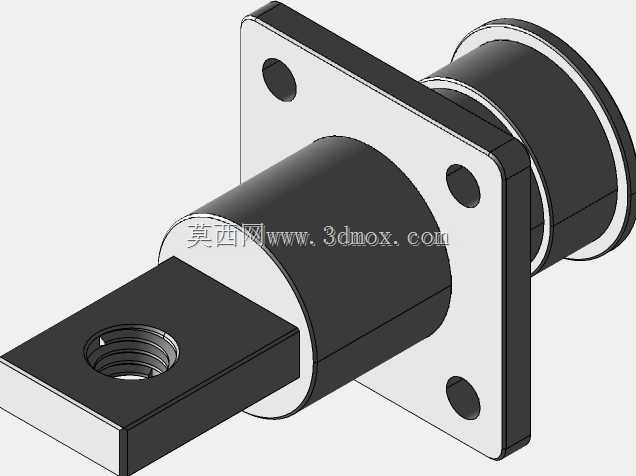

　　避免车辆行驶过程中泥水、灰尘进入舱体内部，也能防止高压部位暴露带来的触电风险。法兰端延伸出的橙色绝缘主体采用耐高压、耐温、耐老化的工程塑料材质，橙色是新能源汽车高压部件的统一标识色，能够在装配、检修过程中快速识别高压危险部件，避免误触碰。插合端采用圆形腔体结构，内部设置多层环形绝缘隔断，能够有效增加爬电距离，满足额定1000V及以上电压等级的绝缘要求，中心的红色绝缘防护帽套在导电插芯外部，在未插合状态下可以阻挡灰尘、异物接触导电部位，同时也能避免检修人员误触带电部位。尾部的接线端采用平板式接线端子结构，区别于压接导线的尾部结构，这种平板端子可以直接通过螺栓与设备内部的铜排连接，减少了导线压接的接触电阻点，更适合大电流、固定安装的穿舱连接场景，比如动力电池包的高压输出端、高压配电盒的进出线端这类不需要频繁插拔的位置，这种结构的连接可靠性更高，抗振动性能更好，不会因为车辆长期颠簸出现导线压接部位松脱的问题。设计这类连接器的时候，首先要匹配对应载流规格的导电件截面积，比如200A规格的连接器，铜质导电插芯的有效导电截面积需要不小于50平方毫米，同时接触部位要采用镀银或者镀锡处理，降低接触电阻，避免长期大电流工作时出现温升过高的问题；其次绝缘件的壁厚需要满足高压击穿强度要求，不同极性带电部件之间、带电部件与金属壳体之间的爬电距离、电气间隙要符合车载高压部件的强制标准要求，避免在潮湿、凝露环境下出现绝缘失效；

　　另外安装法兰的定位尺寸需要和设备壳体的安装孔位严格匹配，法兰盘的厚度要保证螺栓拧紧后不会出现变形，避免密封面贴合不严密导致防护失效；插合界面需要设置防呆结构，避免不同规格、不同键位的连接器误插，同时要设置二次锁止结构，保证插合到位后不会因为振动出现松脱。从安装边界来看，这类法兰安装的连接器，法兰盘的外形尺寸通常在60mm见方左右，插合端向外伸出的长度约40mm，尾部接线端向设备内部伸出的长度约30mm，安装时需要在设备壳体上开出对应直径的过孔，过孔直径比绝缘主体外径大1-2mm即可，预留密封垫的压缩空间，四个安装孔的位置度公差需要控制在±0.1mm以内，避免安装时出现螺栓强行对位导致绝缘件受力开裂的问题。实际选型应用的时候，

　　除了匹配额定电压、额定电流参数，还要考虑连接器的工作温度范围，车载场景下需要满足-40℃到125℃的工作温度要求，绝缘材料不能在长期高温下出现脆化、变形，导电部位的镀层不能在高低温循环下出现脱落、氧化；另外抗振动性能需要满足车载部件的振动等级要求，在随机振动、冲击工况下，接触电阻不能出现明显波动，连接部位不能出现松脱。这类连接器的三维建模过程中，需要重点关注插合界面的配合公差，公母端的配合间隙需要控制在合理范围，既要保证插合顺畅，又要保证接触件的接触压力足够，同时密封槽的尺寸需要和密封圈的线径匹配，保证密封圈压缩量在20%-30%之间，压缩量过小会导致密封失效，压缩量过大会导致插合力过大，装配困难，同时长期使用后密封圈容易出现永久变形失去密封作用。
