四缸发动机排气歧管结构设计

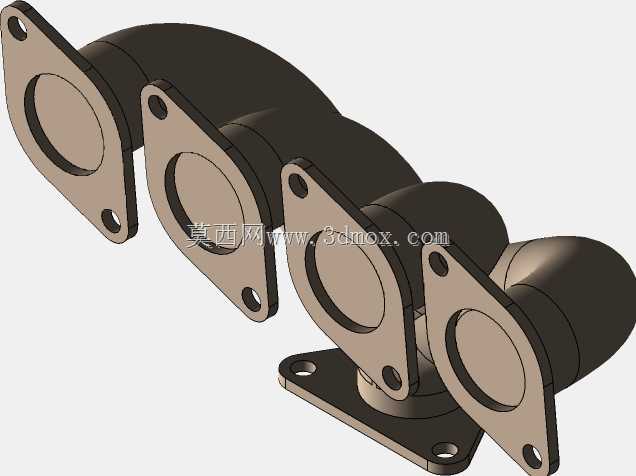

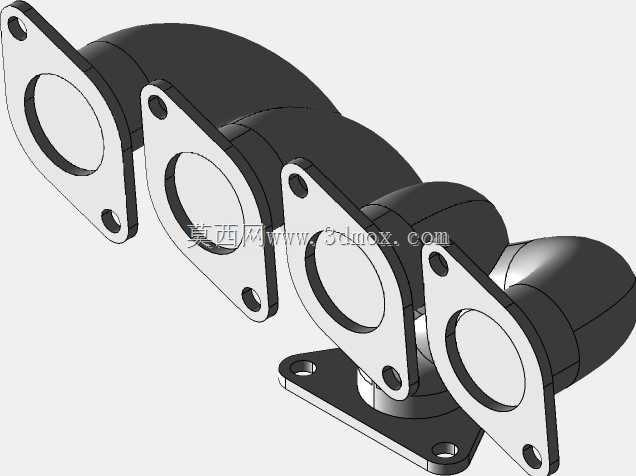

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气道与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出特性、排放表现以及排气系统热负荷分布产生连锁影响。本次呈现的四缸发动机排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气出口，最终汇聚为单出口端连接下游三元催化器或者涡轮增压器进气端，适配常见的1.5L-2.5L排量直列四缸自然吸气或小排量涡轮增压动力单元。

　　从实际装车应用场景来看，这类排气歧管多用于家用乘用车、轻型商用车的前置前驱动力布局，安装位置紧贴气缸盖排气侧，周边需要避让发动机悬置、冷却水管路、机油滤清器、启动马达等周边附件，因此在结构设计阶段就需要充分考虑安装边界的干涉问题。四个进气法兰面采用统一的螺栓孔布局，每个法兰设置两个对称布置的安装通孔，孔位公差需要控制在±0.1mm以内，保证与气缸盖排气道对接时的密封面平面度，避免高温高压排气泄漏，密封面通常会配套多层金属排气垫片，安装时螺栓按照对角顺序拧紧，拧紧力矩根据螺栓规格通常控制在22-28N·m区间，防止法兰面受力不均产生翘曲。

　　管路的走向设计充分考虑了各缸排气的干涉问题，四个支管的长度做了差异化匹配，尽可能降低各缸排气脉冲之间的相互干扰，减少排气倒流现象，提升气缸的扫气效率。管壁的过渡位置全部采用大圆角顺滑过渡，避免出现直角突变造成的排气阻力激增，同时减少气流在拐角处产生的紊流噪声，对整车NVH性能优化有正向作用。歧管主体采用高硅钼球墨铸铁材质的适配设计，能够耐受800℃以上的持续排气高温，同时具备较好的抗热变形能力，避免长期冷热交变工况下出现开裂失效。底部设置的独立安装支耳用于连接排气系统的悬挂吊耳，分担歧管主体的承重，减少发动机运行过程中振动传递到排气系统造成的焊缝开裂、螺栓松动问题。

　　在三维建模过程中，首先需要根据气缸盖提供的排气道口坐标、法兰安装孔位数据确定四个进气端的基准位置，再根据机舱布置空间确定出口端的朝向与坐标，之后通过样条曲线构建各支管的中心轨迹，轨迹曲率半径控制在管路直径的1.5倍以上，避免弯折过急造成的排气阻力上升。管壁厚度根据铸造工艺要求设置为4mm，法兰厚度设置为12mm，保证法兰面的刚度，拧紧螺栓时不会产生过度形变。安装支耳的位置需要进行模态仿真校核，保证歧管整体的固有频率避开发动机常用转速区间的激励频率，防止运行过程中产生共振异响。各支管的内壁需要做顺滑处理，减少积碳附着的概率，长期使用过程中不会因为积碳堆积造成管路通径缩小影响排气效率。密封面的粗糙度要求控制在Ra1.6以内，保证与垫片贴合后的密封可靠性，不需要额外涂覆密封胶即可实现高温下的密封效果。出口端的法兰尺寸需要与下游排气组件的接口匹配，通常采用V型卡箍连接或者法兰螺栓连接，对接位置的公差同样需要严格控制，避免装配时出现错位。
