四缸发动机进气歧管结构设计方案

　　在车用内燃机的进气系统开发中，进气歧管是决定各缸进气均匀性、充气效率的核心结构件，直接影响发动机的动力输出平顺性、燃油经济性与排放表现。这套四缸机型对应的进气歧管结构，采用等长气道的布局思路，从进气入口的总法兰端开始，四个独立气道分别对应四个气缸的进气道接口，每个气道的弯折弧度、通流截面变化都经过平滑过渡处理，避免气道内出现气流急转、截面突变造成的流动损失，保证各缸在不同转速工况下都能获得接近一致的进气量，减少各缸工作不均匀带来的振动与功率损耗。

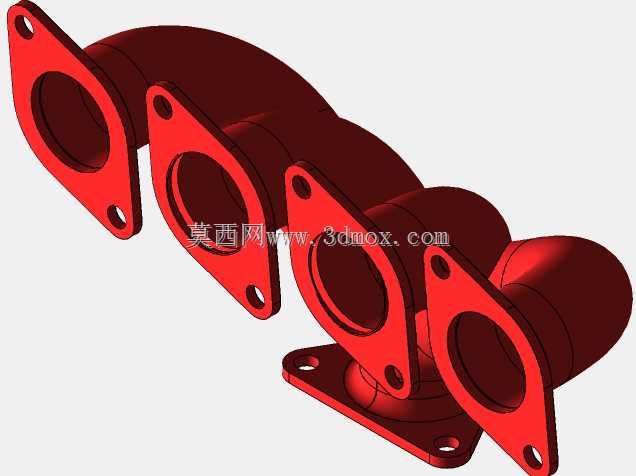

　　从安装边界来看，歧管朝向气缸盖的一侧设置了四个独立的安装法兰，每个法兰上预留两个螺栓过孔，与气缸盖进气侧的安装螺柱位置完全匹配，法兰面加工有密封压合的平面度要求，可配合密封垫实现气道与缸盖进气道的密封对接，避免漏气导致的进气压力损失。歧管末端的总连接法兰用于对接节气门体或者进气谐振腔，法兰上的安装孔位按照通用节气门的安装尺寸设计，可适配多数同排量机型的节气门安装需求，法兰端面同样预留密封结构的安装位置，保证整个进气通路的密封性。

　　结构设计上，歧管的气道外壁做了等壁厚处理，壁厚取值兼顾了结构强度与轻量化需求，既可以承受进气过程中产生的压力波动，也不会因为壁厚过大增加不必要的整机重量。气道之间的连接部位做了加强筋过渡，避免发动机运行过程中的振动导致歧管连接处出现疲劳开裂，同时加强筋的布局也不会干扰周边附件的安装空间，预留出了喷油器安装位、进气压力传感器安装位的对应结构，不需要后期对歧管主体做二次加工即可完成相关附件的装配。

　　实际应用场景中，这类歧管多用于小排量自然吸气四缸汽油机，适配乘用车、小型工程机械的动力单元，除了承担将空气与燃油的混合气（或新鲜空气）均匀分配到各气缸的核心功能外，歧管本体也可作为周边附件的安装基座，支撑节气门、喷油器线束、进气传感器等部件，减少发动机舱内额外的支架设计，提升动力总成的集成度。设计过程中需要重点校核气道的流通阻力，每个气道的中心线走向都沿着气流的自然流动方向设置，避免出现直角弯折，气道内壁的表面粗糙度要求也对应做了明确设定，减少壁面对气流的摩擦阻力，提升充气效率。同时要考虑安装时的操作空间，各个法兰的螺栓安装位周边预留足够的扳手操作空间，保证总装工序中可以顺利完成螺栓的拧紧作业，不会出现工具与歧管本体干涉的情况。另外，歧管的整体轮廓尺寸需要与发动机舱的布置空间匹配，最外侧的气道外轮廓不会与发动机舱内的防火墙、线束管路等部件发生干涉，在发动机悬置产生的位移范围内，歧管与周边部件始终保持安全间隙，避免运行过程中出现磕碰磨损。
