带法兰盘防滑滚花头手拧紧固螺栓

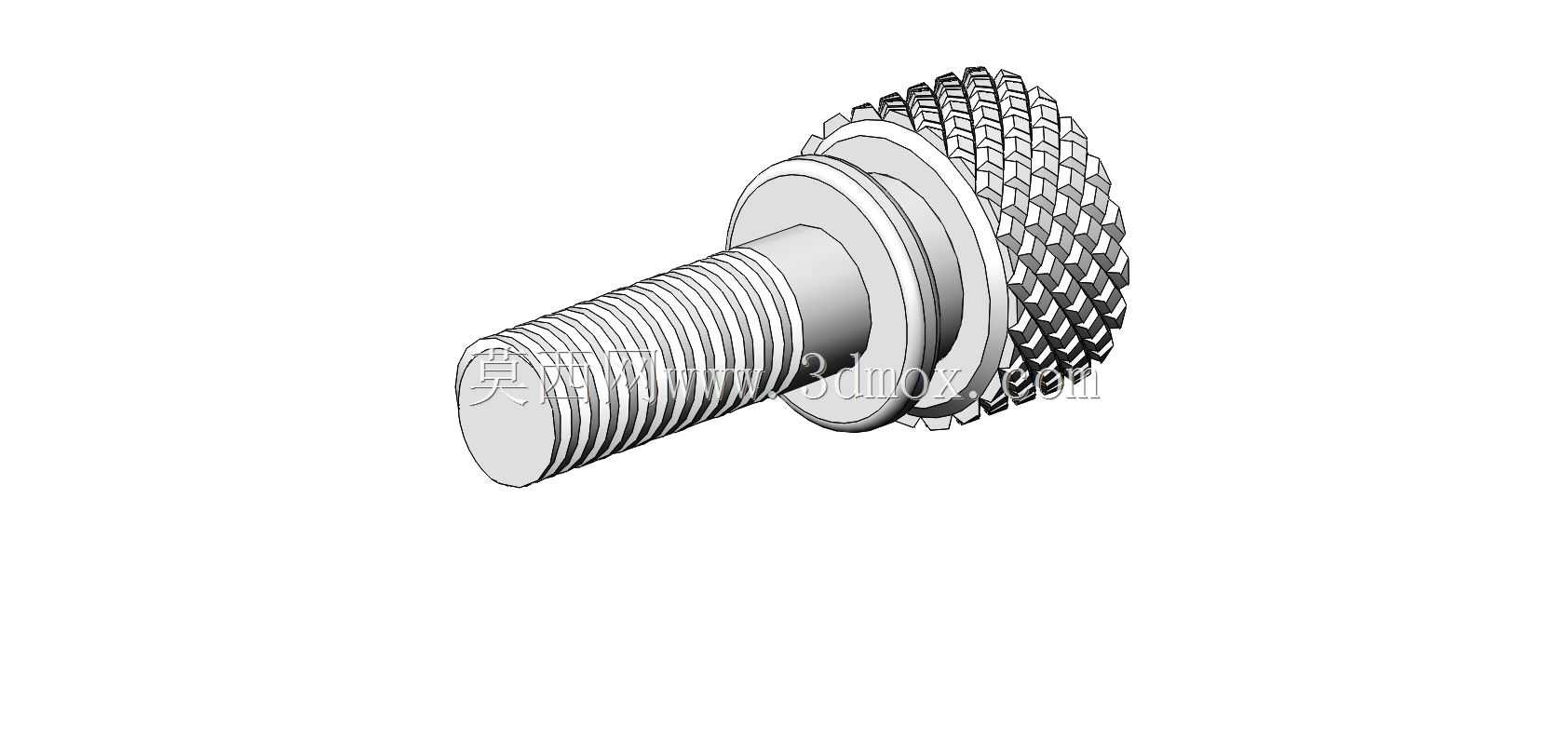

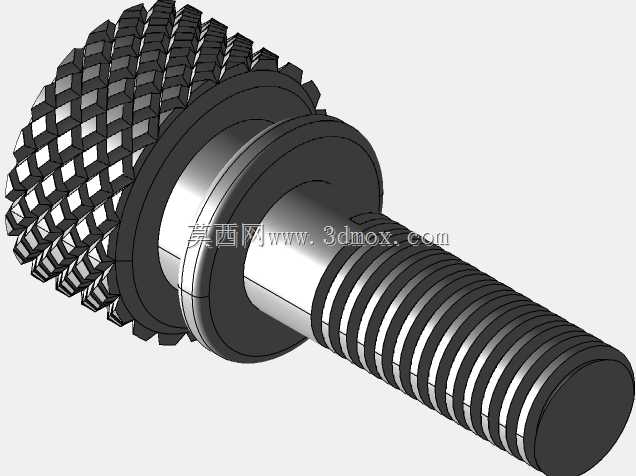

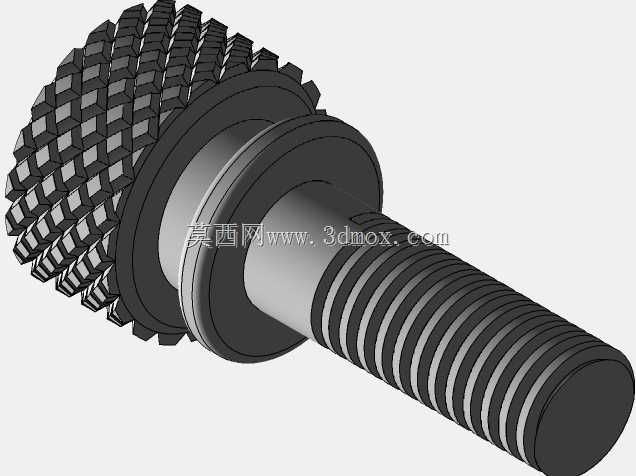

　　日常做通讯设备、小型检测仪器的结构装配时，经常会遇到需要频繁拆装、又不想额外带螺丝刀的场景，比如通讯基站的小型检修盖板、手持检测终端的电池仓固定、便携测试设备的外接模块锁紧，这类位置如果用普通外六角或者内六角螺栓，每次拆装都要找对应工具，现场运维效率很低，滚花头螺栓就是针对这类无工具快速拆装场景设计的紧固件。这款螺栓的头部做了全周网纹滚花处理，滚花纹路的齿距和齿深做了适配优化，手指捏持旋转的时候，哪怕手上沾了少量灰尘或者薄汗，也不会出现打滑的情况，不需要借助任何工具，只用手指就能完成拧紧和松开的操作，比普通的一字、十字槽螺栓适配的操作场景更灵活。头部和螺杆衔接的位置做了一体式法兰凸台，这个法兰盘的直径比滚花头部小一圈，

　　比螺杆大径大出足够的承压面积，拧紧的时候法兰面会直接压在被连接件的表面，不需要额外加装平垫圈，一方面能分散螺栓头部对被连接件的压应力，避免较薄的塑胶件、薄金属板被压出压痕甚至开裂，另一方面法兰面和被连接件贴合之后，能起到一定的防松效果，普通的设备运输振动、日常使用中的小幅晃动，不会让螺栓出现自行松脱的情况。螺杆部分采用标准普通螺纹，牙型角符合通用紧固件的公差要求，和市面上常规的同规格内螺纹孔、螺母都能完全适配，不需要做特殊的螺纹定制，选型替换的时候直接匹配螺纹规格和螺杆长度就能用，不需要额外调整安装位的尺寸。建模的时候要注意几个关键的尺寸边界：首先是滚花头部的外径，不能设计得过大，不然会突出安装面太多，影响设备的外观平整度，

　　也容易在使用过程中被外物勾挂导致螺栓被带松；也不能做得太小，不然手指捏持的时候接触面积不够，拧动的时候发力困难，达不到手拧操作的设计目的。然后是法兰盘的厚度，要兼顾承压强度和整体安装高度，法兰太薄的话，拧紧的时候如果施加的手拧力稍大，法兰位置容易出现应力变形，丧失分散压力的作用；法兰太厚的话会增加螺栓的整体重量，也会占用更多的安装轴向空间，对于内部空间紧凑的便携设备来说很不友好。滚花的建模要注意纹路的走向和深度，网纹滚花的交叉角度要符合加工工艺的要求，不能设计成无法用车床滚花工艺加工的锐角纹路，不然实际生产的时候会出现滚花崩齿、纹路不清晰的问题，既影响防滑效果，也会让零件的外观质感大打折扣。螺杆末端做了轻微的倒角处理，

　　安装的时候能顺利对准螺纹孔，不会出现螺纹错牙刮坏内螺纹的情况，哪怕是盲孔安装，也能避免螺杆末端的毛刺顶住孔底导致螺栓无法拧紧到位。这类螺栓除了通讯类设备的应用，在小型工装夹具的快速锁紧、3D打印机的平台调节、机箱侧盖的免工具固定、摄影器材的附件锁紧等场景也有很高的使用率，设计的时候不需要做过高的强度冗余，毕竟手拧螺栓的拧紧力矩受限于人手的发力大小，不会达到普通机用螺栓的高力矩要求，只要材料选用常规的碳钢或者不锈钢，就能满足绝大多数场景的使用强度需求。建模过程中要把各个衔接位置的圆角做合理处理，比如滚花头部和法兰盘的衔接处、法兰盘和螺杆的衔接处，都要做小半径的过渡圆角，避免应力集中，同时也能去除加工过程中产生的锐边毛刺，安装和拧动的时候不会划伤操作人员的手指。还要注意滚花部分的长度要覆盖整个手指捏持的区域，不能只在头部边缘做一小段滚花，不然捏持位置靠内的时候就接触不到防滑纹路，还是会出现打滑的问题。
