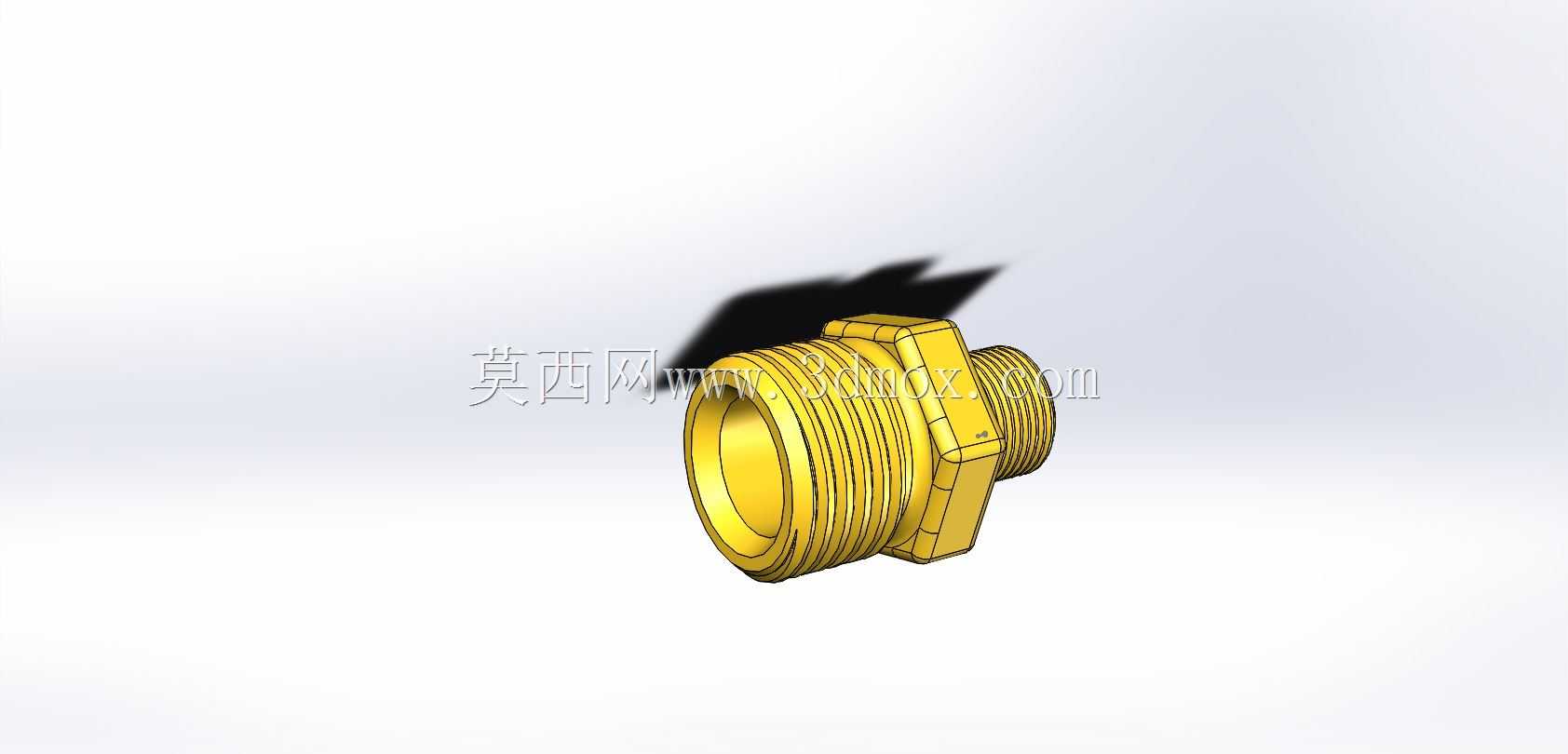

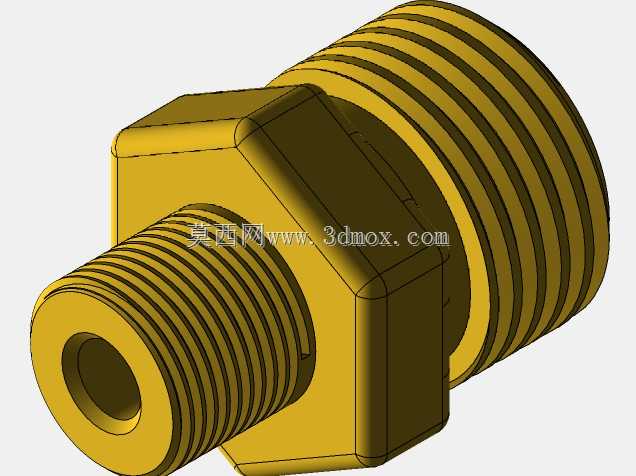

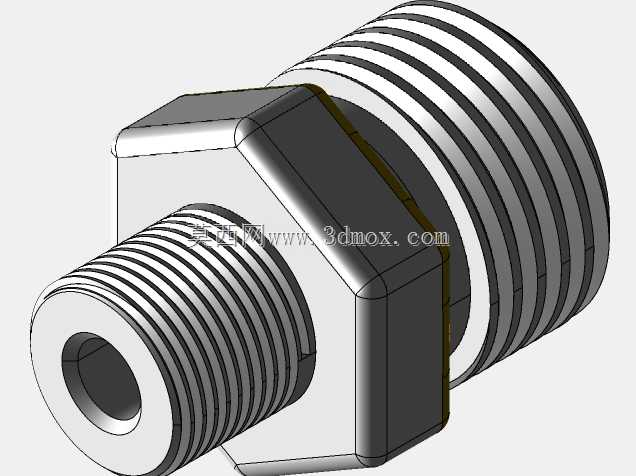

异径外螺纹六角黄铜管路转接接头

　　在气动控制回路、低压流体输送、小型液压支路、通讯设备冷却管路这类需要频繁做管路变径转接的场景里，这类黄铜材质的异径外螺纹接头是装机量极高的基础连接件，很多刚入行的结构设计师容易忽略这类小零件的细节设计，往往在装配阶段才发现干涉、密封失效、螺纹咬合不足的问题。从实际使用场景来看，这类接头常被用在通讯基站的冷却管路接驳、小型气动工装的气路分支、民用供水支路的变径对接、小型液压设备的测压口转接位置，两端不同规格的外螺纹可以直接匹配不同通径的内螺纹管路或阀体，中间的六角结构是专门为扳手夹持预留的装夹位，避免安装时管身打滑导致螺纹拧偏。设计这类接头的时候，首先要考虑的是通径的流量匹配，两端螺纹对应的通径差不能过大，

　　否则会在变径位置形成明显的节流效应，提升管路的流阻损失，尤其是在气动回路里，过大的流阻会直接导致末端执行件的响应速度变慢，压力损失超出设计阈值。其次是六角对边的尺寸设计，不能只按照螺纹大径随意设定，要匹配常用开口扳手、活动扳手的标准夹持尺寸，同时要预留足够的夹持长度，避免安装时扳手滑脱刮伤螺纹或者碰伤相邻的管路零件，很多新手建模时会把六角部分做的过薄，实际装配时扳手一拧就会把六角棱边压溃，根本没法达到要求的拧紧力矩。螺纹部分的设计要注意收尾段的退刀结构，不能让螺纹直接延伸到六角台肩位置，要预留1-2个螺距的退刀间隙，同时台肩位置要做微小的倒角，一方面是去除加工毛刺，另一方面安装时可以让密封垫片或者生料带的端部更好的贴合在台肩面上，

　　避免密封介质被螺纹挤破导致渗漏。材质选用黄铜是综合了加工性能、抗腐蚀性能、成本的最优选择，黄铜的切削性能好，车削加工时刀具磨损小，表面粗糙度容易控制，同时在常规的水、压缩空气、低压液压油介质里有不错的抗腐蚀能力，不会像普通碳钢件那样短时间就生锈污染介质，也不会像不锈钢件那样容易和配对的螺纹件咬死，后期维护拆卸更方便。安装边界方面，这类接头安装时需要预留的扳手操作空间要提前在整机布局时考虑，六角部分的径向空间至少要比对边尺寸大10mm以上，轴向方向要预留出接头拧入后的剩余长度，避免和相邻的钣金、阀体、线路产生干涉，尤其是在通讯设备这类内部空间排布非常紧凑的场景里，接头的突出长度如果控制不好，很容易顶到设备外壳或者内部的PCB板，造成装配失败。另外接头的内孔要做同轴度约束，两端外螺纹的同轴度公差要控制在0.05mm以内，否则安装后两端的管路会出现偏斜，额外给管路带来装配应力，长期受振动影响的场景下，这种装配应力很容易导致螺纹根部出现疲劳裂纹，引发介质泄漏。很多人做这类零件建模时会忽略内孔的过渡圆角，在变径的位置直接做直角台阶，实际流体通过时会在直角位置形成涡流，不仅提升流阻，还会在长期冲刷下导致台阶位置出现气蚀，缩短接头的使用寿命，合理的设计是在变径位置做R1-R2的过渡圆角，让流道更顺滑，降低涡流产生的概率。密封方面，这类外螺纹接头如果是用于密封管螺纹，要注意螺纹的锥度设计，和直管螺纹配合时要在台肩位置预留密封垫片的安装槽，

　　槽的深度和宽度要匹配常用的紫铜垫片、丁腈橡胶垫片的尺寸，避免垫片被过度挤压破损。从加工工艺的角度，这类零件采用六角棒料直接车削加工即可，建模时要考虑车削的走刀路径，避免出现无法加工的内凹死角，所有的棱边都要做0.2mm左右的倒角，去除加工毛刺，避免安装时毛刺脱落进入管路，堵塞下游的阀件或者喷嘴。在通讯设备的冷却管路应用里，这类接头还要考虑和冷却液的兼容性，黄铜材质和常用的乙二醇冷却液不会发生反应，不会析出杂质堵塞冷板的微通道，这也是很多通讯设备冷却回路优先选用黄铜接头的原因。实际选型时，要根据管路的工作压力选择合适的壁厚，1MPa以下的低压回路，壁厚控制在1.5-2mm即可满足强度要求，如果是1-3MPa的中压回路，壁厚要适当提升到2.5-3mm，避免压力波动导致接头胀裂。建模时还要注意螺纹的建模精度，不能用装饰螺纹线代替实际的螺纹牙型，尤其是做装配干涉检查的时候，装饰螺纹线无法识别螺纹牙的实际尺寸，很容易出现装配时螺纹过盈或者间隙过大的误判，准确的螺纹牙型建模也能为后续的有限元应力分析提供准确的模型基础，计算螺纹根部的应力集中系数，验证接头的疲劳寿命。
