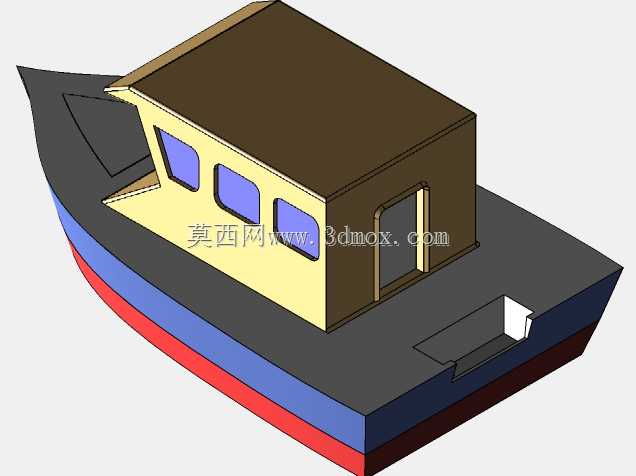

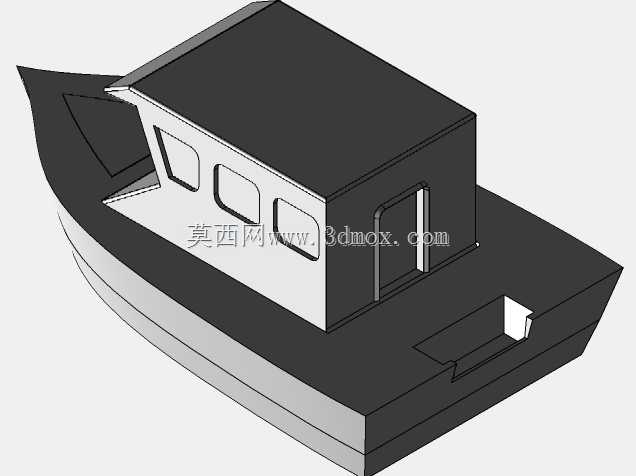

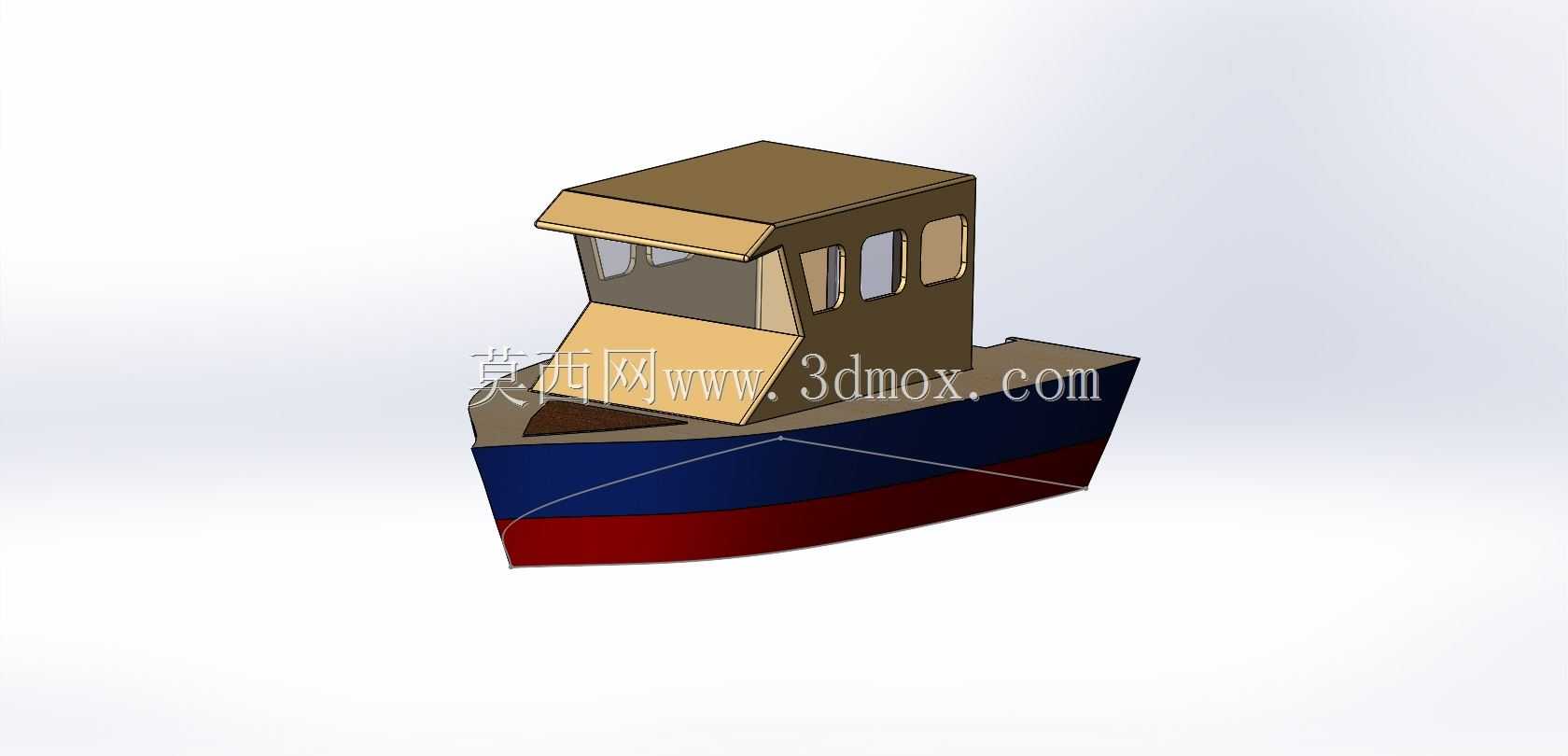

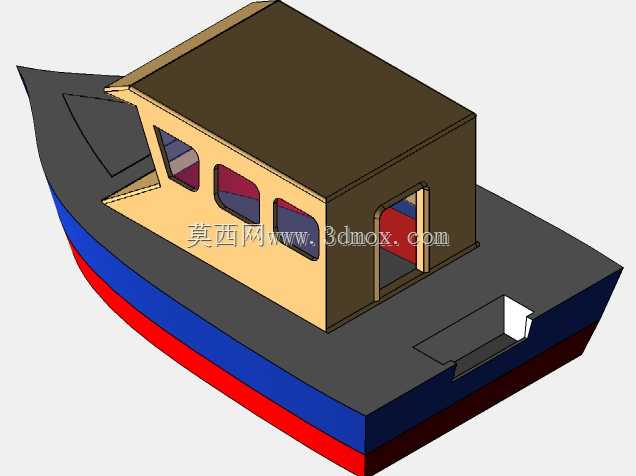

带封闭式驾驶舱小型作业渔船三维结构

　　这种布局一方面能够给后部甲板留出完整的作业空间，方便放置捕捞工具、作业物料或者小型运维设备，另一方面靠前的驾驶位置能够让操作人员获得更好的前向视野，在近岸通航、避让障碍物或者靠泊的时候，能够清晰观察船首与岸壁、障碍物的距离，减少靠泊碰撞的风险。驾驶舱的结构设计充分考虑了小型作业船的实际使用环境，舱体采用方正的围壁结构，加工工艺简单，不管是采用玻璃钢糊制还是铝合金焊接，都能够降低制造难度，控制建造成本；前挡风玻璃为大倾角倾斜设计，既能够减少航行时的风阻，也能够避免雨天雨水在玻璃上形成大面积水膜影响视线，侧窗布置在驾驶位与副驾位置的两侧，尺寸足够支持操作人员观察船侧的靠泊距离与水面情况，舱顶为平顶设计，后期可以方便加装航行灯、这款小型作业船的三维结构设计，核心面向近海内河的短途渔业作业、近岸运维通勤场景，适配浅吃水区域的通航需求，整体结构围绕小型作业场景的实用性展开，没有冗余的装饰性设计，所有结构特征都服务于实际作业的功能需求。从船体线型来看，采用了前倾式首柱搭配宽尾封板的设计，首舷弧抬升高度合理，能够在近岸有碎浪的工况下减少上浪，避免航行过程中浪涌灌入前甲板；船底为浅V型过渡到平底的线型，兼顾了低速航行的稳定性与浅水区的通过性，吃水深度控制在小型作业艇的常规区间，能够适应滩涂、内河支流等水深较浅的作业区域，不需要专门的深水码头停靠，简易岸坡即可完成人员上下与物资装卸。上层建筑的驾驶舱布置在船身靠前三分之一的位置，

　　警示灯或者小型太阳能供电板，不需要额外做复杂的安装支架。船体的色彩分区也对应了实际使用的功能需求，水线以下部分采用耐脏的深色设计，能够减少长期停靠时水生物附着、污渍附着带来的清洁维护压力，水线以上到主甲板的船舷部分采用辨识度较高的深蓝色，在水面上能够有较好的可视性，提升航行时的辨识度，驾驶舱采用暖棕色的外观设计，在户外强光下不会产生强烈的反光，避免对操作人员的视线造成干扰。从结构强度的设计思路来看，船舷顶部设置了连续的舷边加强筋，沿着船身首尾部贯通，既能够作为人员在甲板行走时的扶手依托，也能够提升船舷的整体刚度，在靠泊碰撞或者轻微擦碰岸壁的时候，不会出现舷板变形的问题；驾驶舱与主甲板的连接位置做了翻边密封结构，

　　能够避免甲板上的积水渗入舱内，舱室门槛高度高于主甲板平面，即使有少量浪涌上甲板，也不会倒灌进入驾驶舱内部，保证舱内电气设备、操作人员的干燥环境。后部的作业甲板为完整的平面结构，没有凸起的结构障碍物，方便堆放渔网、作业工具箱或者小型作业设备，甲板表面预留了防滑结构的设计位置，实际制造时可以做防滑纹或者粘贴防滑砂带，避免雨天或者甲板沾水时人员滑倒；甲板下方为浮力舱与储物舱的分隔空间，既能够保证船体破损时的储备浮力，提升作业的安全性，也能够存放作业所需的油料、工具或者渔获物，充分利用船体内部的空间。驾驶舱内部的空间布局围绕单人驾驶加一名随船作业人员的需求设计，预留了驾驶台的安装位置，可以布置舵机、油门操纵装置、

　　小型导航设备与通讯设备的安装位，舱内空间足够两名成年人正常乘坐，不会出现空间局促的问题，舱门设置在驾驶舱后侧，直接通向作业甲板，操作人员在驾驶位就能够快速到达后部作业区域，处理作业过程中的突发情况，不需要绕到船侧，提升作业的便利性。从安装边界的尺寸来看，整船长度控制在小型作业艇的常规尺寸区间，宽度满足内河小型船舶的通航宽度要求，能够通过常规的小型船闸与狭窄航道，整船重量控制在合理范围，既可以采用车载方式进行陆运转场，也可以用小型拖车完成下水与上岸操作，不需要大型吊装设备，适配个体作业用户的使用条件。船体的尾部结构预留了外挂舷外机的安装位，能够适配常规功率的小型船外机，安装位置做了加强结构，能够承受发动机运行时的振动与推力，不需要额外做改装就可以完成动力设备的安装；尾封板的高度设计也考虑了外挂机的安装需求，能够保证发动机的螺旋桨在正常载重工况下完全没入水中，避免航行时出现螺旋桨打空的问题，同时也能够减少航行时的尾部阻力，提升燃油经济性。
