船舶双舵叶联动操纵机构结构设计

项目分类:船 发布时间:2022-07-30 ID:690429
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计
  • 船舶双舵叶联动操纵机构结构设计

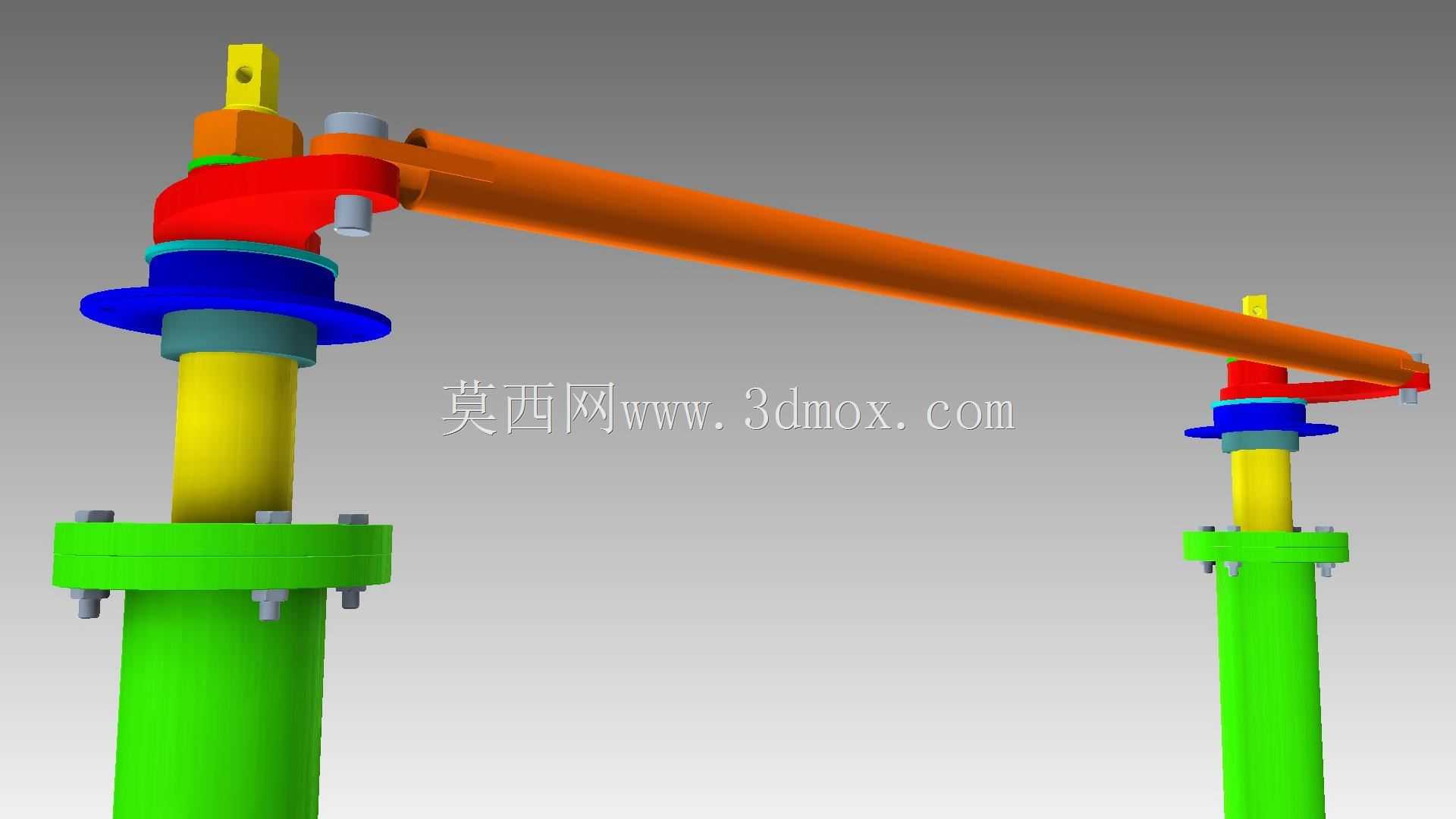

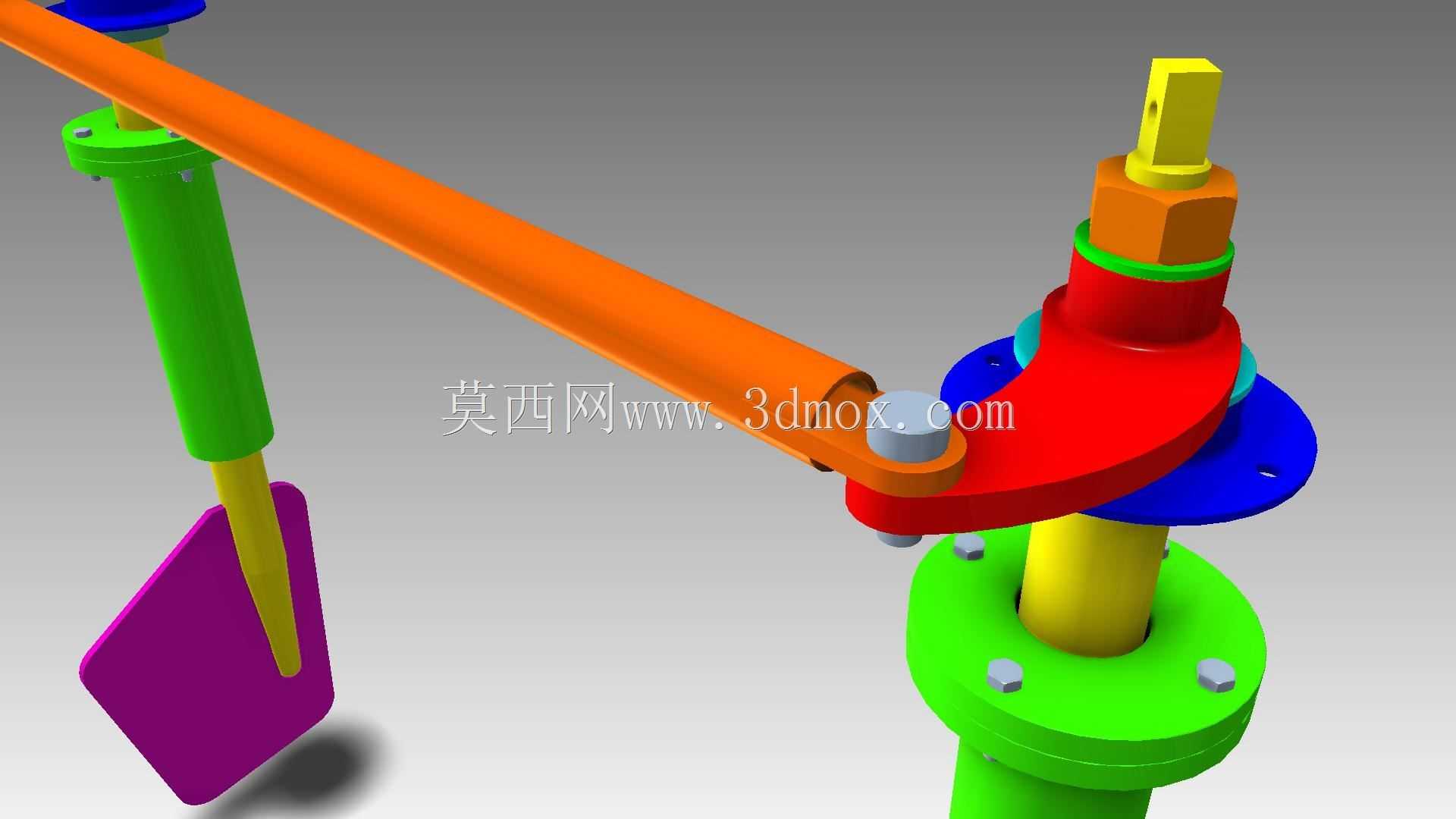

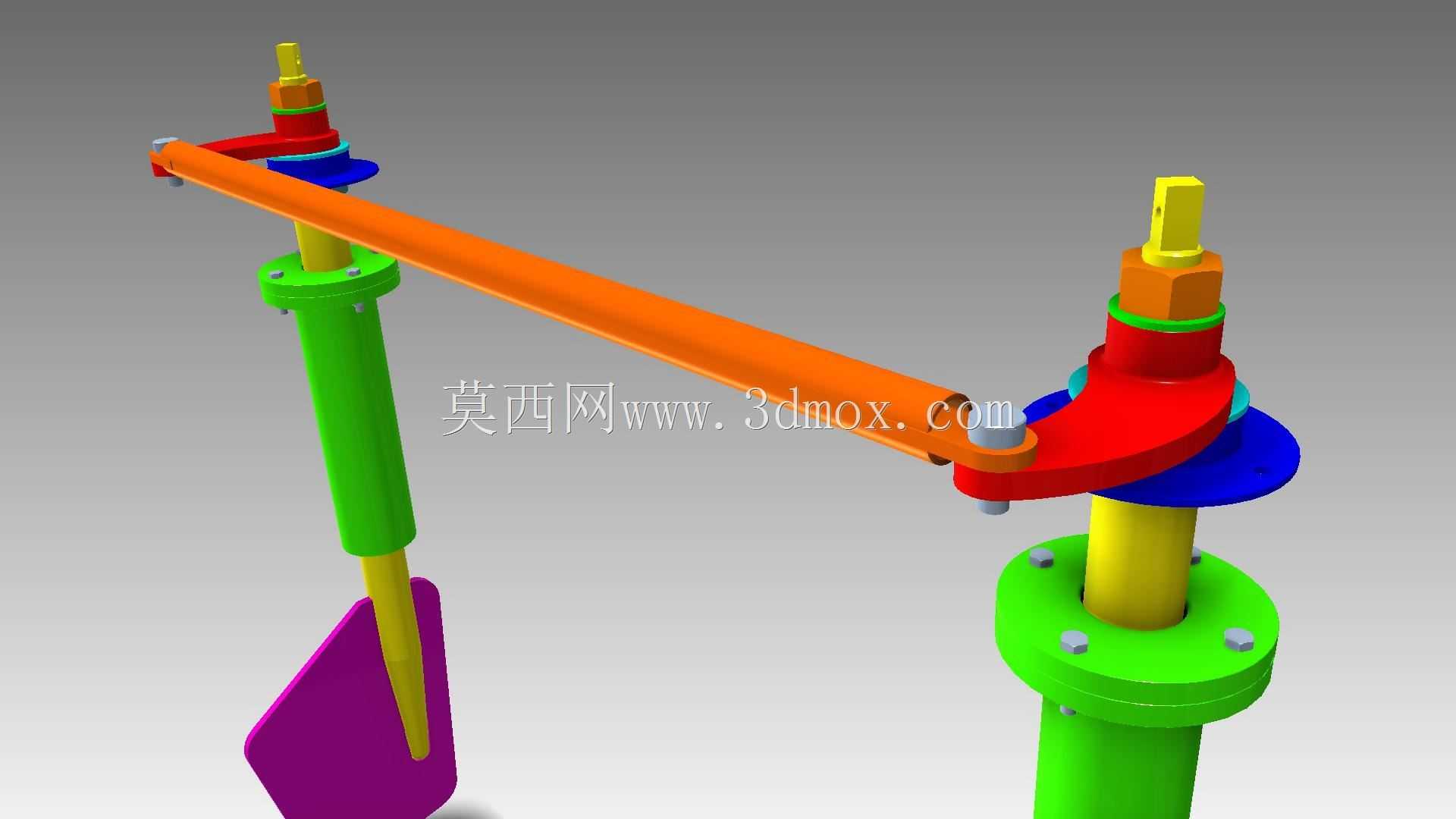

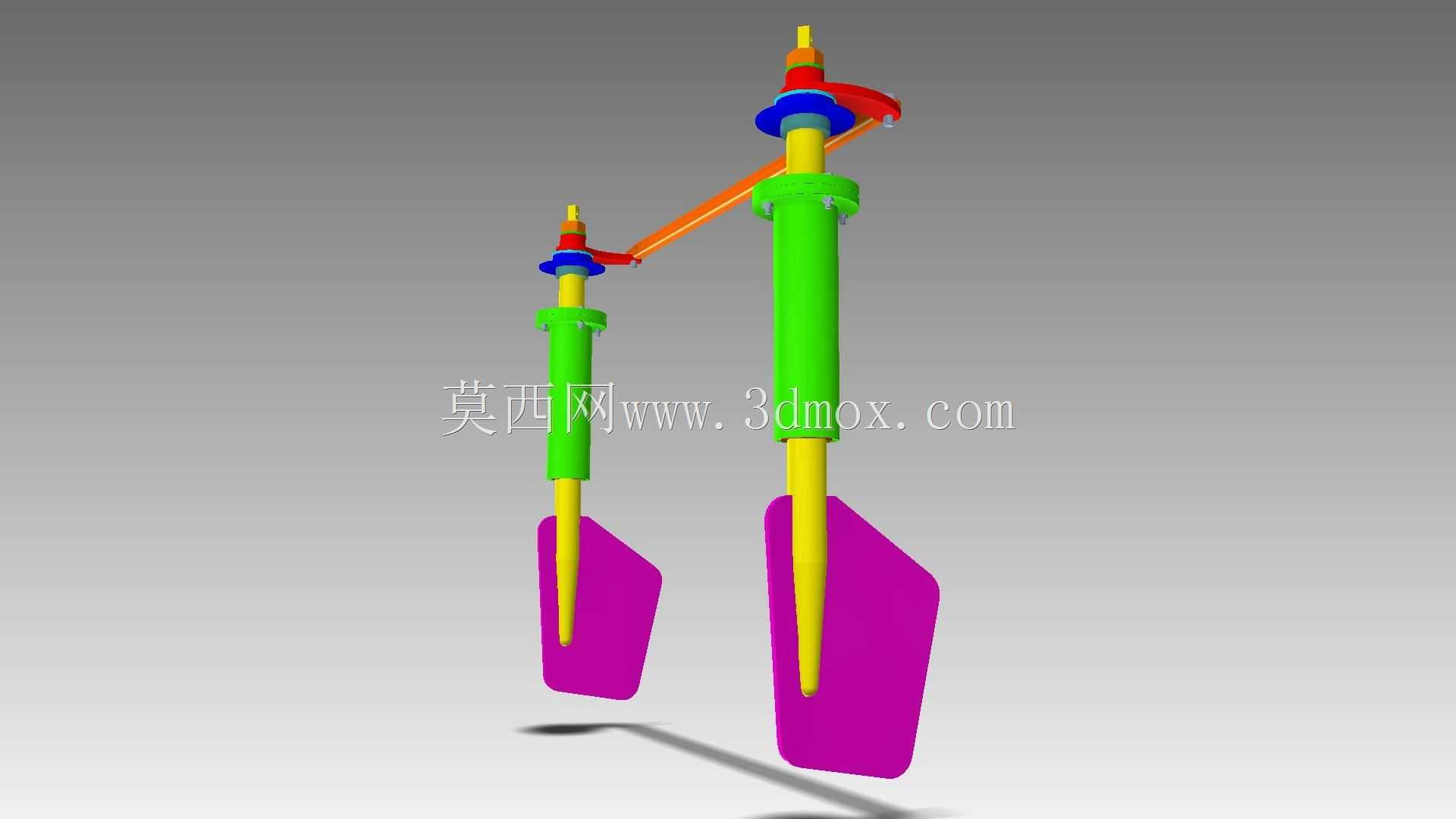

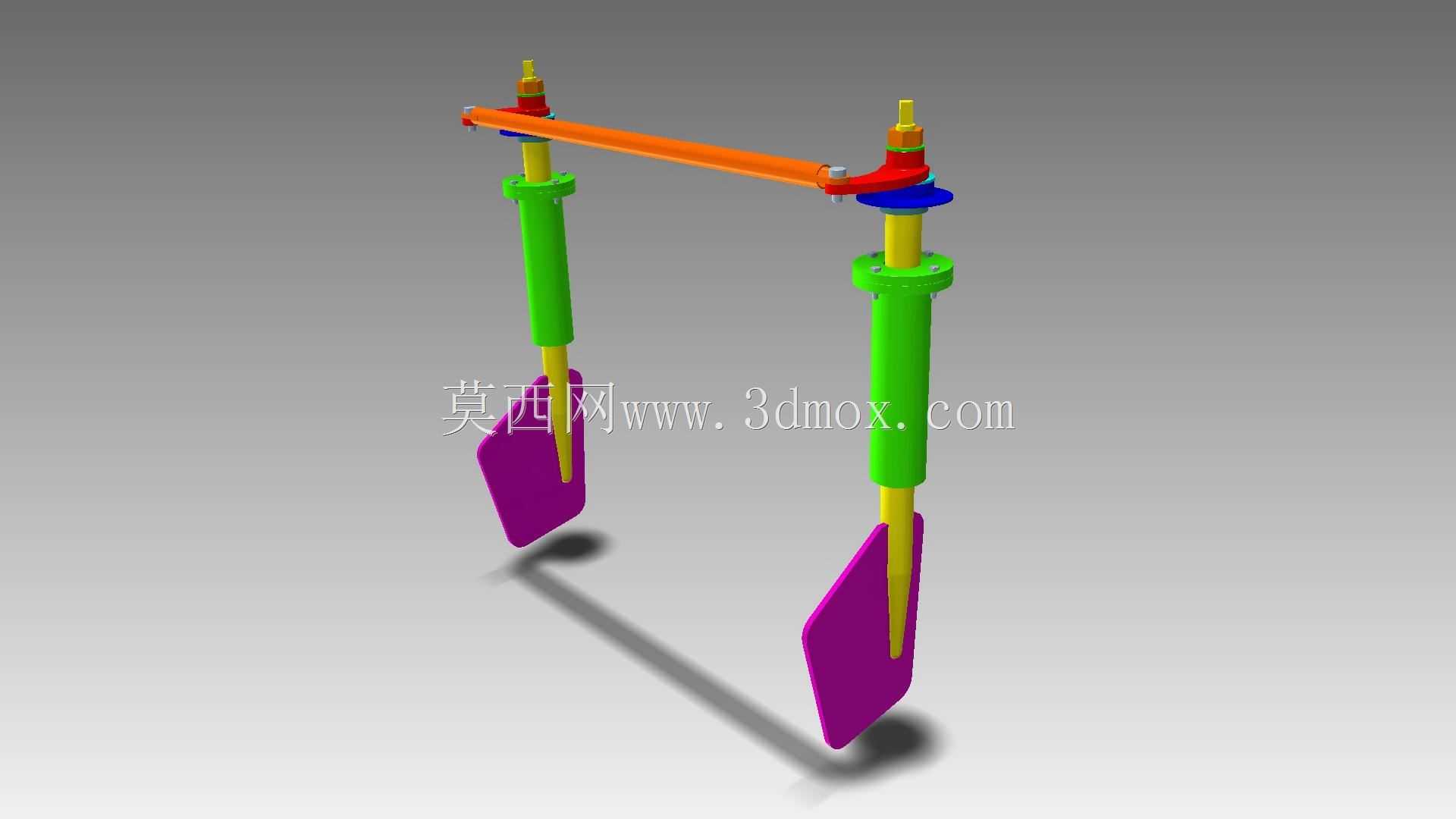

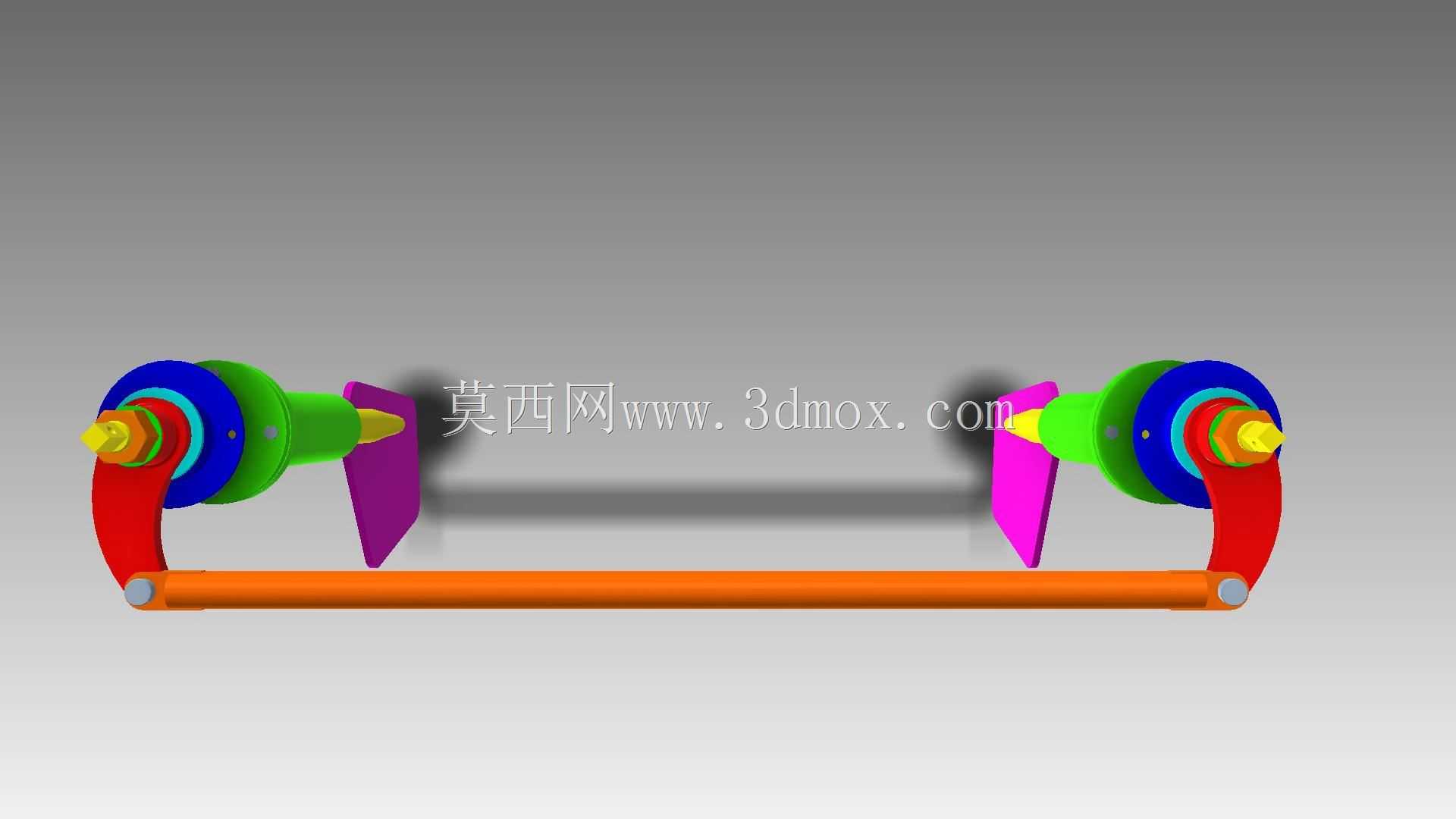

  这套双舵叶联动结构主要应用于内河小型作业船舶、近岸休闲艇的航向操纵系统,区别于大型远洋船舶的单舵配置,双舵叶布局在船体吃水较浅、舵效受限的工况下,能提供更充足的转向力矩,尤其适合在狭窄航道、靠泊作业时的小半径转向需求,部分双体船、浅水作业驳船也会采用类似的双舵联动构型,避免单舵在浅水区触底失效的问题。从结构功能来看,整套机构通过顶部的横向联动杆实现两侧舵叶的同步偏转,舵杆作为核心传力部件,上端连接操纵端的舵机输出摇臂,下端直接固定舵叶本体,舵杆中段设置的轴套结构承担径向支撑作用,限制舵杆工作时的径向窜动,同时降低转动过程中的摩擦阻力,保证舵叶偏转的顺滑度。舵叶采用剖面为对称翼型的板式结构,这种构型在正舵位置时水流沿翼型两侧均匀分流,

  不会产生额外的航行阻力,偏转时两侧水流压差形成的转向力矩传递效率更高,相比平板式舵叶,翼型舵在相同舵角下能提升约15%的舵效,同时降低舵叶本身的水流激振,减少舵杆承受的交变载荷。设计过程中首先要匹配船体的舵系安装边界,舵杆的安装垂直度公差需控制在1mm/m以内,否则长期偏转过程中会出现轴套偏磨、卡滞的问题,两侧舵叶的安装间距需要对应船体尾部的双螺旋桨轴线位置,保证舵叶处于螺旋桨尾流区域内,借助螺旋桨排出流提升低速航行时的舵效,避免低速靠泊时转向无力的问题。横向联动杆的两端采用铰接结构连接两侧舵杆的顶部摇臂,铰接点处设置耐磨衬套,抵消舵杆安装时的微小同轴度误差,同时避免联动过程中出现运动干涉,联动杆的长度需要严格匹配两侧舵杆的中心距,

  加工时长度公差控制在±0.5mm以内,保证两侧舵叶的偏转角度差不超过0.3°,防止航行过程中两侧舵叶受力不均导致舵机负载波动。从安装尺寸边界来看,舵杆的伸出船体甲板的高度需要预留舵机摇臂、锁紧螺母的安装空间,通常高出甲板面120-180mm即可,过高会增加舵杆的悬臂长度,增大航行时舵叶受水流冲击产生的弯矩,过低则会导致铰接点位置过低,容易被甲板上浪积水浸泡,加速铰接部位的锈蚀。舵叶的下缘需要高于船底基线20-30mm,防止船舶坐底、航行经过浅滩时舵叶直接触碰河床造成变形,舵叶的展弦比根据船体吃水深度调整,吃水0.8-1.5m的小型船舶通常采用展弦比1.2-1.5的舵叶,平衡舵效与结构强度,展弦比过大会导致舵叶根部弯矩过大,

  容易出现舵叶变形、舵杆弯曲的问题,展弦比过小则会降低舵叶的升力系数,导致舵效不足。整套机构的运动逻辑是当舵机驱动一侧舵杆转动时,通过顶部联动杆带动另一侧舵杆同步同向偏转,两侧舵叶保持相同舵角,共同作用改变船体周围的水流方向,实现船舶转向,相比独立控制的双舵系统,这种纯机械联动的结构不需要额外的同步控制单元,结构可靠性更高,维护成本更低,适合小型船舶的使用场景,即使在舵机液压系统出现小幅泄漏的情况下,机械联动结构也能保证两侧舵叶不会出现角度差,避免船舶出现偏航、舵效失衡的问题。结构设计时还需要考虑舵杆的密封问题,舵杆穿过船体甲板的位置需要设置填料函密封,防止舱外的水沿舵杆间隙渗入船舱,密封填料采用耐水耐磨的油浸石棉盘根,压盖的压紧力度调整到舵杆转动无卡滞、同时无渗水的状态,日常维护时只需要定期压紧压盖、补充填料即可,不需要复杂的拆解操作。舵叶与舵杆的连接部位采用锥面配合加键传动的结构,相比平键直孔配合,锥面配合能实现无间隙传动,避免长期正反转冲击导致的连接松动,舵杆下端的锁紧螺母需要加装止退垫片,防止航行过程中螺母受振动松脱,造成舵叶脱落的安全事故。
