适配10mm轴径的开口式轴用弹性挡圈

　　在常规机械结构的轴向限位设计里，轴用弹性挡圈是成本极低但可靠性极强的标准紧固件，这款适配10mm轴径的开口式挡圈，主要用于装卡在轴类零件的预设环形卡槽内，限制轴上套装零件的轴向窜动，避免传动、支撑类部件在设备运行过程中出现轴向位移偏差。日常做结构设计时，这类挡圈的应用场景覆盖极广，小到小型电机输出轴、气动元件活塞杆、微型减速器的传动轴，大到输送线托辊轴、工装夹具的定位销轴，只要存在轴上零件需要轴向固定、且轴向载荷不大的工况，都能看到这类零件的身影，相比轴端挡板、圆螺母锁紧等固定方式，它不需要额外加工螺纹孔或者预留较大的轴端安装空间，装配效率高，拆卸也仅需卡簧钳即可完成，后期维护更换的成本极低。从结构设计逻辑来看，

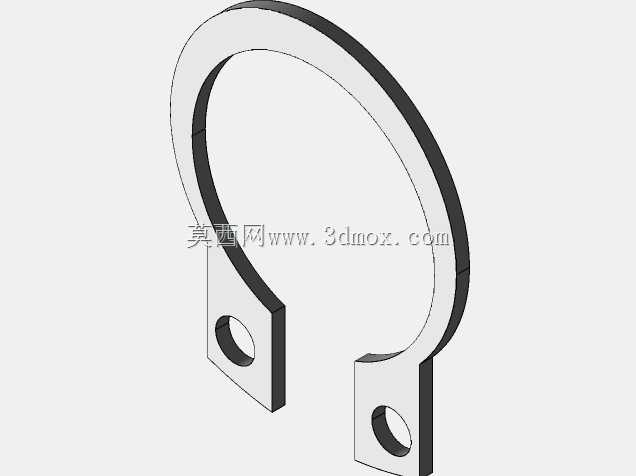

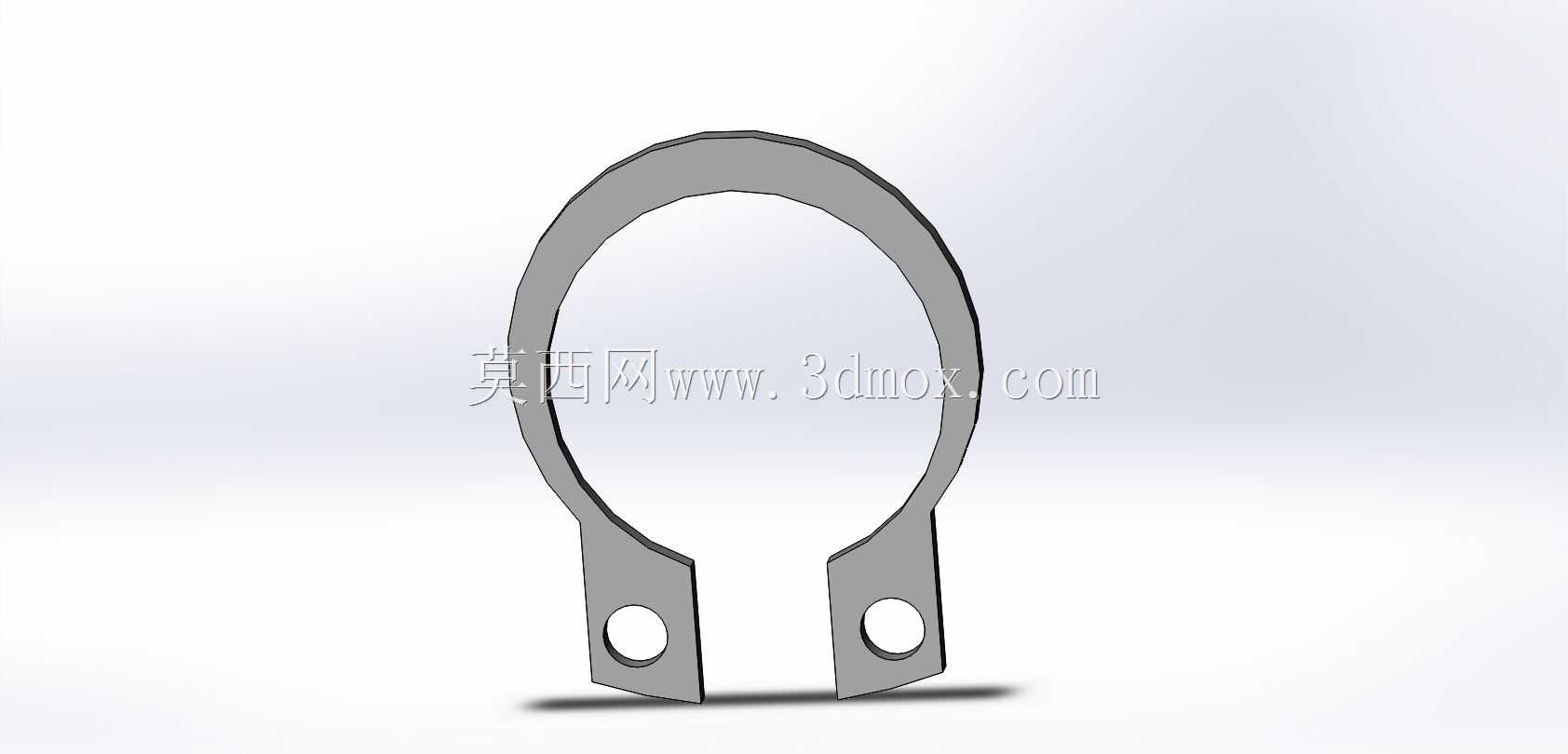

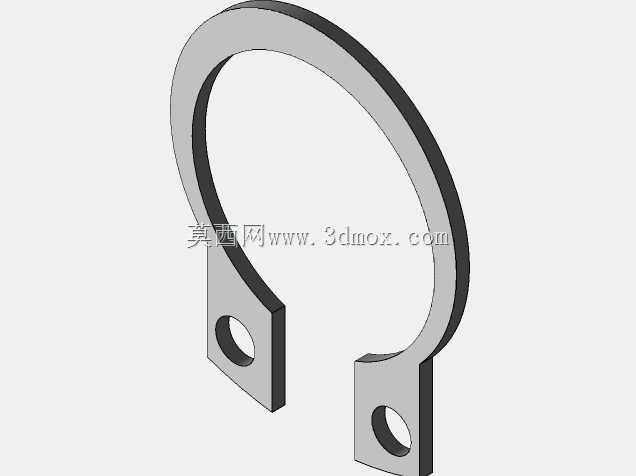

　　这款挡圈采用开口式C型结构，两个伸出端带有专门的工艺圆孔，是专门为卡簧钳的钳头预留的装夹位，装配时将卡簧钳的两个钳头插入对应孔内，施力捏合即可缩小挡圈的整体外径，方便将挡圈套入轴上的卡槽内，撤去外力后挡圈依靠自身的弹性形变张力恢复原有尺寸，卡入卡槽后外圈突出轴面的部分就能抵住轴上零件的端面，实现轴向限位。设计这类挡圈时，首先要匹配轴径的实际尺寸，这款适配10mm轴的挡圈，内径在自由状态下要略小于轴上卡槽的底径，保证卡入卡槽后有足够的张紧力不会松脱，同时挡圈的厚度要和卡槽的宽度匹配，避免挡圈在卡槽内出现轴向晃动，两个装夹孔的中心距要符合常规卡簧钳的尺寸范围，保证通用工具就能完成装配，不需要定制专用工装。从安装边界来看，选用这款挡圈时，

　　首先要在轴的对应位置加工符合尺寸要求的环形卡槽，卡槽的深度要保证挡圈卡入后，突出轴面的高度足够抵住被固定零件的端面，同时不能突出过多导致和相邻零件产生运动干涉；卡槽的位置要根据被固定零件的装配位置确定，要考虑轴上套装零件的轴向公差，避免挡圈装配后零件仍存在窜动间隙；另外要注意挡圈的安装方向，正常工况下挡圈的承力面要正对被固定零件的轴向受力方向，避免挡圈受侧向力出现变形脱出。很多新手工程师在选型时容易忽略挡圈的载荷上限，这类弹性挡圈仅能承受中等及以下的轴向载荷，如果轴上零件存在较大的轴向冲击载荷，就不能单独依靠这类挡圈做轴向固定，需要搭配轴肩或者其他限位结构组合使用，避免挡圈受冲击变形失效。另外在建模过程中，要注意挡圈的开口处圆角、

　　装夹孔的边缘倒角这些细节，这些工艺结构不仅能降低装配时挡圈和轴、零件的刮擦，也能减少挡圈热处理时的应力集中，避免挡圈在反复形变过程中出现断裂。实际生产中这类挡圈一般采用弹簧钢冲压成型后做热处理，保证足够的硬度和弹性，建模时还原这些工艺细节，也能为后续的有限元受力分析、装配干涉检查提供准确的模型基础，避免在虚拟装配阶段出现尺寸偏差，导致实际生产时零件无法装配。
