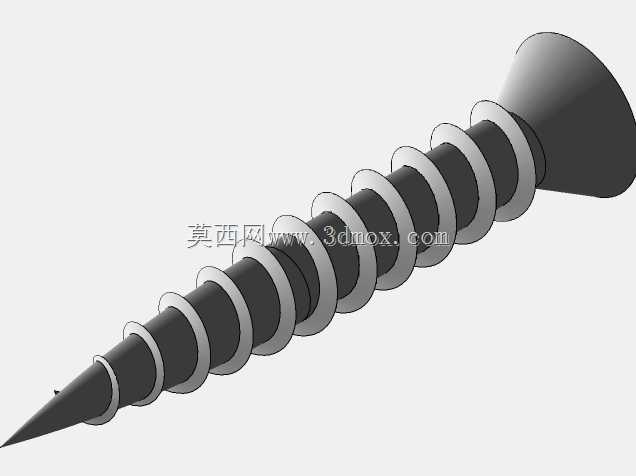

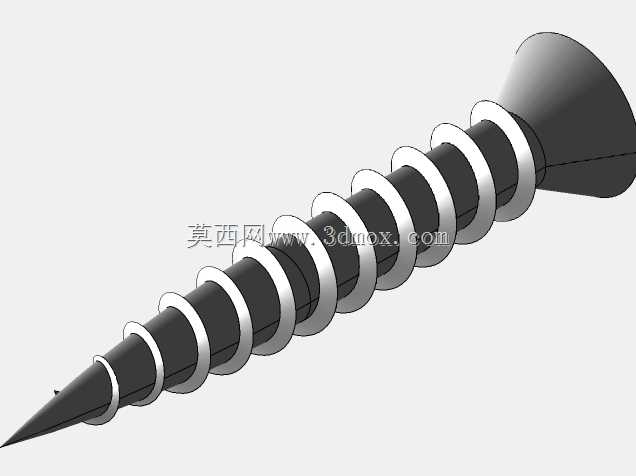

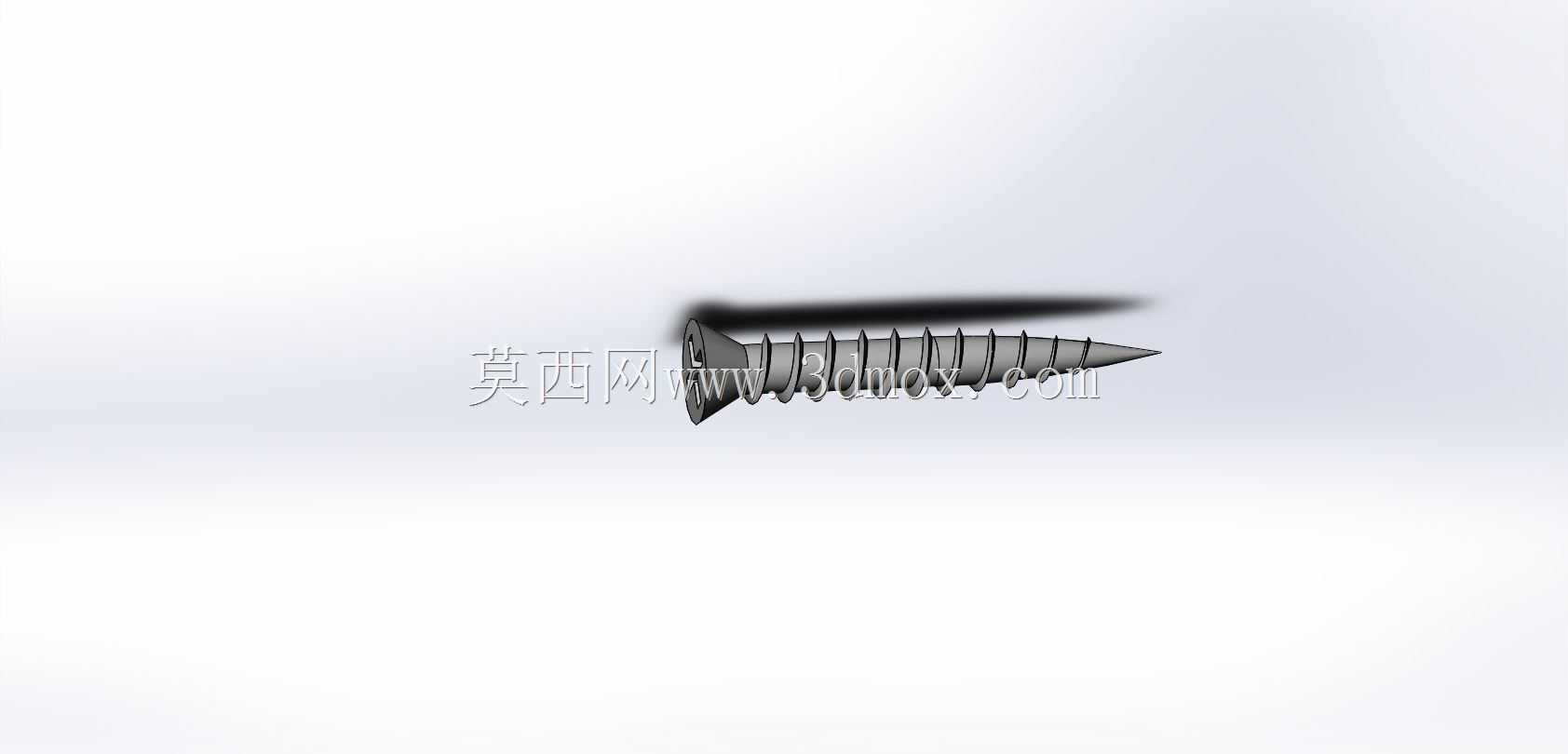

沉头自攻螺钉精密结构三维数模

　　在通讯终端设备的壳体装配场景中，这类沉头自攻螺钉是最常用的可拆卸连接构件，不同于机牙螺钉需要配套预制内螺纹或压铆螺母柱，自攻结构可以直接在预制的光孔内挤压出适配的啮合螺纹，大幅减少通讯类产品外壳装配的工序数量，尤其适合ABS、PC+ABS这类常用工程塑料材质的机壳拼接，在手机、对讲机、小型通讯终端的内部PCB板固定、壳体扣合位锁附场景中应用占比超过六成。从结构设计逻辑来看，沉头的锥面角度严格匹配通用的90度沉孔设计标准，锁附完成后螺钉头部可以完全沉入工件表面以下，不会出现凸起干涉，这对于通讯类产品的外观平整度要求、内部堆叠的空间利用率提升都有实际意义，避免螺钉头突出占用内部走线或者元器件布置空间。螺纹部分采用的是宽牙距的自攻牙型，

　　牙山角度经过优化，在攻入塑料材质预制孔时不会产生过大的径向挤压力，能有效降低塑料壳体孔位开裂的风险，同时牙底到牙顶的过渡圆弧做了弱化处理，减少应力集中点，保证反复拆装3-5次后依然能保持足够的锁附力，不会出现滑牙失效。钉尖部分采用的是缩径导向结构，攻入时可以自动对准预制孔中心，不需要额外的导向治具辅助，在流水线人工装配或者自动锁螺丝机作业时都能提升对位效率，减少歪钉、浮钉的不良率。从安装边界尺寸来看，这款螺钉的头部直径、沉头深度、螺纹外径、有效锁附长度都做了标准化适配，对应的预制沉孔大径、光孔内径都有明确的适配区间，在做结构设计时，只需要按照对应规格预留孔位参数，不需要额外做螺纹建模，直接调用数模就能完成整机的装配干涉检查，

　　能有效缩短结构设计阶段的孔位校验周期。在实际的结构验证环节，这类螺钉的数模可以直接用于模拟锁附过程的应力分布，提前预判塑料壳体孔位的壁厚是否足够承受锁附扭矩，避免后期试模时出现孔位发白、开裂的问题。不同于普通的外六角或者盘头螺钉，沉头结构的锁附深度需要严格控制，数模中预留的头部锥面与沉孔的配合间隙也做了精准还原，在做装配仿真时可以直接验证锁附到位后头部与工件表面的平齐度，避免出现头部突出或者沉孔过深导致锁附力不足的问题。在通讯工具类产品的跌落测试仿真中，精准的螺钉数模可以还原连接位的受力传导路径，帮助结构工程师判断锁附点的布局是否合理，是否需要在螺钉柱周边增加加强筋来提升抗冲击性能。另外，这款螺钉的杆部长度做了分段设计，

　　靠近头部的位置有一段无螺纹的光杆段，在锁附到位后光杆段可以与预制孔形成小间隙配合，起到一定的定位作用，减少两个被连接件之间的错位量，对于通讯设备内部需要精准对位的PCB板、屏蔽罩等构件的固定有很好的适配性。螺纹的收尾部分做了退刀结构的还原，避免螺纹加工末端的不完整牙型影响锁附手感，同时也能减少攻入时的切削碎屑产生，对于通讯类产品需要控制内部异物的要求有很好的适配性，避免碎屑掉落到电路板上造成短路风险。
