带安装法兰的直角导流弯头结构

　　在工业流体输送、通风排气、小型设备气路布设场景里，管路走向受设备内部空间、安装点位限制，往往需要做90度转向衔接，常规无固定结构的弯头在设备运行产生振动、管路存在小幅应力形变时，很容易出现接口错位、密封失效甚至脱落的问题，带法兰的弯头就是针对这类安装痛点设计的管路转向连接件。从实际使用场景来看，这类带安装法兰的弯头常应用在通讯基站设备的内部散热风道、小型工业设备的气路分支、自动化产线的低压流体输送管路中，区别于管道系统中大口径焊接法兰弯头，这类小规格弯头的法兰结构直接集成在弯头本体上，不需要额外搭配转接法兰盘，能大幅压缩安装占用的空间，适配设备内部紧凑的布设环境。

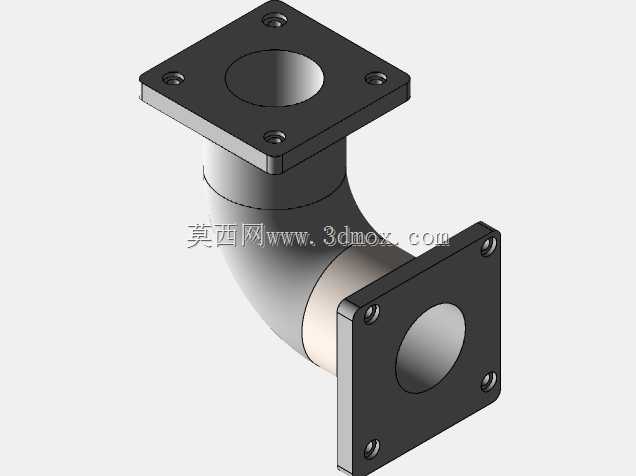

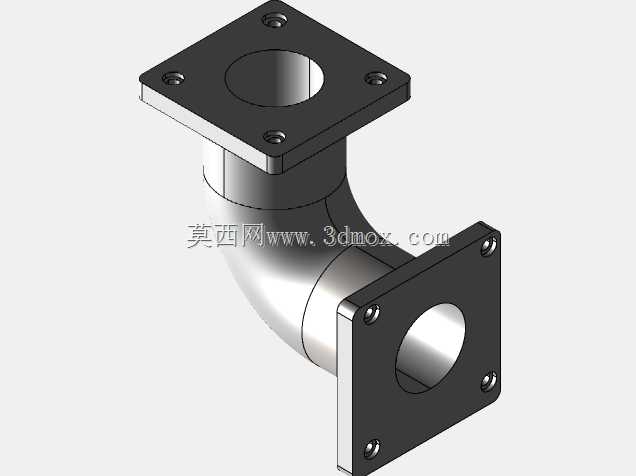

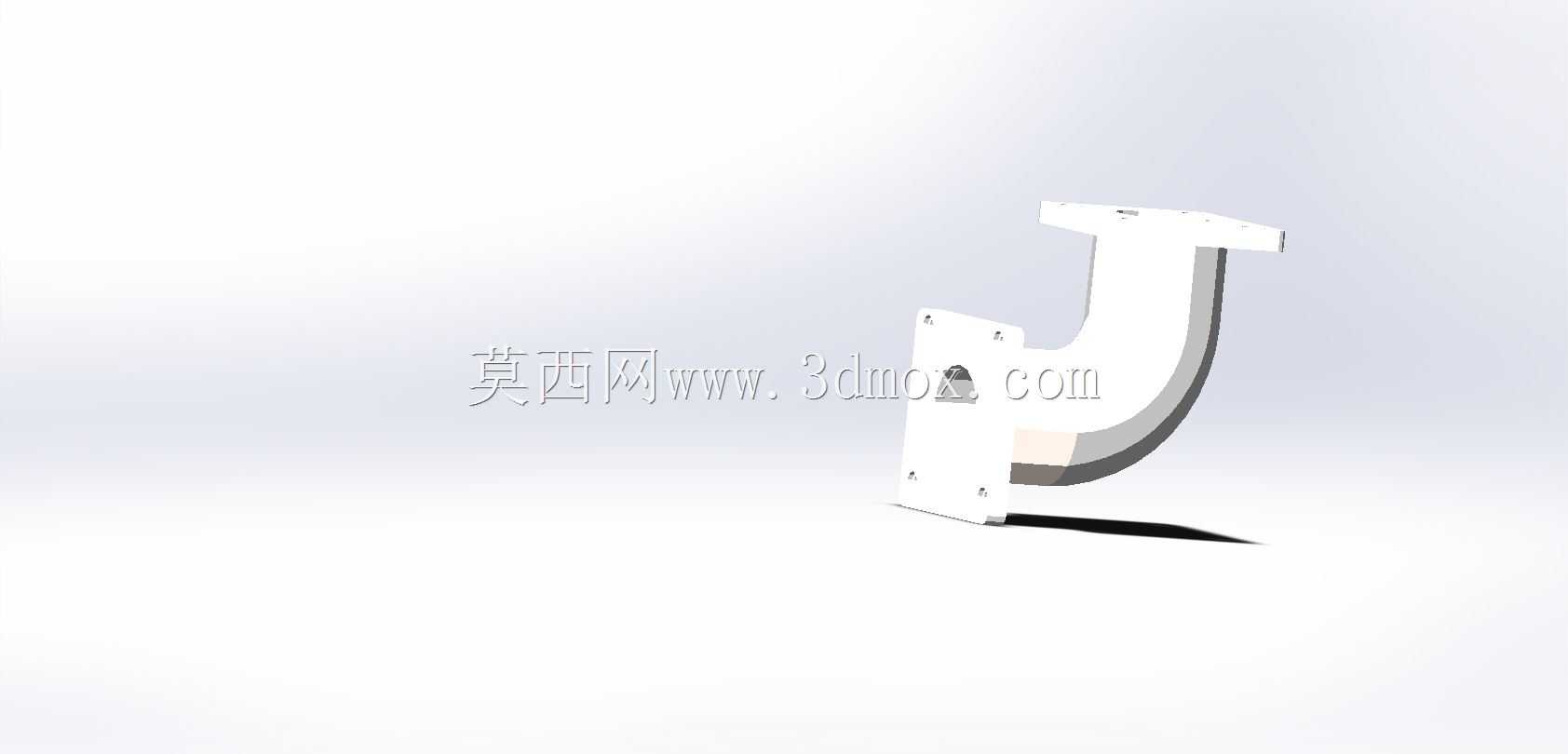

　　设计这类弯头时，首先要考虑的是流道的顺滑过渡，直角转向位置如果做尖锐折角，流体经过时会产生明显的紊流，不仅会增大管路的压损，在气路场景下还会产生额外的风噪，因此建模时弯头的转弯段采用等曲率圆弧过渡，内壁曲率保持一致，避免出现截面突变，保证流体经过转向时的流态稳定。法兰部分的设计完全围绕安装可靠性展开，法兰盘与弯头的其中一个接口端面做一体化成型，法兰面上预留的安装孔位按照通用安装间距布设，孔位做沉头处理，安装时螺丝可以完全沉入孔内，不会突出法兰表面影响贴合度，法兰与安装基面接触的一面做平面度公差控制，保证安装后能与基面紧密贴合，配合密封垫就能实现可靠的端面密封，避免接口位置出现泄漏。

　　从安装边界来看，弯头的两个接口分别对应不同的连接需求，带法兰的一端用于和设备壳体、安装基座做刚性固定，另一端为直插式接口，可直接对接同规格的软管或硬管，接口外径做了公差适配，保证插接后不会出现松旷。整体外形的轮廓尺寸经过优化，弯头外侧的转弯半径控制在合理范围，既保证流道顺滑，又不会因为转弯半径过大导致整体占用空间超标，法兰盘的外轮廓尺寸略大于弯头本体直径，预留的安装孔中心距匹配常规的设备安装孔位标准，不需要在安装基面上做额外的非标打孔加工，降低现场安装的加工成本。

　　建模过程中需要重点关注几个结构细节：一是法兰与弯头本体的衔接位置做了圆角过渡，避免应力集中，因为设备运行时的振动会持续对衔接位置产生交变应力，如果是直角衔接很容易在长期使用后出现开裂问题，圆角过渡可以有效分散应力，提升结构的抗疲劳强度；二是弯头的壁厚保持均匀一致，不管是转弯段还是法兰衔接段，壁厚偏差控制在合理范围内，避免注塑或者机加工时出现缩痕、壁厚不均导致的强度差异；三是法兰上的安装孔位置度做严格约束，保证多个孔位的相对位置准确，安装时不会出现螺丝无法对齐孔位的问题。

　　在实际选型使用时，这类弯头的安装固定逻辑非常清晰，先将法兰端对准安装基面的对应位置，穿入固定螺丝锁紧，保证法兰端面与基面完全贴合，再将另一端的接口对接对应管路，根据输送介质的不同选择合适的密封方式，气体输送可在法兰端面加薄橡胶密封垫，液体输送可配合密封胶使用。相比普通的插接式弯头，这种带集成法兰的结构不需要额外的管卡做固定，安装步骤更简洁，固定后的结构强度更高，能承受一定的管路拉扯力，在设备移动、小幅振动的工况下也能保持连接位置的稳定性，不会出现管路移位的问题。对于结构设计人员来说，这类标准结构件的三维模型可以直接导入设备整体装配中，提前验证安装空间是否充足，检查管路走向是否与其他零部件产生干涉，在设计阶段就规避安装时可能出现的空间冲突问题，减少后续样机试制时的改模成本。
