SB120安德森双层连接器插座结构

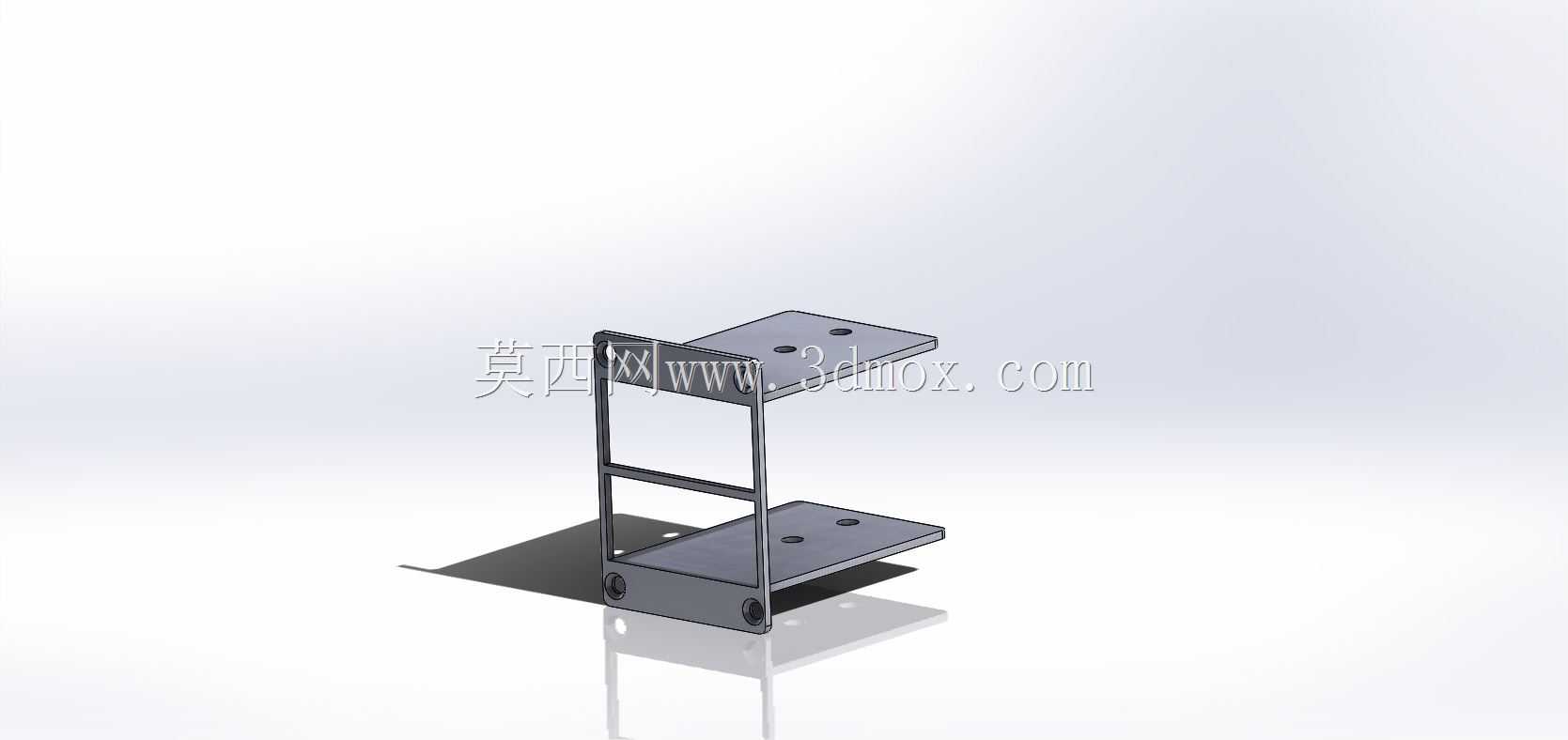

　　在储能系统、后备电源的大电流连接场景里，接插件的结构可靠性直接决定整套供配电链路的稳定性，这款SB120规格的安德森连接器插座采用双层堆叠式安装支架设计，专门适配LFP磷酸铁锂电池组、UPS不间断电源这类需要大电流通断、多回路并行连接的应用场景。从实际工程选型角度看，常规单路安德森连接器多采用单座独立安装的形式，当设备内部需要两路同规格大电流回路并行布置时，独立安装不仅会占用更多机柜内部的安装平面空间，两个独立插座之间的定位公差还容易导致外接插头插拔时出现对位偏差，长期使用会加剧接插件端子的磨损，增大接触电阻带来的发热隐患。这款双层结构的安装支架将两个SB120插座的安装位沿垂直方向分层布置，

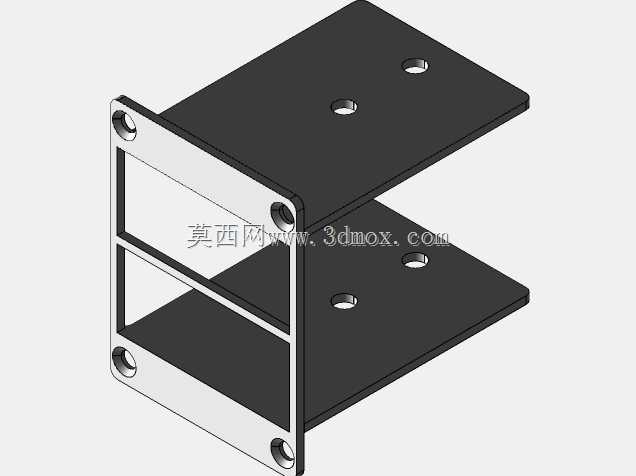

　　上下两层安装板的平面平行度通过两侧的立式支撑筋保证，支撑筋与上下安装板采用一体化折弯成型结构，省去了额外拼接紧固件带来的装配累积误差，安装时只需要将支架整体通过底部的固定孔锁附在设备内部的安装基面，就能一次性完成两个插座的定位固定，相比两个独立插座分别安装，能节省近40%的平面安装空间，同时上下层的间距经过实际插拔验证，预留了足够的手部操作空间，插拔上层插头时不会和下层插座或线缆产生干涉。从结构设计细节来看，上下两层安装板上都预先加工了与SB120插座匹配的安装定位孔，孔位公差控制在±0.1mm范围内，刚好适配插座本体的安装凸台，装配时不需要额外调整对位，插座卡入安装孔后可以通过自带的卡扣或者侧边螺丝完成固定，

　　不会出现使用过程中插座移位的问题。支架两侧的立式支撑采用等宽的钣金折弯结构，折弯处做了圆角过渡处理，避免应力集中导致的支架变形，支撑筋的厚度根据SB120连接器满负荷载流时的插拔力做了强度校核，在单侧承受150N插拔力的情况下，支架的变形量小于0.2mm，不会因为长期插拔导致支架歪斜、上下层错位。支架底部的两个固定孔采用腰型孔设计，安装时可以根据设备基面的实际螺孔位置做小范围的位置调整，降低了机柜内部安装基面的加工精度要求，适配性更强。在实际应用场景中，这种双层连接器结构常被用在机架式UPS的电池舱内部，两层插座分别对应电池组的主功率回路和均压回路，或者在大容量LFP电池簇中作为两组电池模块的并联输出接口，

　　垂直分层的布置方式可以让两路出线分别沿支架两侧走线，线缆排布更规整，不会出现线缆交叉堆叠的情况，方便后期运维时的线路排查。同时支架的金属材质本身具备一定的电磁屏蔽作用，能够减少大电流回路通断时对外界弱电信号的电磁干扰，在通讯基站后备电源这类对电磁兼容有要求的场景中，这种金属支架的结构比塑料安装座更有优势。从安装边界尺寸来看，整个双层支架的总高度控制在常规1U设备安装空间的允许范围内，不会超出机柜内部的层间高度限制，安装板的宽度与SB120插座的本体宽度匹配，两侧没有多余的外伸结构，在紧凑的电池舱内部也能顺利完成装配。设计过程中还特意考虑了接插件的散热需求，上下两层安装板之间预留了足够的空气流通间隙，插座满负荷载流产生的热量可以通过间隙间的空气对流散出，不会因为两层结构紧贴导致热量积聚，降低接插件长期高温工作带来的老化风险。另外，支架表面做了防锈钝化处理，在电池舱内部可能存在凝露、弱腐蚀性气体的环境中，也能长期保持结构强度，不会出现锈蚀卡滞的问题，适配工业级后备电源设备的长使用寿命要求。
