嵌入式SB50安德森双极连接器插座结构

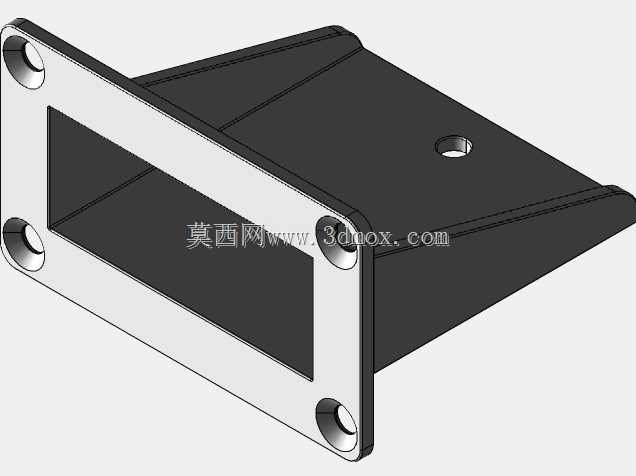

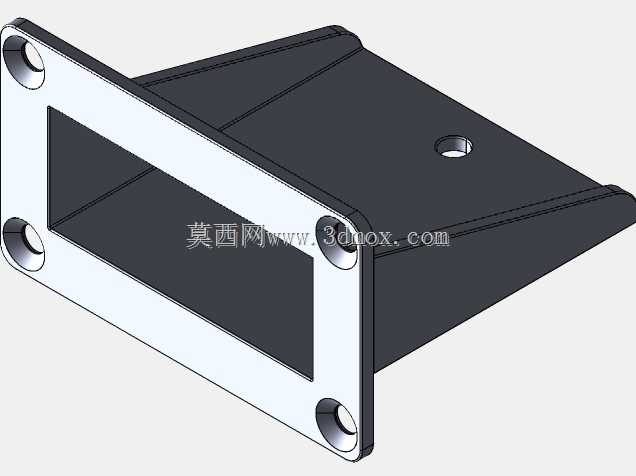

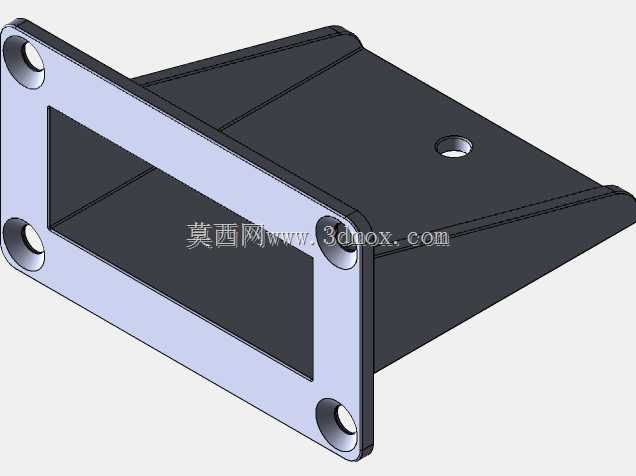

　　在储能电源、工业移动供电、电动作业设备的布线环节里，大电流接插件的安装可靠性一直是结构设计需要重点考量的部分，这款SB50规格的双极安德森连接器插座，就是针对电池盒内嵌安装场景做的适配结构。不同于外露式接插件的安装逻辑，嵌入式设计要求插座本体完全藏入设备壳体内部，仅留出插合端面与外部插头对接，这就对安装法兰的定位精度、本体的避让空间做了明确的约束。从结构上看，安装法兰采用带圆角的矩形板式设计，四个角位预留了沉头安装孔，安装时螺丝从法兰正面锁入设备壳体的预埋螺柱，沉头结构可以保证螺丝端面不突出法兰平面，避免插头插合时与螺丝发生干涉，法兰与插座本体之间做了三角加强筋连接，因为大电流接插件在插拔时会产生不小的侧向力，

　　加强筋可以分散插拔力对安装位的冲击，避免长期使用后法兰与本体连接处出现开裂。插座本体采用锥台过渡结构，从法兰端向接线端逐步收窄，这种设计一方面可以减少嵌入式安装时对电池盒内部空间的占用，给内部的接线端子、线缆弯折留出足够余量，另一方面锥面结构可以在安装时起到导向作用，方便插座从壳体外侧推入安装位，不需要额外做对位调整。法兰端面的矩形开口是插头插合的对位窗口，窗口尺寸严格匹配SB50安德森插头的外形轮廓，插合时插头可以顺着窗口滑入内部的极片卡槽，不会出现偏斜插歪的情况，本体顶面预留的定位小孔，是用来和设备内部的限位卡筋配合，防止插座在长期插拔过程中出现周向转动，避免内部接线端子因为扭转出现松脱。实际选型应用时，

　　需要注意安装边界的尺寸预留：法兰平面要贴合设备壳体的外表面，壳体上的开孔尺寸要略大于插座本体的最大截面尺寸，单边留出0.2mm的安装间隙，同时要保证壳体内部插座的接线端留出至少30mm的线缆弯折空间，方便大平方线缆的接线操作，不会因为线缆硬折导致绝缘层破损。这款插座的设计重点在于兼顾安装牢固性和内部空间利用率，法兰的四个安装孔位做了对称设计，既可以正装也可以根据设备布线方向旋转180度安装，适配不同的走线方向，加强筋的厚度做了均匀化处理，注塑成型时不会出现缩痕，同时也能满足结构强度要求，不会因为外力冲击出现断裂。在电动叉车、便携式储能电源、移动充电桩这类需要频繁插拔大电流供电接口的设备上，

　　这种嵌入式安装的插座可以避免接插件突出壳体外，减少运输、使用过程中因为磕碰导致接插件损坏的概率，同时法兰与壳体贴合的安装方式也能起到一定的防尘作用，减少灰尘进入设备内部的概率。设计建模过程中，需要重点关注安装孔的位置度公差，四个沉头孔的相对位置偏差要控制在0.1mm以内，保证安装时螺丝可以顺利穿入螺柱，不会出现锁付偏斜的情况，插合窗口的尺寸公差要控制在正差0.1mm以内，既保证插头可以顺利插入，也不会因为间隙过大出现插头晃动的问题，本体的壁厚保持均匀2.5mm，既满足结构强度要求，也能控制材料成本，加强筋的厚度控制在1.5mm，避免壁厚不均导致的注塑缺陷。
