SB175双极安德森连接器插座结构

　　在移动储能、车载供电、工业大电流回路的搭建场景里，大电流连接器的安装适配一直是结构设计环节容易踩坑的点，很多工程师在做电池盒出线、车载设备供电接口布局时，经常遇到连接器本体固定不牢、面板开孔对位偏差、接插后受力不均导致接触电阻超差的问题，这款SB175规格的双极安德森连接器插座安装结构，就是针对这类实际装配痛点做的适配设计。

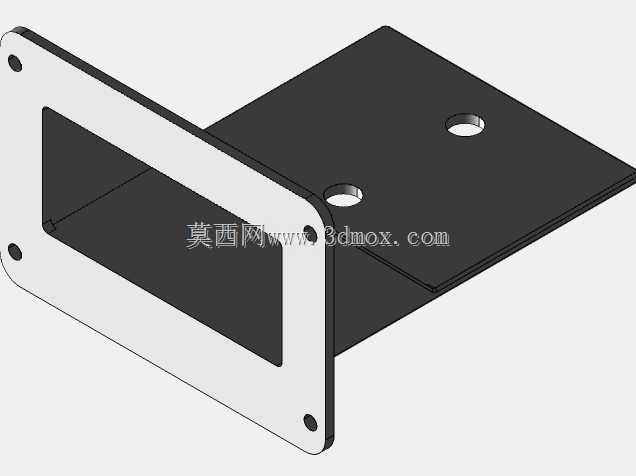

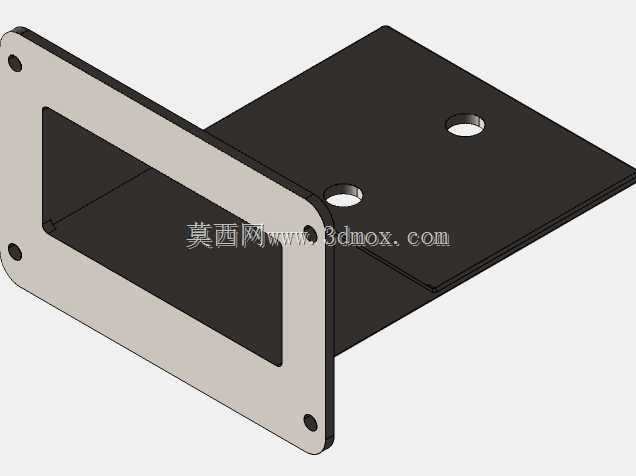

　　从实际使用场景来看，这类175A额定载流的安德森连接器，普遍用在低速电动车电池包外接充电、房车辅助电池并联、工业移动电源大功率输出、光伏储能便携电站的外接回路里，工作场景往往伴随振动、温差变化、偶尔的外力拉扯，所以插座端的固定结构不能只考虑静态装配，还要兼顾动态工况下的连接可靠性。这款安装结构采用折弯钣金作为安装载体，前端的法兰面做了沉头孔位设计，四个角的安装孔刚好匹配面板开孔后的螺丝固定位，装配时沉头孔可以让螺丝端面完全没入钣金平面，不会突出干涉连接器本体的接插动作，也避免了螺丝凸起剐蹭接插人员的手部或者外接线缆的绝缘层。

　　设计思路上没有采用额外的塑料转接座，而是直接用冷轧钢板折弯成型安装支架，一方面钣金件的抗形变能力比塑料支架强很多，在车载振动场景下不会出现支架开裂导致的连接器松脱，另一方面钣金支架的折弯边刚好可以托住连接器插座的尾部，当插头插入时产生的轴向推力会直接传导到折弯的钣金立面上，不会让连接器本体的固定耳片长期受剪切力，有效提升了长期使用的结构稳定性。支架底板上预留的两个腰型安装孔，是给整体结构固定在电池盒内壁或者设备安装基面用的，腰型孔的设计预留了±2mm的安装调节余量，就算设备基面的预装螺柱存在少量位置偏差，也能顺利对位安装，不用现场二次扩孔，降低了现场装配的难度。

　　外形尺寸方面，前端法兰面的外轮廓尺寸刚好匹配SB175双极安德森插座的面板安装开孔尺寸，法兰边的宽度比连接器本体的安装耳宽出3mm，装配后可以完全遮盖面板上的开孔边缘，就算开孔时存在少量毛边或者尺寸偏差，也能被法兰边完全盖住，提升外观整洁度的同时，也避免开孔毛边割伤连接器的塑料外壳。支架的折弯高度经过精准核算，刚好让连接器的接插端面和设备外面板齐平，不会出现插座凹陷在面板内导致插头插不到位，也不会突出面板过多容易被外力磕碰损坏。安装边界上，支架尾部预留了足够的线缆弯折空间，当16平方或者25平方的大电流线缆压接在插座端子上后，线缆的最小弯折半径不会被支架结构干涉，避免线缆长期处于弯折受力状态导致线芯断裂或者绝缘层破损。

　　从结构细节来看，钣金件的边缘都做了钝化处理，没有尖锐的毛刺，装配时不会划伤操作人员，也不会割破线缆的绝缘层。表面采用黑色喷塑处理，一方面提升了钣金件的防锈能力，在户外或者潮湿的使用场景下不会轻易生锈，另一方面黑色的表面处理和大部分工业设备、电池盒的内部配色保持一致，不会显得突兀。法兰面和连接器接触的一侧做了平面度校准，装配后连接器和法兰面之间没有缝隙，不会让灰尘、水汽顺着缝隙进入设备内部，满足基础的防尘防护要求。在实际选型适配时，只要设备面板的开孔尺寸匹配SB175双极连接器的标准开孔，就可以直接使用这款安装支架，不需要额外修改连接器本身的结构，也不用单独设计定制安装件，能大幅缩短结构设计的周期，也减少了开模或者定制加工的成本。针对不同的安装基面，还可以通过调整支架底板的固定孔位置，适配不同的安装间距，不用重新设计整体结构，具备一定的通用适配性。在大电流回路的连接设计中，很多工程师往往只关注连接器本身的载流参数，忽略了安装固定结构的可靠性，实际上很多连接器的接触故障都是因为固定结构松动，导致接插位置出现偏移，端子之间的接触压力不足，长期大电流工作时出现发热烧蚀的问题，这款安装结构通过刚性的钣金支撑，让连接器始终保持在正确的安装位置，接插时端子可以完全对位，保证接触压力符合设计要求，从安装结构层面降低了大电流回路的连接故障风险。
