自动化直接式旋转编码器三维建模作品

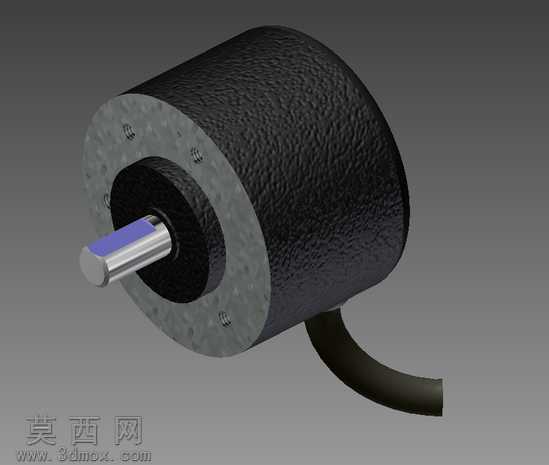

本作品为自动化直接式旋转编码器的三维建模成果，建模过程依托专业三维设计软件完成，整体严格遵循工业级编码器的实际结构比例进行1:1还原，确保各部件尺寸匹配实际工业产品的装配公差要求。建模初期先梳理编码器的核心结构组成，将整体拆分为主体外壳、前端法兰端盖、中心输出轴、尾部出线线缆四个核心模块，分别进行独立建模后再完成整体装配约束。外壳部分采用实体建模方式，还原了工业编码器外壳的磨砂质感纹理，通过材质参数调整模拟铸铝外壳的哑光金属质感，表面的细微凹凸纹理通过纹理贴图结合凹凸通道参数实现，还原真实工业产品的表面处理工艺效果。前端法兰端盖部分精准还原了端盖上的安装沉孔、定位标识细节，端盖与主体外壳的配合面做了贴合度处理，模拟实际产品的密封装配结构，端盖材质设置为磨砂金属质感，与外壳材质形成细微的视觉区分，突出部件的装配层次。中心输出轴部分做了分层结构设计，轴身主体为光亮金属材质，轴端的定位切面做了精准的轮廓绘制，轴身与端盖中心的轴承配合位置做了对应的结构预留，还原轴件转动的装配空间，轴端的标识色带通过材质色彩区分实现，还原实际产品的轴端标识设计。尾部出线线缆部分采用柔性建模方式，还原线缆自然弯曲的形态，线缆外皮设置为黑色哑光橡胶材质，模拟工业线缆的外皮质感，线缆与主体外壳的出线位置做了收口结构处理，还原实际产品的线缆固定结构。渲染阶段采用三点布光方式，主光源从侧上方打亮主体轮廓，辅助光源补充暗部细节避免出现死黑区域，背光源勾勒产品边缘轮廓提升立体感，背景采用中性灰色调突出产品主体，最终渲染效果清晰展现编码器的各部分结构细节与材质质感，可用于自动化设备的装配仿真、方案展示、教学演示等场景，能够直观呈现直接式编码器的外观形态与结构特征，为自动化系统的设计选型、装配校验提供直观的三维参考依据。
