带PCB安装位的PSD传感固定基座结构

　　在工业光电检测、位移精准测量、设备对位校准这类场景里，PSD位置敏感传感器的安装稳定性直接决定检测数据的可靠性，很多现场调试时出现的零点漂移、数据跳变问题，追根溯源都是安装基座没有兼顾传感器定位、PCB承载和外部接线的空间预留，导致传感器受外力拉扯、PCB板悬空受振、接线端受力松脱。这套结构的设计核心，就是把PSD传感元件的定位、配套信号处理PCB的固定、外部接口的防护整合在同一块安装基板上，省去现场拼装多个零散支架的调试工作量，也避免多零件拼接带来的累计装配误差。

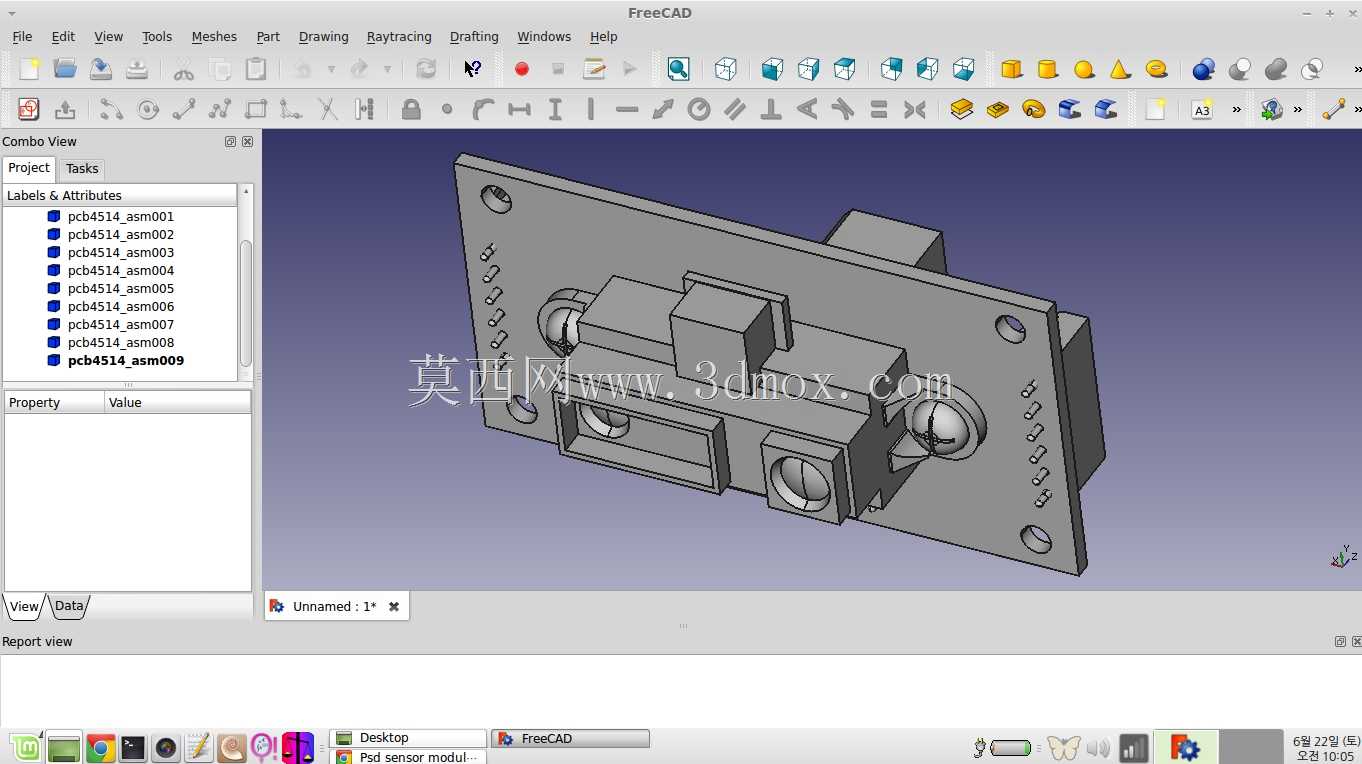

　　从结构布局来看，整块安装基板采用平板式设计，四个角预留了沉头安装孔，安装时可以直接通过螺丝把整个模块固定在设备的安装立板或者型材架上，沉孔设计可以让螺丝头完全没入基板表面，不会突出干涉周边的运动部件。基板中部靠上的位置是PSD传感元件的定位槽，槽体的尺寸和传感器的外形做了小间隙配合，单边预留0.1mm的装配余量，既可以保证传感器装入后不会出现横向窜动，也不会因为公差过紧导致装配时压损传感元件的外壳。传感器定位槽的两侧设计了对称的弹性压片结构，压片和基板一体加工成型，装入传感器后压片可以靠自身的弹性抵住传感器的侧面，不需要额外打胶或者加装压块就能完成传感器的固定，后期需要更换传感器时，只需要用小螺丝刀拨开压片就能直接取出元件，维护效率比传统螺丝压接的结构高很多。

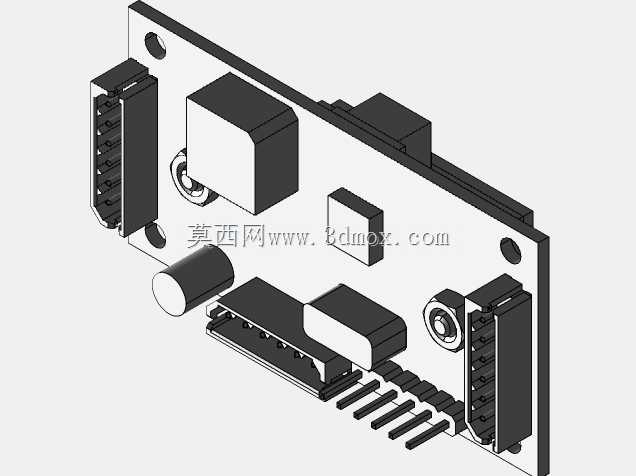

　　传感器定位槽的下方预留了矩形的PCB安装区域，区域内设置了三个带螺纹的安装柱，安装柱的高度和配套信号处理PCB的板厚匹配，PCB板对准安装柱放上后，用微型螺丝就能完成固定，安装柱的高度刚好让PCB板和基板之间留出2mm的间隙，这个间隙一方面可以避免PCB背面的焊点直接接触金属基板造成短路，另一方面也能给板上的贴片元件留出散热空间，避免长时间工作时热量堆积影响信号处理电路的稳定性。PCB区域的侧边预留了接口让位槽，外部的电源、信号输出接线可以通过这个槽位直接接在PCB的接线端上，槽位的边缘做了圆角处理，不会划伤接线的绝缘层，同时槽位的宽度刚好可以容纳常见的DB9、端子台这类接插件，不会出现接插件和基板干涉无法插紧的问题。

　　基板的两侧设计了成排的散热槽，这些散热槽不是装饰结构，一方面可以减轻整个模块的整体重量，对于安装在运动部件上的场景来说，更轻的安装基座可以降低运动时的惯量，减少设备启停时的振动冲击；另一方面散热槽可以增加基板和空气的接触面积，传感器和PCB工作时产生的热量可以通过基板快速传导到周边空气中，避免密闭结构导致的局部温升过高。在传感器的受光面一侧，基板上预留了挡边结构，挡边的高度略高于传感器的受光面，可以阻挡周边的杂散光直接照射到PSD的检测面上，减少环境光对检测精度的干扰，同时挡边也能起到物理防护作用，避免现场调试时工具、工件意外磕碰损坏传感器的受光窗口。

　　实际装配时，只需要先把PSD传感器卡入中部的定位槽，确认弹性压片完全抵住传感器壳体，再把焊好元件的PCB板对准下方的安装柱，拧上固定螺丝，接好传感器和PCB之间的软排线，最后把外部接线通过侧边的让位槽接在PCB的接线端子上，就可以完成整个模块的组装，整个装配过程不需要复杂的工装，普通的装配人员按照作业指导书就能在几分钟内完成组装。安装到设备上时，只需要对准设备安装面上的对应孔位，拧上四个角的固定螺丝，就可以完成整个模块的固定，不需要额外调整传感器的角度和位置，因为基板上的定位槽已经把传感器的位置精度控制在了装配公差范围内，相比传统的零散支架安装方式，可以省去大量的现场校准时间。

　　在长期运行的场景下，这种一体化的结构也有明显的优势，传统的分体式安装结构，传感器支架和PCB支架是分开固定的，设备长期运行产生的振动会导致两个支架之间出现相对位移，传感器和PCB之间的软排线会反复受拉扯，很容易出现排线松脱、焊点断裂的问题，而这套结构把所有元件都固定在同一块基板上，振动时所有元件的振动幅度和频率保持一致，软排线不会受到额外的拉扯力，大幅提升了长期运行的可靠性。同时基板采用金属材质加工，本身可以起到一定的电磁屏蔽作用，减少周边伺服电机、变频器产生的电磁干扰对PSD传感器输出信号的影响，对于工业现场复杂的电磁环境来说，这种自带屏蔽效果的结构可以有效降低信号的噪声，提升检测数据的稳定性。
