直齿轮结构有限元应力分析三维建模

项目分类:齿轮 发布时间:2022-07-30 ID:690739
  • 直齿轮结构有限元应力分析三维建模
  • 直齿轮结构有限元应力分析三维建模

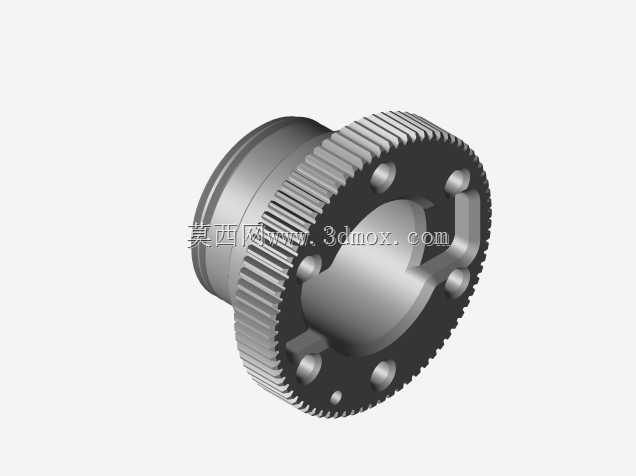

  在中小功率传动系统的开发流程中,直齿轮作为应用最广泛的动力传递零件,其齿面接触应力、齿根弯曲应力的分布状态直接决定了整套传动机构的服役寿命与运行可靠性,很多现场出现的断齿、点蚀、异常磨损故障,追根溯源都是设计阶段未对齿轮受力状态做精准校核,仅依靠经验公式选取参数导致的。本次完成的直齿轮分析模型,完全围绕实际传动工况的受力边界搭建,没有做脱离工程实际的理想化简化,可直接为同规格带轮毂直齿轮的结构优化、参数校核提供参考依据。从结构设计逻辑来看,这款直齿轮采用了一体化轮毂结构,中间设置的阶梯轴孔是为了匹配对应直径的传动转轴,轴孔内壁预留的键槽位置可通过平键实现齿轮与轴的周向固定,避免动力传递过程中出现相对打滑;轮毂外侧均匀分布的多个沉孔,

  一方面是为了降低齿轮整体转动惯量,让传动启停过程的动态响应更平稳,减少转轴承受的附加冲击载荷,另一方面也可作为装配过程中的工艺孔,方便工装卡具夹持完成齿形精加工、动平衡校正等工序。齿圈部分的参数选取完全匹配常规开式传动的使用需求,齿顶高、齿根圆角都按照通用传动标准做了优化,尤其是齿根位置的过渡圆弧,没有采用容易引发应力集中的尖角设计,可有效分散轮齿受载时的弯曲应力,降低齿根断裂的风险。在有限元分析的边界设置上,模型完全还原了齿轮实际啮合的受力状态:将轮毂内孔表面设置为固定约束,模拟齿轮与转轴过盈配合后的限位状态,在轮齿啮合位置施加对应额定传递扭矩的切向载荷与径向载荷,网格划分阶段对齿面接触区域、齿根过渡区域做了局部网格加密,

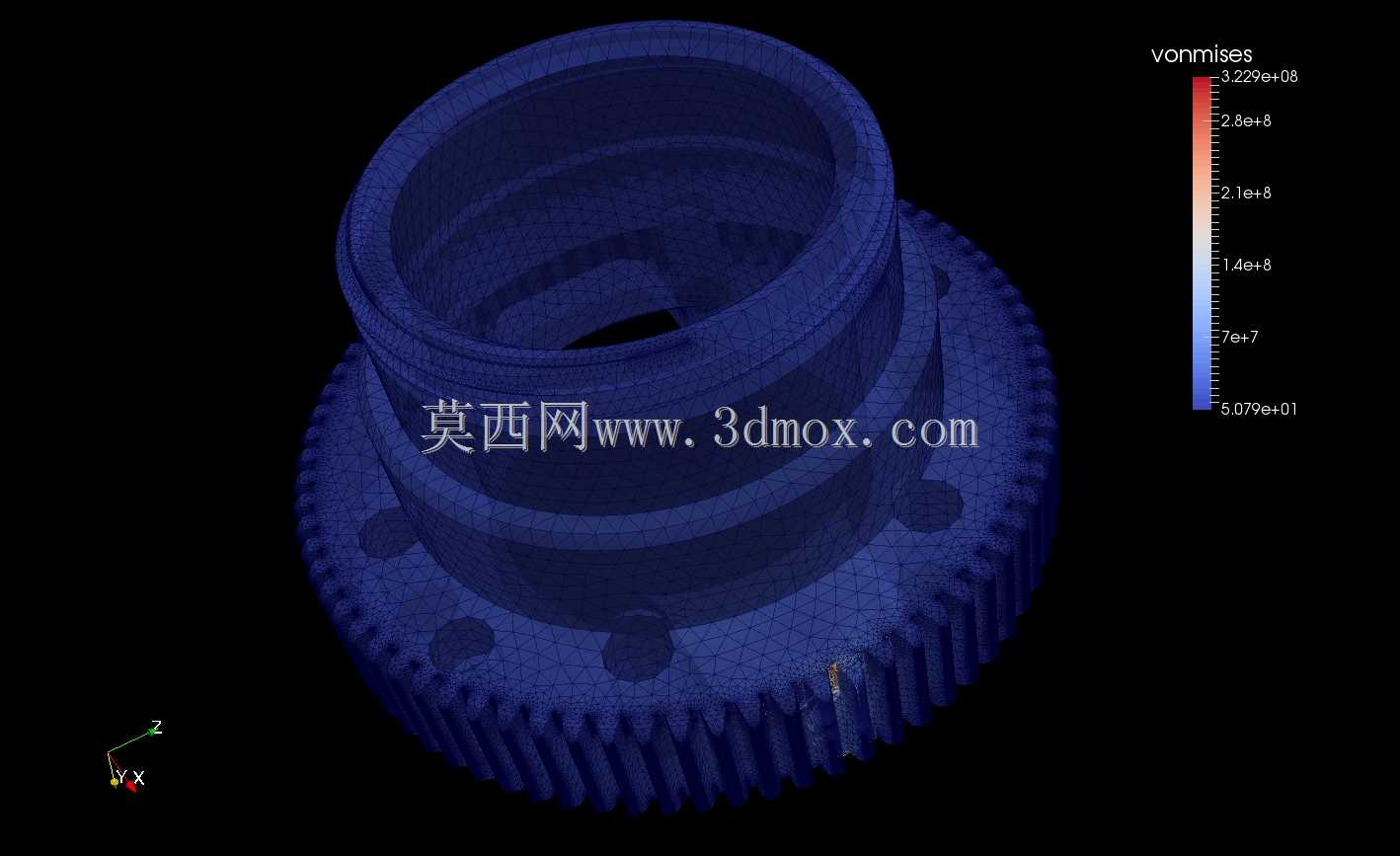

  保证应力计算结果的精度,其余非关键区域采用相对稀疏的网格控制整体计算规模,平衡分析效率与结果准确性。从应力云图的分布结果可以直观看到,轮齿受载时的最大等效应力出现在齿根靠近啮合侧的位置,这和工程实际中齿轮断齿故障的起始位置完全吻合,齿面接触区域的应力从接触线位置向齿顶、齿根方向逐步递减,轮毂与齿圈连接的辐板位置应力水平整体较低,说明当前的辐板厚度、沉孔布局设计有足够的强度冗余,若有轻量化需求可在不影响装配精度的前提下适当调整辐板厚度或扩大沉孔尺寸。在实际选型应用中,这类带一体化轮毂的直齿轮多用于小型机电设备的减速传动机构、通讯设备内部的调节传动组件、小型自动化装置的动力传递单元,安装时需要重点保证轴孔与转轴的同轴度公差,

  键槽与平键的配合间隙控制在合理范围,避免装配偏心导致齿轮运转时出现偏载,加剧局部齿面的磨损。设计阶段做这类有限元分析,相比传统的经验公式校核,能直观看到应力集中的具体位置,不用等样机做耐久测试才发现结构缺陷,可大幅缩短产品开发周期,减少试制过程中的反复修改成本,尤其是针对小批量定制化的传动零件,通过仿真提前验证结构强度,能有效避免零件装机后出现早期失效。
