K型1/4英寸螺纹连接式温度传感热电偶

　　这款K型1/4英寸规格的热电偶，是工业测温场景里应用极广的接触式温度检测元件，日常在小型温控回路、实验台架测温、流体管路温度监测、小型加热设备控温等场景里都能见到它的身影。从结构设计来看，它采用1/4英寸的标准螺纹连接作为安装固定结构，这个尺寸的螺纹适配绝大多数小型设备的预留测温接口，安装时不需要额外做转接件加工，直接拧入对应螺纹孔就能完成固定，探杆部分采用细长圆柱结构，探入被测介质的深度可以根据实际安装位置调整，尾部的滚花锁紧螺母可以在探杆插入到合适深度后锁紧，避免设备运行过程中探杆移位导致测温点偏离预设位置。探杆尾部引出的带护套引线，采用耐弯折的柔性结构，在设备存在小幅振动或者引线需要弯折布线的场景下，不容易出现线芯折断的问题，

　　引线和探杆衔接的位置做了阶梯式的过渡密封结构，能够阻挡少量粉尘、水汽从衔接位置渗入内部，避免热电偶丝受潮氧化影响测温精度。从功能特性来说，K型热电偶本身具备线性度好、测温范围宽的特点，适配-200℃到1200℃左右的测温区间，对于绝大多数中低温工业测温场景都能覆盖，1/4英寸的安装规格特别适合在通径较小的流体管路、小型加热腔体、实验装置上使用，不会因为测温元件的安装占用过多流道空间，也不会对小型腔体的内部温场造成明显干扰。做结构设计的时候，这款热电偶的建模重点还原了几个关键的安装边界尺寸：首先是螺纹部分的公称直径和螺距严格对应1/4英寸标准管螺纹的参数，安装孔的加工尺寸可以直接参考这个模型的螺纹参数做匹配；其次是滚花螺母的外径尺寸、

　　探杆的直径和有效长度，都按照实际常用的产品规格做了还原，在做设备整体装配的时候，可以直接把这个模型调入装配体，检查安装位置是否存在干涉，比如探杆探入管路之后会不会和内部的流道结构、其他元件产生碰撞，尾部引线的引出方向会不会和周边的布线槽、其他部件产生空间冲突。在实际选型应用的时候，这类热电偶经常和温控表、PLC的温度采集模块配合使用，把被测位置的温度信号转换成电信号传递给控制系统，实现温度的实时显示和闭环控制，比如在小型模具温控回路里，它可以监测模具流道的热媒温度，给加热或冷却回路的控制提供信号依据；在小型实验加热装置里，它可以直接探入加热腔体内部，实时反馈腔体内的实际温度，避免温度超调损坏实验样品。

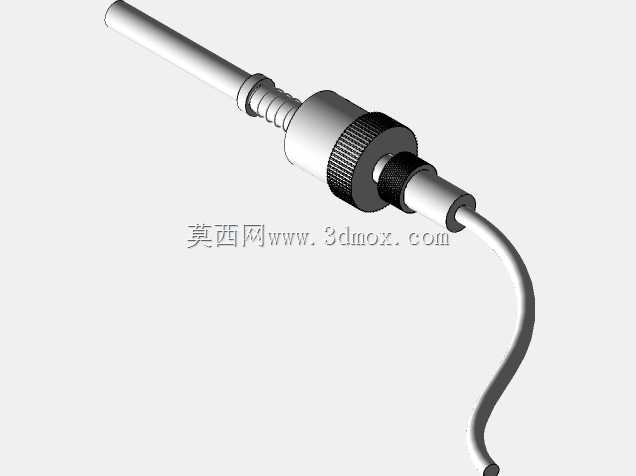

　　建模的时候特意还原了尾部引线的自然弯曲形态，在做装配布线模拟的时候，可以直观看到引线的最小弯曲半径要求，避免实际布线的时候弯折过度导致引线内部的热电偶丝断裂，滚花部分的防滑纹理也做了细节还原，在做产品外观渲染或者装配工艺示意的时候，可以清晰展示手动锁紧螺母的操作位置，不需要额外做标注就能让装配人员明白操作部位。另外，探杆和螺纹连接部分的同轴度在建模时做了严格约束，实际生产中这个同轴度会直接影响安装后的探杆位置，如果同轴度偏差过大，探杆拧入之后会出现偏斜，要么探不到预设的测温深度，要么会和安装孔内壁产生剐蹭损坏探杆外护套，这个模型的同轴度参数可以作为后续零件加工的尺寸参考。在不同的应用场景里，这款热电偶的探杆长度可以根据实际需求调整，但1/4英寸的连接螺纹是固定的通用规格，这也是它能在很多小型设备上通用的原因，不需要针对不同设备重新设计连接结构，只需要调整探杆长度就能适配不同的安装深度要求，大幅降低了备件的种类和采购成本。
