耳背式助听器外壳结构三维设计

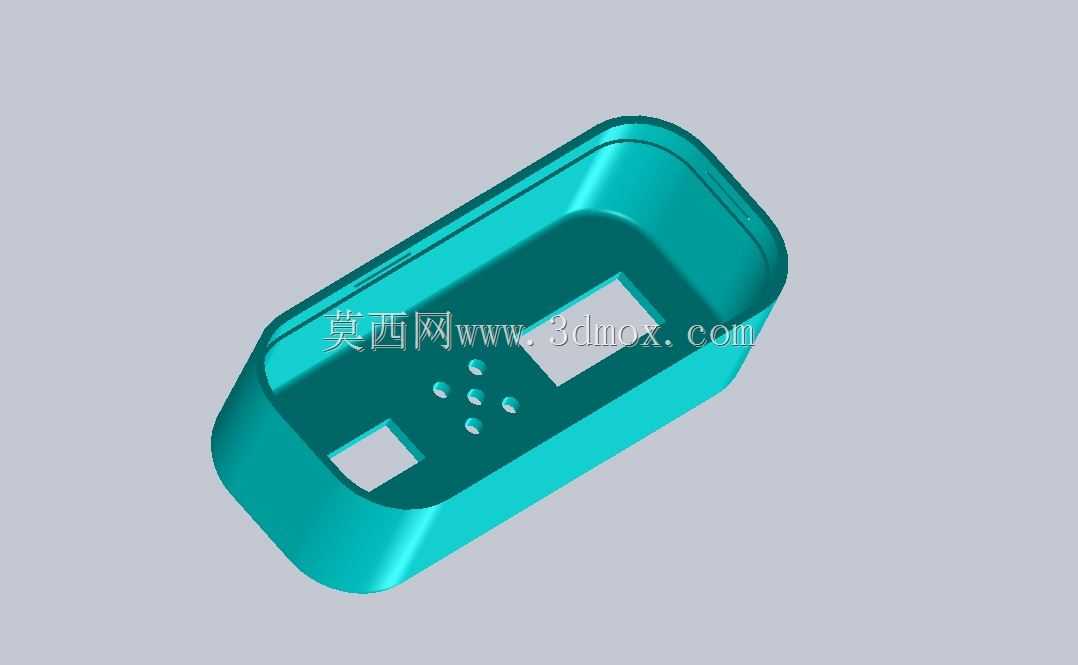

　　这款助听器外壳的结构设计，首先要兼顾佩戴贴合度与内部元器件的排布空间，日常使用场景多为中老年听障人群的全天佩戴，既需要在耳后位置形成稳定的固定支撑，又不能对耳廓后侧皮肤造成过度压迫，因此整体轮廓采用大圆角过渡的流线型弧面，完全贴合耳后乳突区域的生理曲面，避免长时间佩戴产生压痕。从结构布局来看，外壳预留的两个矩形开孔分别对应电池仓与音量调节拨轮的安装位，中部密集的小圆孔阵列是麦克风拾音与扬声器出声的透声区域，开孔的排布角度经过适配，既保证声波传导的顺畅性，又能避免日常使用中汗液、灰尘直接侵入内部腔体。设计过程中优先考虑壳体的壁厚均匀性，整体壁厚控制在1.2mm，采用注塑成型的工艺适配性设计，所有转角位置都做了不小于0.

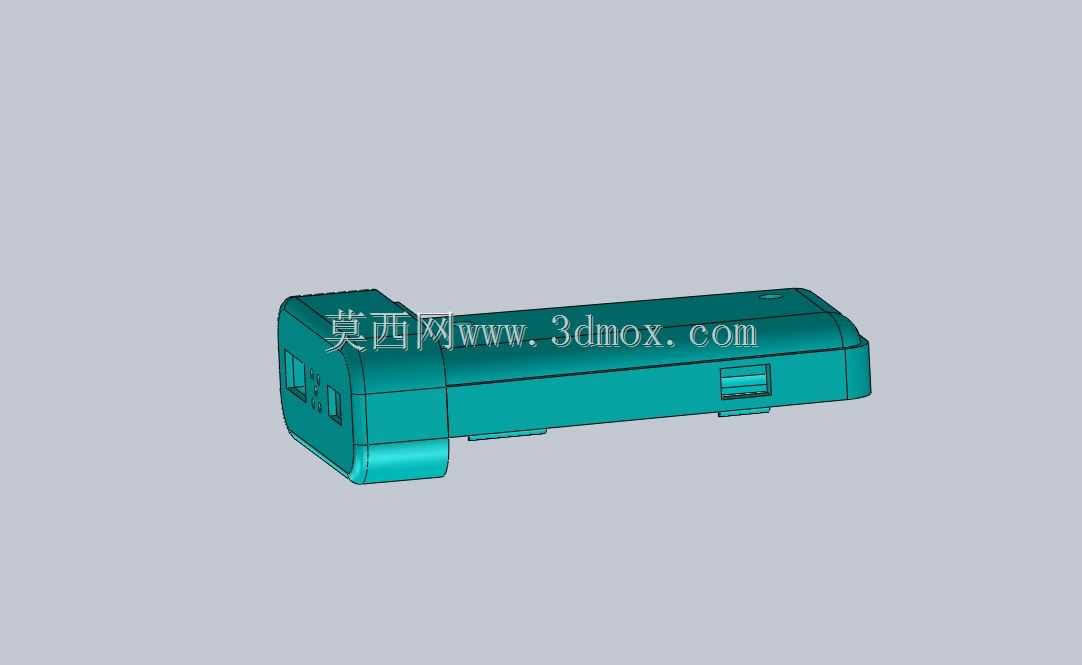

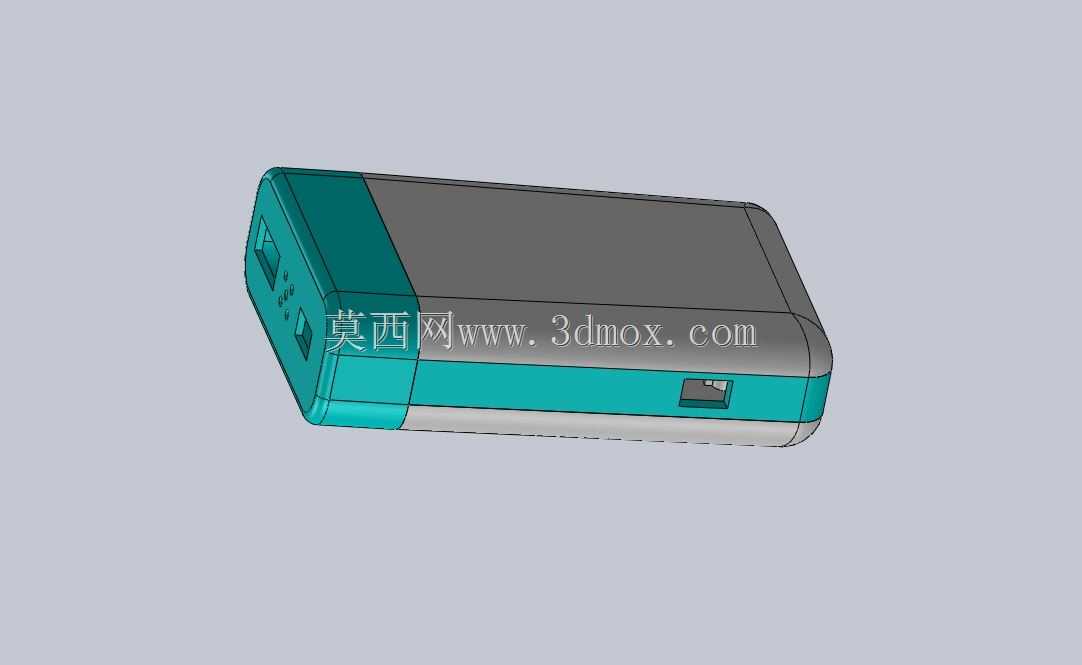

　　3mm的圆角过渡，避免注塑过程中出现应力集中导致的开裂、缩痕问题，同时壳体边缘设置了0.8mm的扣位结构，上下壳装配后无需额外螺丝即可实现紧密扣合，接缝处的错位量控制在0.1mm以内，既满足IP54级别的日常防泼溅要求，也方便后期售后的拆机维修。外形尺寸方面，整体长度控制在42mm，宽度22mm，最大厚度12mm，这个尺寸边界刚好适配绝大多数成年人群的耳后空间，不会因为体积过大导致佩戴时外露明显，也不会因为体积过小压缩内部电路板、电池与声学元件的安装空间，内部腔体的筋位设置专门做了避让，给10号锌空电池预留了足够的更换操作空间，同时麦克风位置的筋位形成了独立的声学腔体，减少壳体振动对拾音效果的干扰。从实际使用的功能特性出发，

　　外壳表面做了细晒纹处理，既提升握持时的防滑性能，也能减少日常使用中的划痕残留，青蓝色的壳体配色降低了设备的医疗感，减少佩戴者的心理抵触。安装边界上，壳体内部设置了三个定位柱，分别对应电路板的三个安装孔位，定位柱的高度比电路板厚度高0.2mm，装配时通过热熔柱固定即可实现电路板的稳固定位，不会因为日常佩戴的晃动导致元器件移位，出声孔位置预留了0.5mm的台阶，用于固定防尘防水的声学网布，避免耳垢、灰尘堵塞出声通道。设计时还充分考虑了跌落防护的需求，壳体四个边角的位置做了局部加厚处理，从1.2mm的基础壁厚加厚到1.8mm，当设备从1.2米高度意外跌落至硬质地面时，加厚区域可以吸收大部分冲击能量，避免壳体开裂或者内部元器件损坏。

　　拾音孔的排布采用中心对称布局，六个小孔围绕中心拾音点均匀分布，既保证全方向的拾音角度，也能在单孔被异物堵塞时，其余开孔依然可以保证正常的声音采集，不会出现拾音失效的问题。电池仓的开孔边缘做了15度的导向斜角，方便用户更换电池时快速对位，不需要刻意对准即可将电池推入仓内，适配中老年用户的操作习惯。
