球铰式万向连接支撑结构件

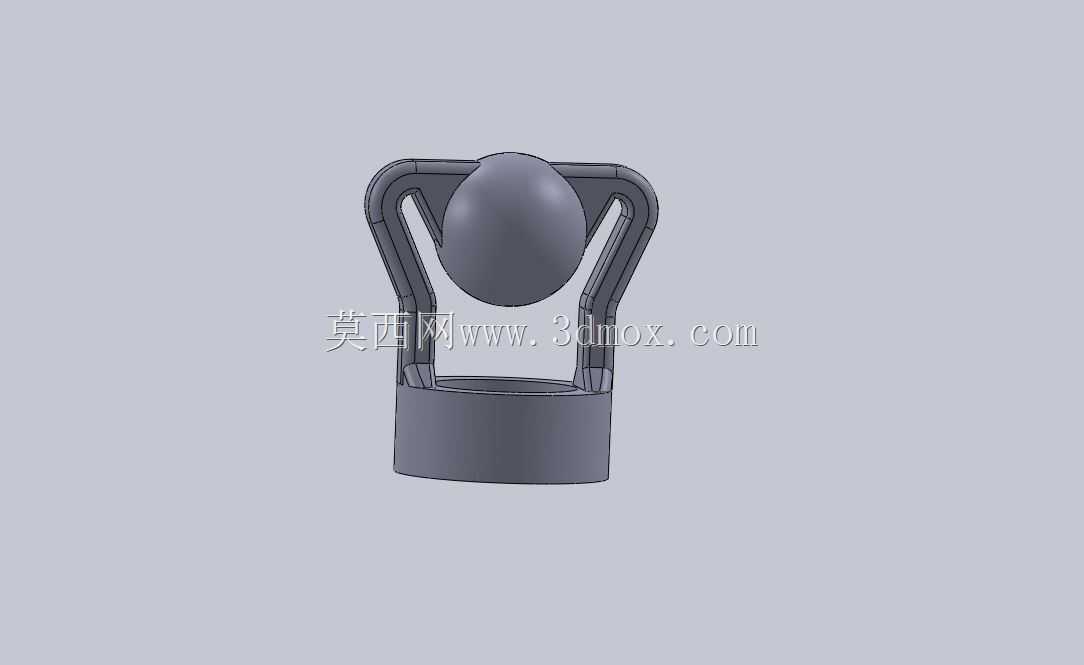

　　该球铰式万向连接支撑结构件，主要应用在需要小角度多向转动调整的机械连接场景中，常见于小型设备的姿态调整支撑、管路柔性连接端、工装夹具的自适应压头部位，也可作为小型操作台的可调支撑脚核心构件使用，能够在一定角度范围内补偿安装面的角度偏差，抵消设备运行中产生的微小振动偏移，避免刚性连接带来的应力集中问题。结构整体分为下部圆柱安装基座、两侧对称的U型支撑臂、中部球形转动体三个核心部分，下部圆柱基座为安装基准，外圆柱面可直接与对应安装孔采用间隙配合装配，基座端面可预留安装孔位通过螺栓完成固定，安装时需保证基座轴线与安装面垂直，避免后续转动过程中出现卡滞。两侧U型支撑臂与下部基座为一体化结构，臂体采用等截面圆弧过渡设计，既保证支撑强度，

　　又避免应力集中在臂体与基座的连接位置，支撑臂上端的内圆弧面与中部球形转动体的外球面配合，配合面采用小间隙配合设计，保证球形转动体能够在支撑臂围成的空间内实现绕球心的多方向小角度转动，转动角度范围由支撑臂的开口尺寸决定，当前结构的转动角度可覆盖正负15度的锥角范围，能够满足多数小角度调整的工况需求。中部球形转动体为核心功能件，球体表面粗糙度要求控制在Ra1.6以内，降低转动过程中的摩擦阻力，球体上端可根据实际使用需求加工连接螺孔或者连接柱，用于对接需要调整角度的外部构件，比如传感器安装座、小型喷嘴、工装压头等部件。设计过程中首先确定球心位置作为整个结构的设计基准，下部基座的轴线需穿过球心，保证转动过程中整体受力的对称性，

　　两侧支撑臂的内圆弧面与球体为同心球面，配合间隙控制在0.02-0.05mm之间，既保证转动灵活性，又避免间隙过大导致的晃动问题。支撑臂的厚度根据实际承载需求计算，常规小型应用场景下臂厚取3-5mm即可满足100N以内的径向承载需求，若用于承载更大的工况，可同步增加臂厚与球体直径，保证结构强度。外形尺寸方面，下部圆柱基座的直径根据安装空间确定，常规规格下基座直径与球体直径的比例控制在1.2:1左右，基座高度取直径的0.8倍，保证安装后的稳定性，两侧支撑臂的外轮廓宽度不超过基座直径的1.5倍，避免占用过多横向安装空间。安装边界需要注意，结构上方需要预留足够的转动空间，避免外部构件在球体转动时与支撑臂发生干涉，

　　球体上方连接的构件最大外径不宜超过球体直径的0.7倍，否则会限制最大转动角度。实际使用中，配合面可添加少量润滑脂降低磨损，若用于长期频繁转动的工况，可在支撑臂与球体的配合面增设耐磨衬套，延长结构使用寿命，衬套可采用铜合金或者聚四氟乙烯材质，既降低摩擦系数，又能减少配合面的磨损量。该结构相比传统的铰接式连接，能够实现两个方向的角度调整，不需要额外设置多组铰接轴，结构更加紧凑，占用安装空间更小，适合在安装空间受限、需要多向小角度调整的场景中使用，整体结构无多余零散部件，一体化的基座与支撑臂设计减少了装配环节，降低了装配误差带来的精度影响，批量加工时可采用压铸或者注塑工艺成型，加工效率高，成本可控，也可采用机加工方式制作小批量的定制规格，满足不同设备的个性化安装需求。
