壁挂式不锈钢卷纸收纳置物架结构设计

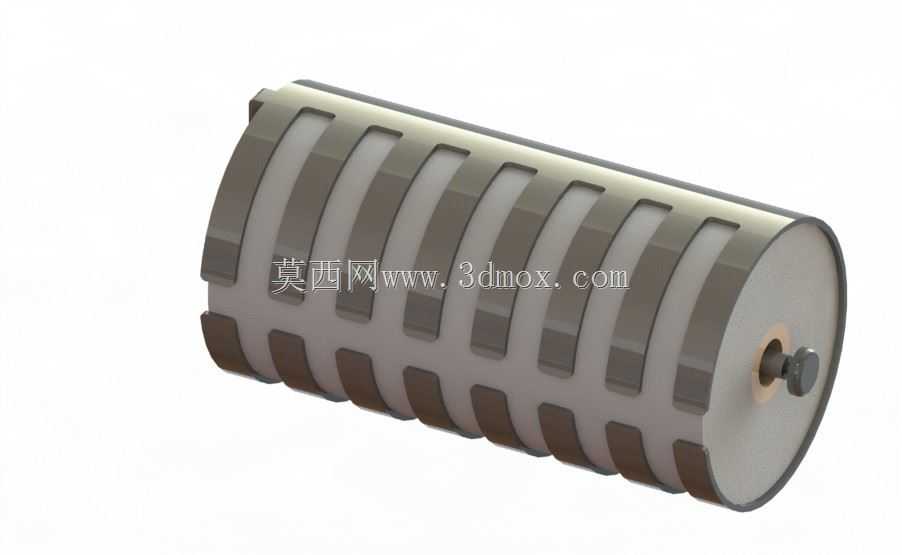

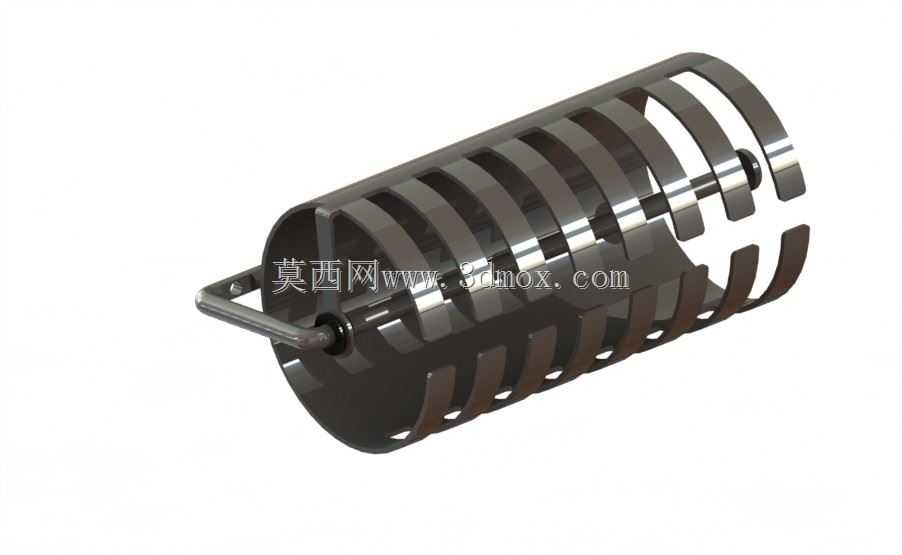

　　这款不锈钢卷纸收纳架的结构设计，核心围绕厨卫场景的高频使用需求展开，在做三维结构推演时，首先要明确其安装边界与适配场景：常规家用卷纸的通用幅宽为100-120mm，纸卷最大外径多控制在120mm以内，因此架体的内部容纳空腔净宽设置为130mm，笼式结构的内径预留125mm的回转空间，既可以适配市面绝大多数标准卷纸，也不会因间隙过大导致纸卷在抽拉时出现晃动、跑偏的问题。架体整体采用横向圆柱笼式结构，区别于传统开放式纸巾架的设计，周身采用等间距排布的弧形不锈钢条作为围护结构，条带之间预留8mm的均匀间隙，这个间隙尺寸经过反复验证：既可以让使用者透过间隙直观观察内部剩余纸量，避免出现纸卷用完未及时更换的尴尬，也能在抽拉纸巾时，通过条带的限位作用给纸卷施加适度阻尼，防止抽拉时纸卷过度回转造成纸巾松脱、垂落浪费。

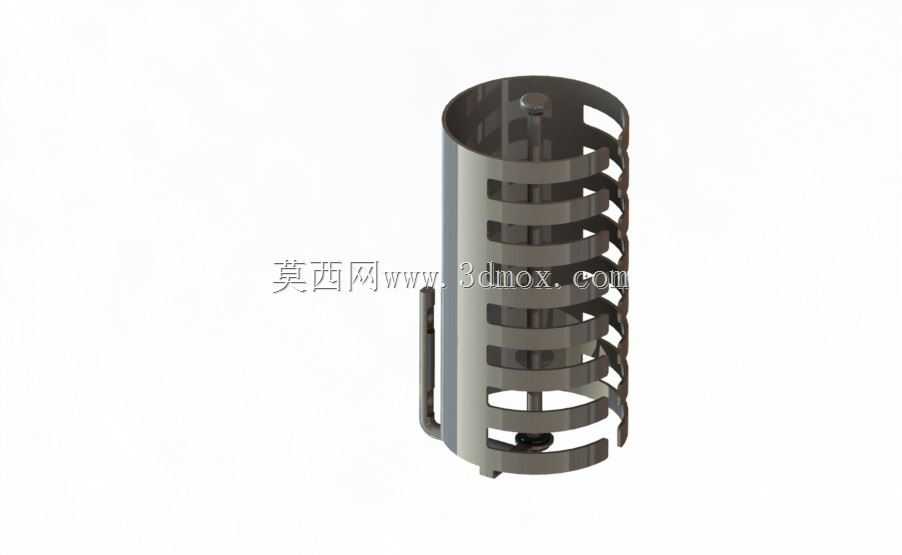

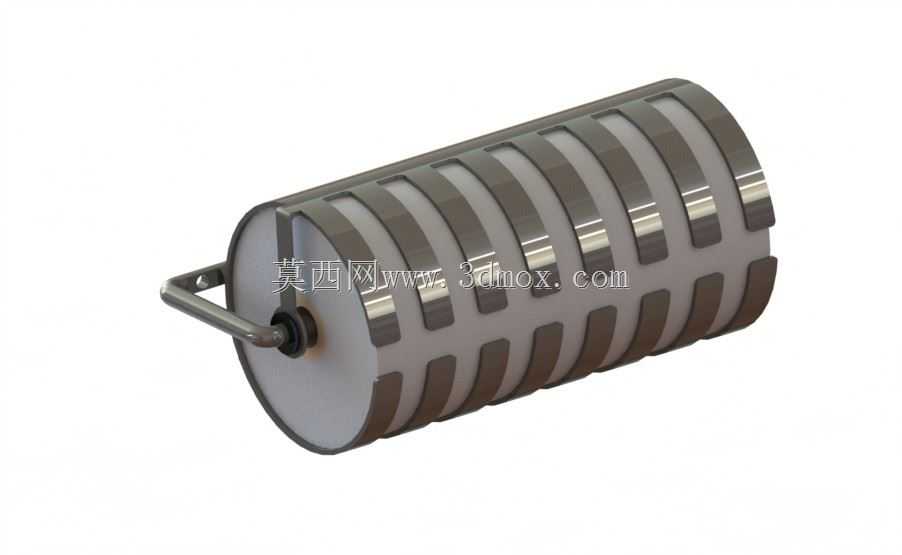

　　从安装适配的角度考虑，这款纸巾架的壁挂固定端采用一体化延伸的挂耳结构，挂耳上预留两个直径6mm的沉头安装孔，孔位中心距设置为60mm，适配常规厨卫墙面的膨胀螺丝安装规格，安装后架体轴线距离墙面的距离控制在70mm，既不会因为离墙过近导致纸卷转动时蹭到墙面造成污损，也不会因为离墙过远占用过多过道空间，在小户型卫浴间、厨房窄边墙面都能适配安装。架体两端的支撑轴采用直径8mm的实心不锈钢轴，与笼式主体的连接端采用翻边铆接结构，避免焊接带来的表面锈蚀隐患，其中一端的轴端做了快拆式的限位卡头设计，更换纸卷时只需要按压卡头就能抽出一侧支撑轴，放入新纸卷后插回轴体即可完成更换，整个操作不需要额外工具，单手就能完成，适配日常使用时的快速更换需求。

　　在功能特性的考量上，全不锈钢的材质选型首先匹配厨卫空间高湿度、多油烟的使用环境，表面做拉丝钝化处理，不容易残留水渍、油污，日常清洁只需要用湿抹布擦拭即可，不会像塑料材质的纸巾架那样长期使用后出现发黄、脆裂的问题，也不会像镀铬锌合金配件那样出现表层镀层脱落、基材锈蚀的情况。笼式的围护结构除了容纳纸卷之外，还能起到一定的防护作用，避免淋浴时的水花直接溅到纸卷上造成纸张受潮，也能防止厨房烹饪时的油污直接飘落在纸卷表面，相比开放式的纸巾托，对纸卷的防护能力提升明显。

　　做结构建模的时候，特意对条带的排布做了受力优化：每根弧形条带的厚度设置为1.2mm，既保证了足够的结构强度，成年人单手按压不会出现明显形变，也不会因为材料过厚导致整体重量过大，增加墙面安装的负载。条带的边缘全部做了R1mm的圆角倒钝处理，没有尖锐的棱角，日常使用抽拉纸巾或者更换纸卷时不会划伤手部，也不会刮坏纸巾表面。架体底部的条带间隙特意调整为10mm，比侧面间隙稍宽，确保纸巾抽拉出口的阻力更小，抽拉时纸张不会被缝隙卡住，出纸顺畅度更好。

　　从实际应用场景来看，这款结构除了家用卫浴间、厨房之外，也可以适配公共卫生间、餐饮门店后厨、写字楼茶水间等场景的安装需求，整体结构没有易损件，不锈钢材质的使用寿命远高于常规塑料纸巾架，后期维护成本极低。建模过程中对所有配合间隙都做了公差适配，支撑轴与轴孔的配合采用H8/f7的间隙配合，确保纸卷转动时没有卡滞感，快拆卡头的弹簧卡位深度设置为3mm，既保证了日常使用时不会因为纸卷转动导致轴体松脱，更换纸卷时的按压力度也控制在15N以内，操作手感轻便。整个架体的外形没有多余的装饰结构，所有曲面都做了顺滑过渡，没有清洁死角，不容易积灰积垢，符合厨卫五金件的易清洁设计要求。
