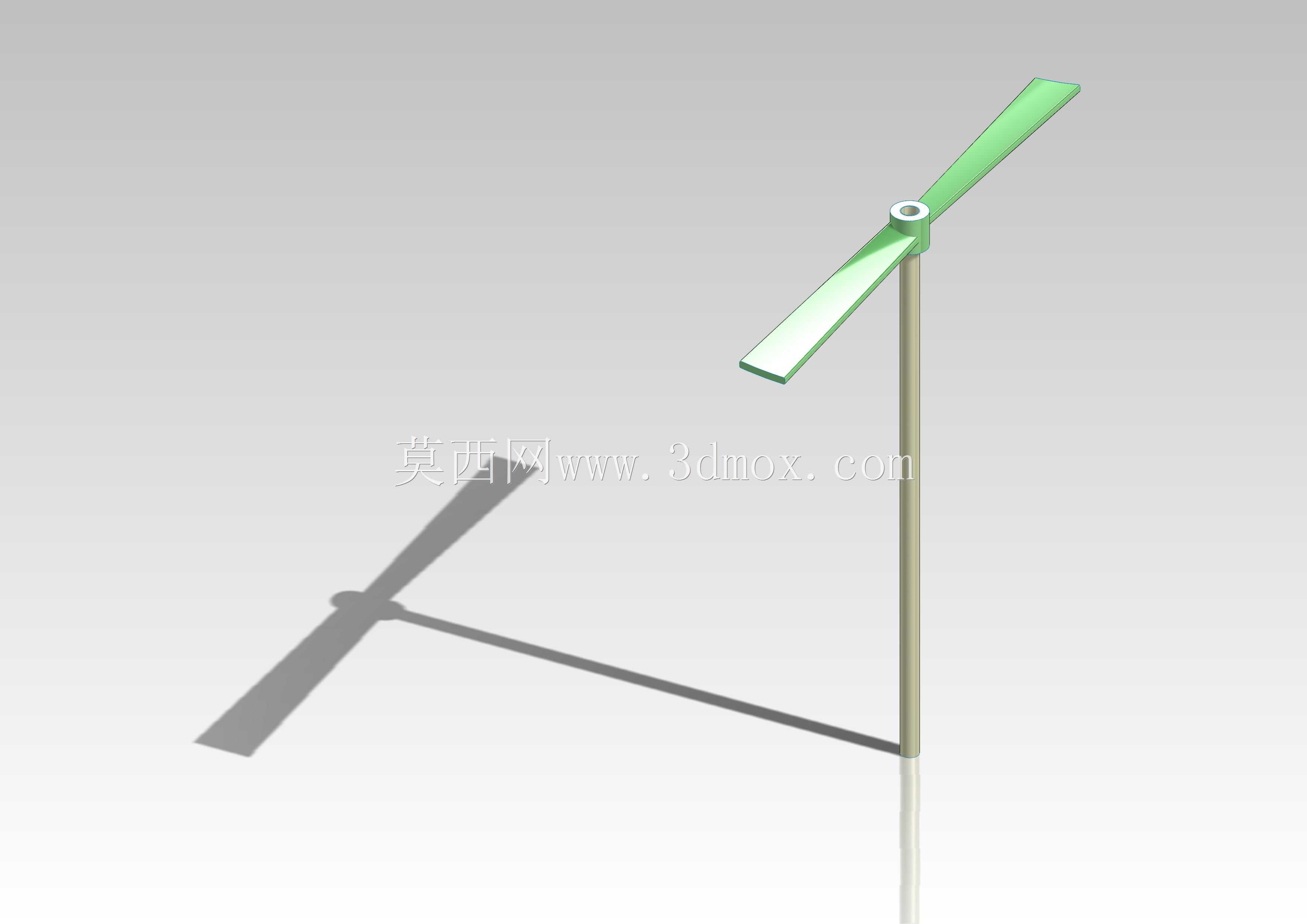

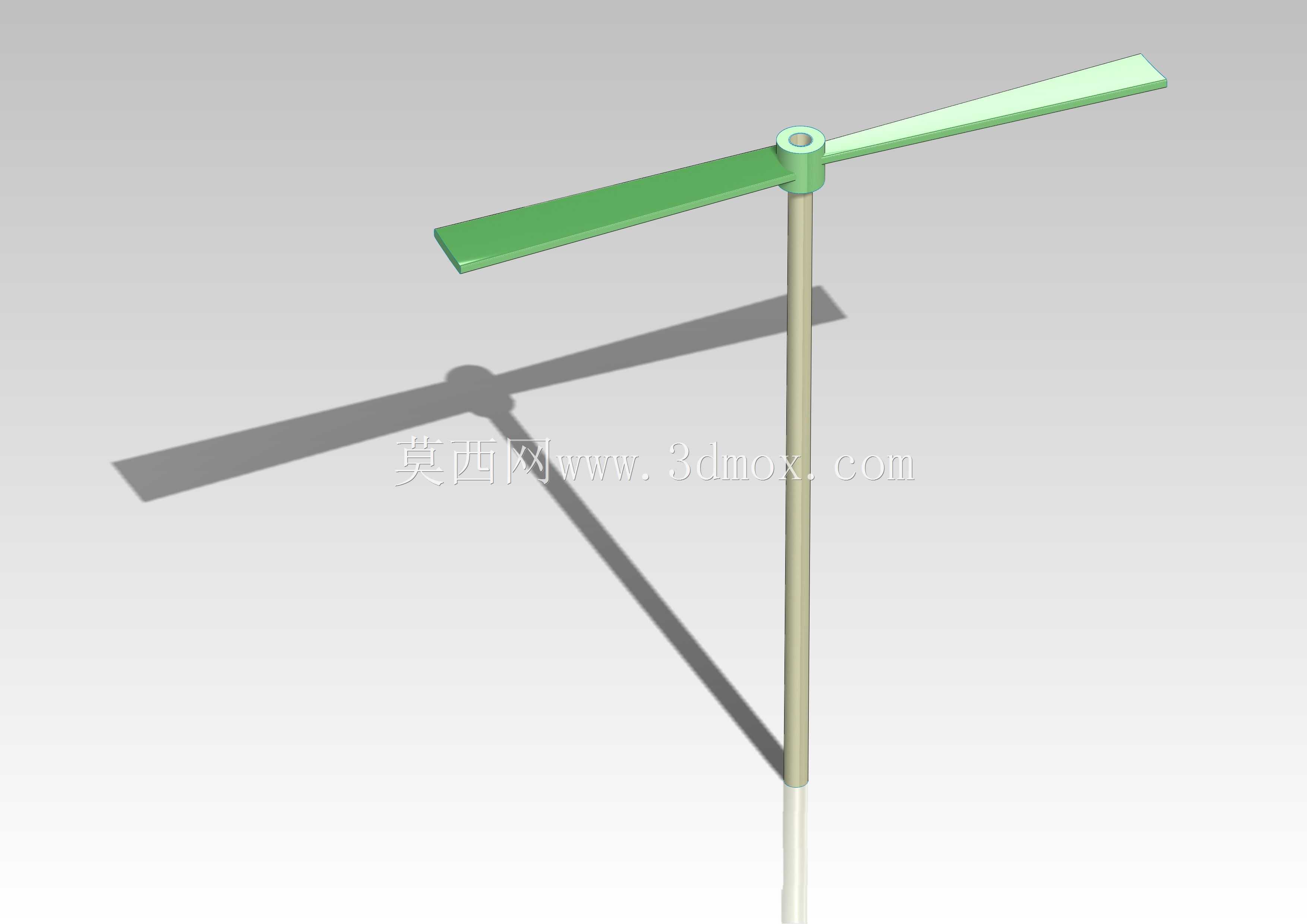

简易飞式搅拌桨杆结构三维数模

　　这套飞式搅拌结构，核心适配小容积敞口容器的低粘度流体混合工况，常见于实验室小试配液、小型日化原料预混、教学演示类搅拌场景，也可作为小型水处理药剂投加后的混合部件使用，整体结构没有冗余的复杂传动设计，核心由垂直安装的搅拌主轴与两端平直延伸的桨叶两部分组成，桨叶与主轴采用同轴垂直固定的连接方式，桨叶整体呈长条形平直薄板结构，沿主轴径向对称分布，转动时可在流体中形成稳定的径向推流效果，不会像折叶桨那样产生较强的轴向上下循环，更适合液面高度较低、容器直径不大的敞口搅拌场景，避免搅拌过程中流体飞溅溢出。从设计逻辑上看，这套结构优先考虑了加工便捷性与拆装维护的便利性，桨叶与主轴的连接位置采用轴套式配合，中心预留与主轴外径匹配的安装通孔，

　　可通过顶丝或者粘接的方式完成桨叶与主轴的固定，不需要复杂的焊接或者一体成型加工，普通的板材切割、棒材车削即可完成全部零件的加工，加工门槛低，小批量制作时不需要开模，能快速适配不同的安装需求。尺寸边界方面，主轴的长度可根据实际容器的深度灵活调整，常规适配的容器深度在150mm到300mm区间时，主轴伸出安装面的长度控制在比容器深度短20mm到30mm即可，避免桨叶转动时刮蹭容器底部；桨叶的总展开长度需要控制在容器内径的70%以内，预留足够的流体流动间隙，防止转动时桨叶边缘碰撞容器内壁，桨叶自身的厚度根据加工材质调整，若采用PP塑料板材制作，厚度取3mm到5mm即可满足刚度需求，若采用不锈钢薄板制作，

　　厚度取1mm到2mm就可避免转动时桨叶变形。实际使用过程中，这套平直桨叶的结构在转速控制在100rpm到300rpm区间时，混合效率最优，转速过高会导致流体在容器中心形成凹陷漩涡，反而会降低混合均匀度，同时增加不必要的动力损耗；由于桨叶为平直对称结构，转动时的动平衡调校难度很低，只需要保证两侧桨叶的重量、伸出长度一致，即可在常规转速下保持稳定运行，不会出现明显的径向跳动，对配套驱动电机的输出轴负载冲击很小，可搭配小型减速电机甚至小型直流电机直接驱动，不需要额外增加联轴器缓冲结构。安装时，主轴上端直接与驱动输出轴连接，可采用夹头锁紧或者联轴器连接的方式，安装时需要保证主轴的垂直度偏差不超过1°，否则转动时桨叶末端会出现摆幅过大的问题，

　　长期运行会加剧驱动端轴承的磨损；桨叶的安装高度通常设置在距离容器底部1/3液面高度的位置，这个位置可以让桨叶转动时推动的流体刚好覆盖整个容器的径向截面，减少底部的混合死区，对于容易沉降的少量固体颗粒混合场景，可适当下调桨叶的安装高度，缩小桨叶与容器底部的间隙，提升底部流体的流速，避免颗粒沉积。结构细节上，桨叶的边缘做了小半径的倒角处理，没有尖锐的直角毛刺，一方面可以降低桨叶转动时的流体阻力，减少不必要的能耗，另一方面也避免安装、清洗过程中划伤操作人员；主轴的表面做了光滑处理，没有凹凸的结构，搅拌完成后可直接抽出冲洗，不容易残留混合介质，适配需要频繁更换搅拌物料的使用场景。这套结构没有设置额外的密封部件，仅适合敞口、常压的搅拌工况，不能用于压力容器内的搅拌作业，也不适合高粘度流体的混合，当流体粘度超过1000mPa·s时，平直桨叶的推流阻力会大幅上升，容易出现桨叶变形、电机过载的问题，这类场景下就需要更换更宽的桨叶或者增加桨叶层数。
