复古壁挂式铜制厨房卷纸挂架结构设计

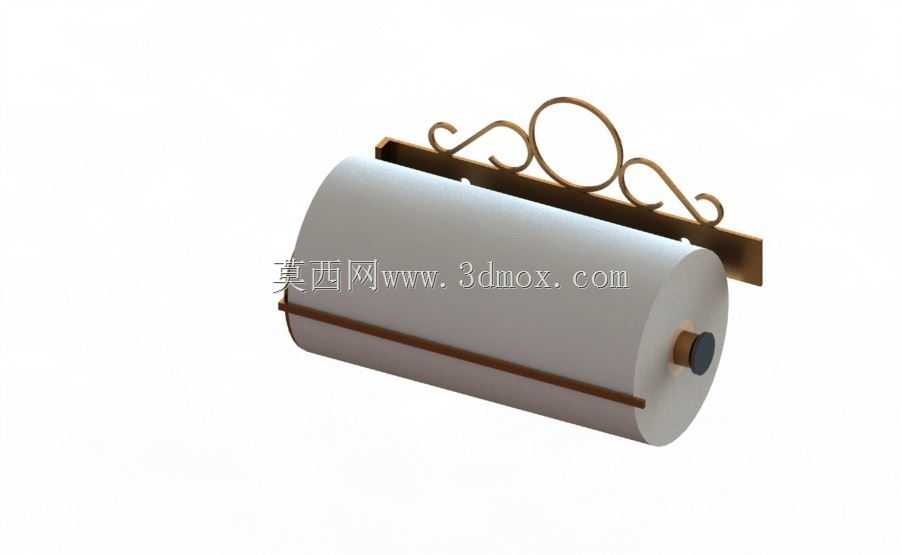

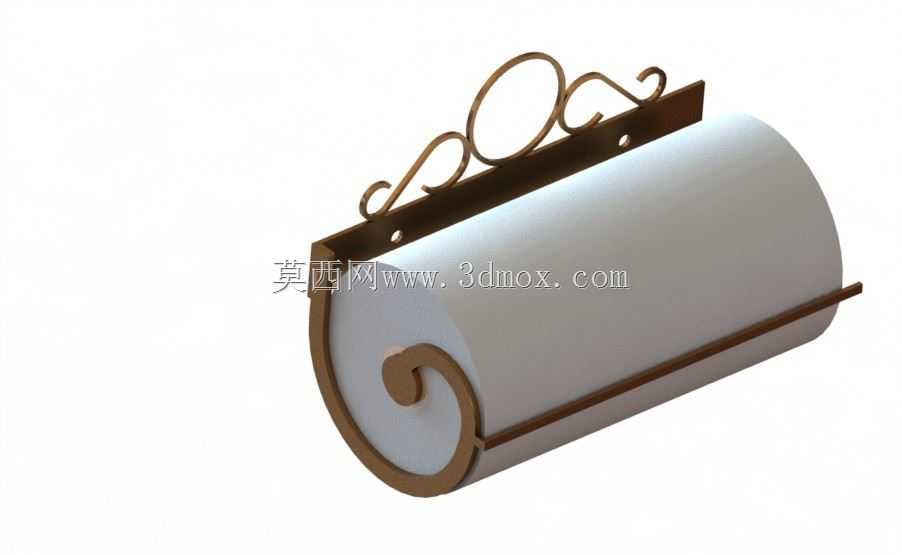

　　日常厨卫空间的五金挂件选型中，壁挂式卷纸挂架是兼顾实用与空间装饰属性的典型小件，这款铜焊结构的挂架，在结构设计上首先锚定了壁挂安装的核心需求，背部的长条安装板预留两个沉头安装孔，可适配常规的膨胀螺丝或自攻螺丝安装，安装板长度控制在180mm左右，宽度25mm，安装时可贴合瓷砖、木质橱柜侧板等常见厨卫墙面，安装孔距设置为140mm，避开多数墙面瓷砖的砖缝位置，降低安装时的墙面破损概率。挂架的核心承载结构为卷纸承托轴，轴体采用直径16mm的空心铜棒加工，整体长度220mm，可适配市面主流的120-200mm宽度的厨房卷纸、卫生间擦手纸卷，轴体一端做了翻边限位，另一端设置可拆卸的挡片，更换纸卷时只需拔出外侧挡片即可套入新纸卷，

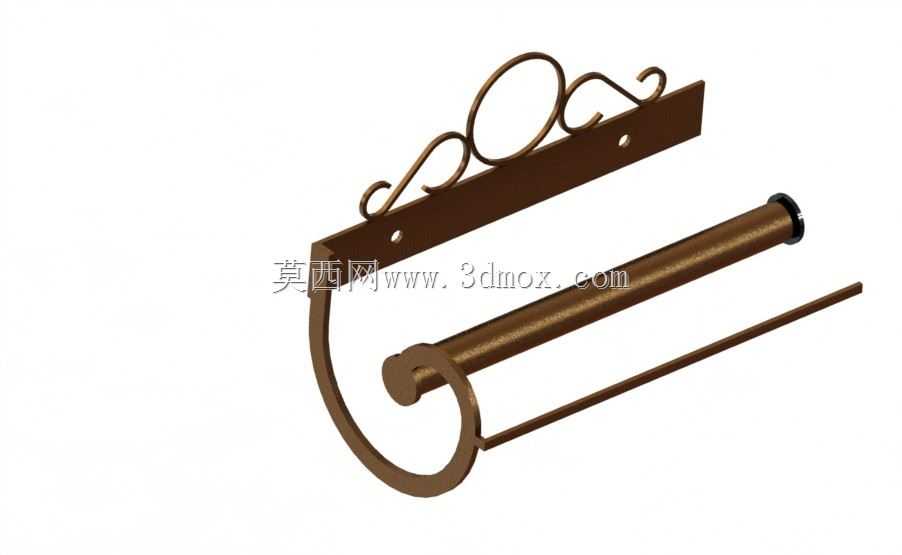

　　操作时无需额外工具，轴体与背部安装板之间通过弧形弯臂连接，弯臂采用直径8mm的铜条弯折成型，弯折弧度半径为45mm，既给纸卷预留了足够的转动空间，避免纸卷转动时与墙面发生摩擦卡顿，也让整体结构的受力更均匀，挂架满载时（单卷纸重量约200g），弯臂的形变量可控制在0.2mm以内，长期使用不会出现下垂变形的问题。在外观装饰性设计上，安装板上方延伸出卷曲造型的装饰条，采用直径6mm的铜条弯制出连续的涡卷曲线，造型参考了欧式复古铁艺的装饰元素，没有尖锐的棱角，所有弯折处都做了圆角打磨处理，既避免日常使用时剐蹭衣物或皮肤，也让纯铜材质的质感能更好地适配复古风、美式风、田园风的厨卫装修风格。整体结构全部采用铜件焊接成型，

　　焊接位置集中在弯臂与安装板连接处、装饰条与安装板连接处，焊接后打磨掉焊道凸起，做整体做旧古铜色表面处理，焊接位置的强度可承受5kg以上的垂直拉力，远大于日常使用的承载需求，不会出现开焊断裂的问题。从实际使用场景来看，这款挂架除了安装在厨房墙面承托厨房吸油纸、保鲜膜卷之外，也可安装在卫生间墙面承托擦手纸卷，或是安装在阳台洗衣区承托清洁用的卷装抹布，安装高度可根据使用场景调整，厨房场景下建议安装高度距离台面700-800mm，方便单手扯取纸张，卫生间场景下可根据使用者身高调整至站立时抬手即可触及的位置。结构设计时特意将承托轴与墙面的距离设置为70mm，这个尺寸既可以容纳直径最大120mm的大卷纸，也不会因为离墙过远导致挂架突出过多，

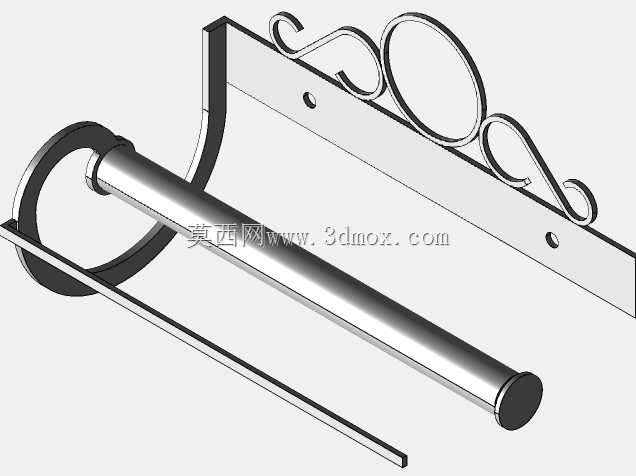

　　磕碰过往人员，纸卷转动时的阻尼感来自轴体与纸卷纸筒的自然间隙，没有额外设置阻尼结构，结构越简单的五金挂件，长期使用的故障率越低，没有弹簧、卡扣这类易损结构，纯铜材质本身的防锈性能也优于普通铁质镀锌挂件，在厨房油烟、卫生间潮湿的环境下，不会轻易出现生锈掉漆的问题，日常清洁只需用软布擦拭表面即可，不需要特殊的维护保养。在三维建模过程中，所有弯折件的曲率都做了连续相切处理，焊接位置的贴合面做了0.1mm的装配间隙预留，模拟实际铜焊工艺的焊料填充空间，安装孔的沉头深度设置为3mm，可适配M4规格的沉头螺丝，安装后螺丝头不会突出安装板表面，保证安装板与墙面完全贴合，不会出现翘边的问题。装饰条的涡卷造型在建模时做了等距偏移，保证所有曲线的粗细一致，视觉上更协调，没有粗细不均的违和感，承托轴的端部挡片采用过盈配合的方式与轴体连接，挡片直径22mm，大于纸卷内芯的直径，可有效防止纸卷从轴端滑落，挡片的插拔力控制在10N左右，更换纸卷时不需要费太大力气就能拔下，日常使用时也不会因为纸卷转动导致挡片松脱。
