切碎机机架组对焊接定位工装

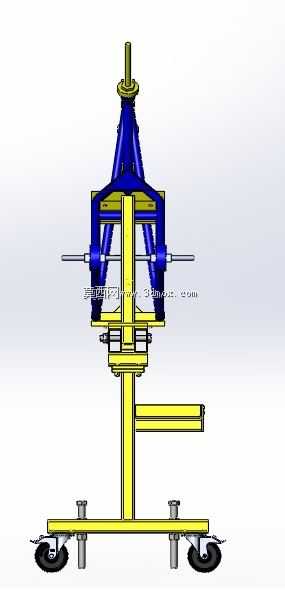

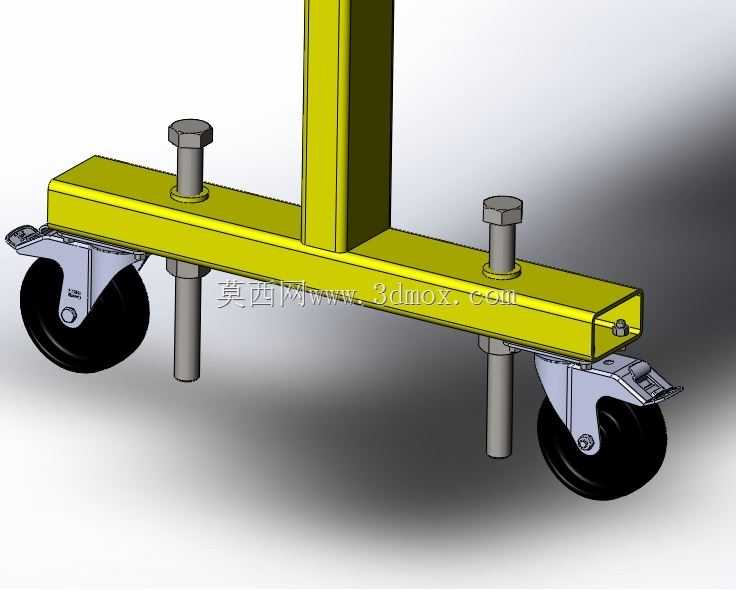

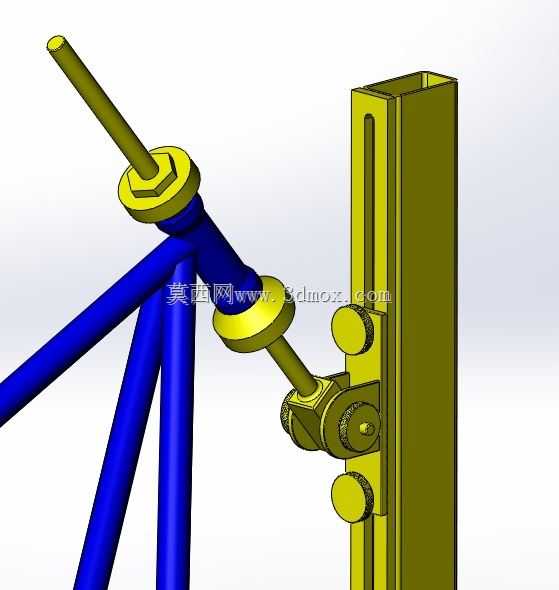

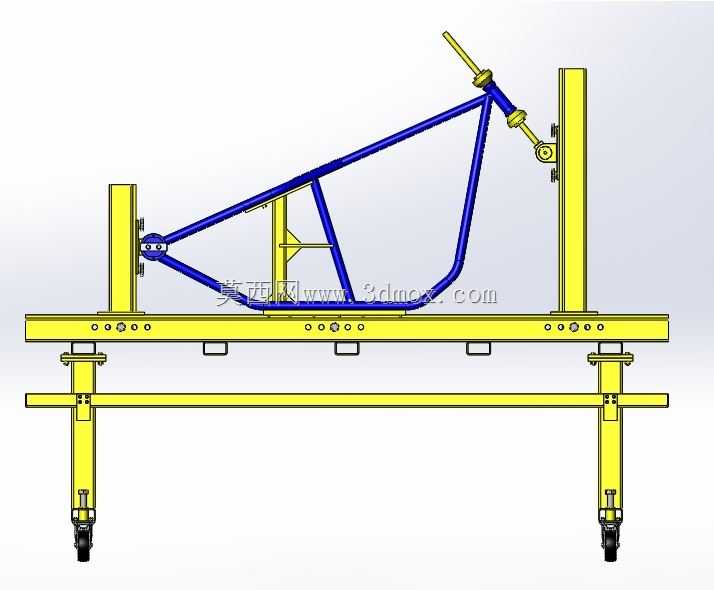

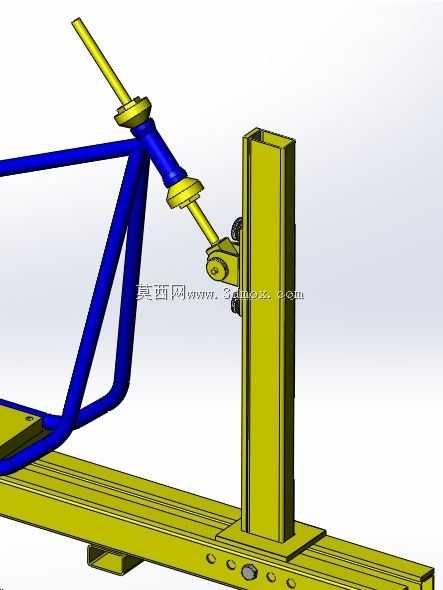

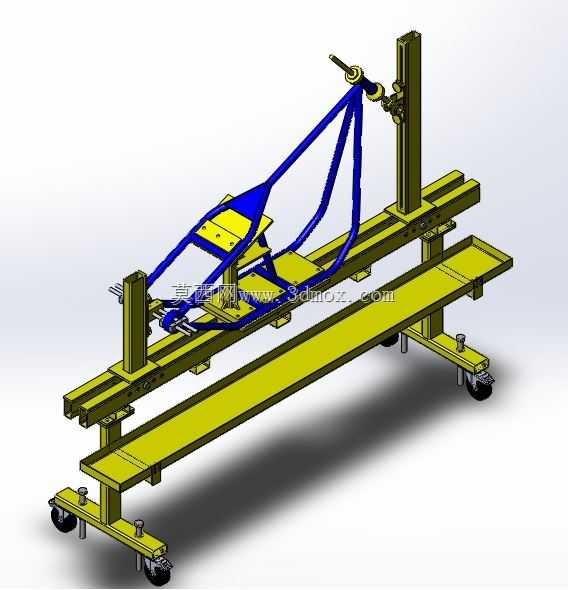

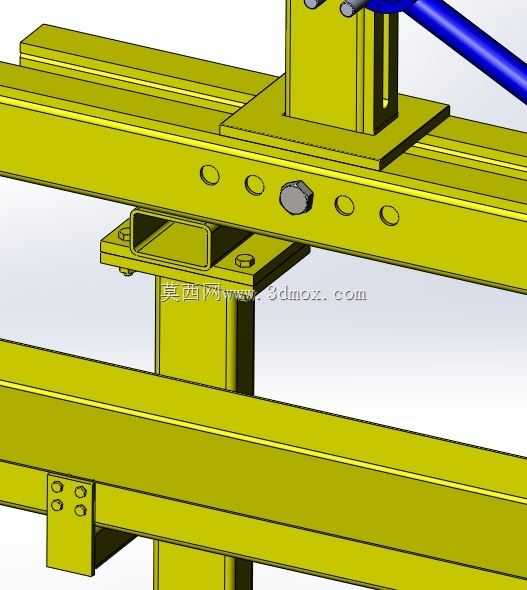

　　在两轮定制车辆、小型切碎机的机架生产环节，这类组对定位夹具是小批量试制、定制化生产环节的核心工艺装备，直接决定机架管件的组对精度，避免人工划线定位带来的尺寸偏差，减少后续焊接变形带来的校形工作量。这套工装采用双层可调式型材基座作为承载主体，底部配置带刹车的脚轮，既可以在车间不同工位间灵活转移，也能在组对焊接作业时锁止固定，避免工装移位影响定位精度；基座上的纵向导轨预留了多组调节安装孔位，可以适配不同轴距、不同立管角度的机架组对需求，不需要重新制作整套工装，就能覆盖同系列不同规格机架的生产，大幅降低定制生产的工装投入成本。工装的定位模块分为三个核心功能区：前端立管定位座采用V型块配合顶紧结构，能够精准固定机架前立管的倾角与同轴度，

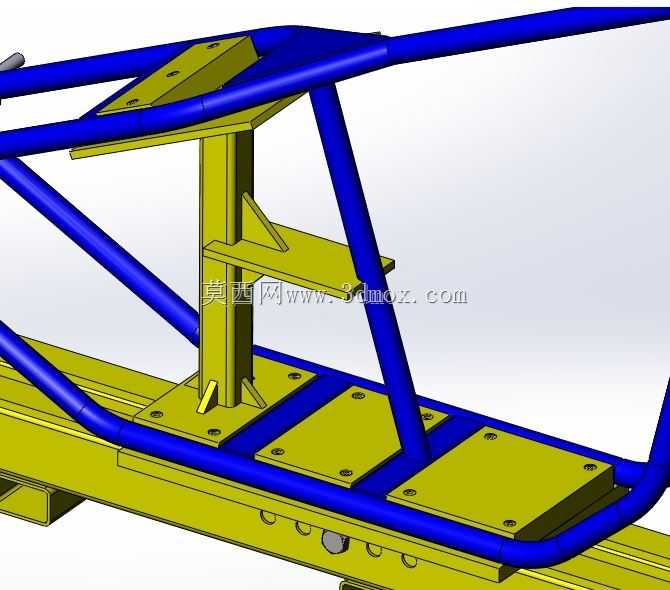

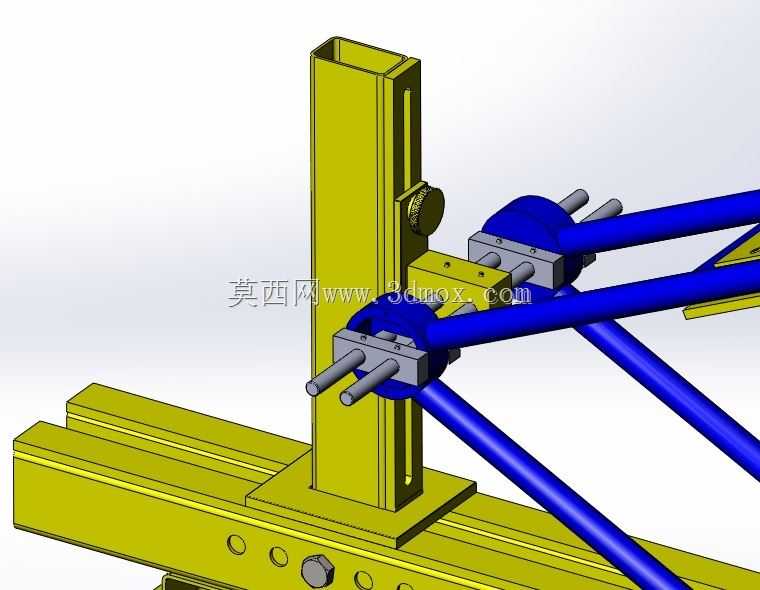

　　保证后续转向机构安装的基准精度，避免立管偏斜导致的转向卡滞、行驶跑偏问题；中部座椅安装位定位块采用平面定位配合销孔定位，直接匹配机架上的座椅安装支座位置，保证座椅安装面的平面度与安装孔位的位置度，减少后续装配时的修配工作量；尾部后轴安装定位座采用可调式立桩结构，可以根据不同后轮规格、后平叉长度调整横向与纵向位置，保证后轴安装孔的同轴度，避免后轮安装后出现偏摆、传动链条磨损过快的问题。从设计思路上看，这套工装没有采用一体式焊接结构，所有定位模块都通过T型螺栓与基座导轨连接，定位块的高度、角度都可以通过垫片与调节螺栓微调，一方面可以抵消焊接过程中工装自身的变形，定期校准定位精度，另一方面也可以在后续产品迭代时，仅更换对应位置的定位块，

　　就能适配新的机架结构，延长工装的整体使用寿命。工装的安装边界需要注意：基座整体展开长度需要覆盖机架前后端的最大外廓尺寸，两侧预留至少150mm的操作空间，方便焊工在组对时进行点焊固定、尺寸复核；底部脚轮的安装高度需要保证工装底面与地面留有50mm以上的间隙，方便使用叉车进行整工装转运，同时避免地面杂物卡滞脚轮；定位立桩的高度需要高于机架管件的最大安装高度，保证顶紧机构有足够的压紧行程，避免组对过程中管件弹出移位。在实际应用场景中，这类工装不仅可以用于切碎机机架的组对焊接，也可以通过调整定位块位置，适配同结构的小型电动自行车、定制摩托车车架的小批量生产，尤其适合定制改装车间、小型机械加工厂的多品种小批量生产模式，相比专用焊接工装，

　　柔性更强，投入成本更低，同时能保证足够的组对精度，满足产品的装配要求。需要注意的是，这类焊接工装在使用过程中，需要定期清理焊接飞溅，避免飞溅堆积在定位面上影响定位精度，导轨面需要定期涂抹防锈润滑脂，避免焊接烟尘导致导轨锈蚀、调节滑块卡滞；每次更换产品规格调整定位块后，都需要使用角度尺、游标卡尺复核关键定位尺寸，确认无误后再锁紧固定螺栓，避免定位偏差导致整批机架报废。
