商超货架带扫描位双杆展示挂钩结构

　　这款双杆式展示挂钩主要面向线下零售门店的开架陈列场景设计，适配常见的6s规格槽板货架安装位，区别于普通单杆挂勾，它在靠近安装座的位置集成了扫描标记臂结构，能解决传统挂勾陈列时商品条码被遮挡、收银盘点需要逐个取下商品扫码的痛点。从实际使用场景来看，这类挂钩多用于数码配件、小型包装日用品、袋装零食等挂装类商品的陈列，安装端采用卡扣式快装结构，对准货架槽位推入即可完成固定，不需要额外螺丝紧固，门店运营人员调整陈列位置时可以徒手拆装，大幅降低排面调整的时间成本。

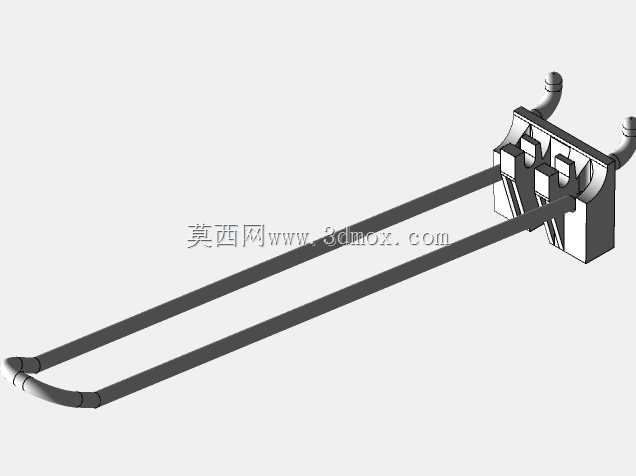

　　从功能结构上拆分，挂钩整体采用平行双杆设计，两根杆体分别承担不同功能：靠上的长杆为商品挂装承载杆，前端设置向上弯折的挡片，避免挂装的商品从前端滑落，杆体采用圆截面冷拉钢材质，表面做镀铬防锈处理，摩擦系数低，商品挂装后推拉顺畅，不会出现卡滞；靠下的短杆为扫描位承托臂，前端做圆弧收边处理，不会刮破商品包装，安装后该臂的位置刚好对齐挂装商品的条码区域，配合门店的自助收银通道或者人工收银台的固定扫码器，不需要取下商品就能完成条码识别，尤其适合高频盘点、自助收银占比高的连锁门店使用。安装座部分做了加强筋结构，在杆体与座体的连接位置设置了三角加强肋，避免挂装重载商品时杆体出现下弯变形，座体侧面预留了防盗标签的安装卡槽，可以适配常见的声磁防盗扣，当商品被违规取下时能触发门店防盗警报，适配开架销售的防盗需求。

　　设计过程中首先核算了挂装承载能力，单根挂钩的额定承载为5kg，覆盖绝大多数小型挂装商品的重量需求，杆体长度根据常规挂装商品的包装深度做了适配，预留的安装边界要求货架槽板的厚度在1-2.5mm区间，安装后挂钩整体向外伸出的长度为200mm，相邻挂钩的最小安装间距为40mm，不会出现排面拥挤的情况。杆体与安装座的连接采用铆接工艺，避免焊接位置出现锈迹污染商品包装，所有外露的棱边都做了R0.5的圆角倒钝处理，安装和调整过程中不会划伤操作人员的手部。前端挡片的高度设计为15mm，既能阻挡商品滑落，又不会遮挡商品的主展示面，不影响消费者查看商品包装信息。扫描标记臂的位置经过反复调整，当商品挂装到位后，条码区域刚好落在臂体上方10mm的位置，扫码器的识别光线可以无遮挡覆盖条码区域，不会出现因为杆体遮挡导致扫码失败的情况。

　　从实际落地的适配性来看，这款挂钩除了适配标准槽板货架，也可以通过加装转接片适配网式货架、孔板货架，不需要重新开模调整主体结构，只需要更换安装座的卡扣配件就能覆盖不同的货架类型。双杆的平行度公差控制在0.5mm以内，挂装多件商品时不会出现杆体歪斜导致商品排列不齐的情况，长期使用后杆体的下弯量不超过1mm，不会出现前端下垂导致商品滑落的问题。表面处理层的盐雾测试时间达到48小时，在生鲜区域附近的高湿度环境下使用也不会出现镀层脱落、生锈的情况，满足门店长期使用的耐久性要求。
