带扫描标记臂的商超商品展示挂钩结构

　　这款带扫描标记臂的展示挂钩，核心应用场景集中在连锁商超、品牌数码门店、3C配件专柜的开放式货架陈列环节，日常用来挂载带独立包装的小型数码配件、通讯周边产品，比如数据线、耳机、小型充电头这类需要顾客自主取放查看的商品。从实际使用需求出发，这类挂钩首先要解决两个核心矛盾：一是开放式陈列下顾客取放的便利性，二是商品防损的管控需求，同时还要兼顾收银环节的扫码效率，这也是结构设计时最先锚定的几个核心边界。

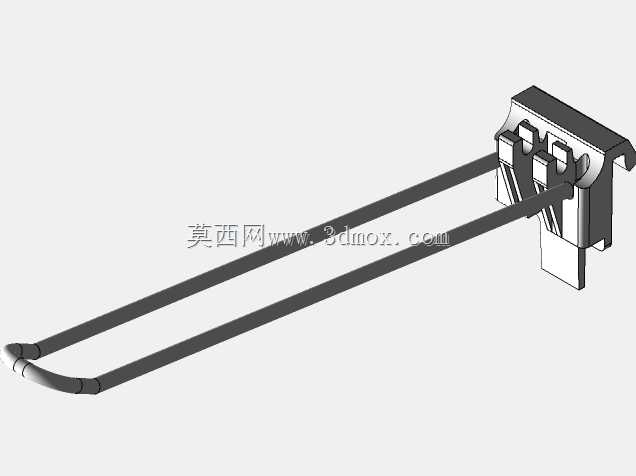

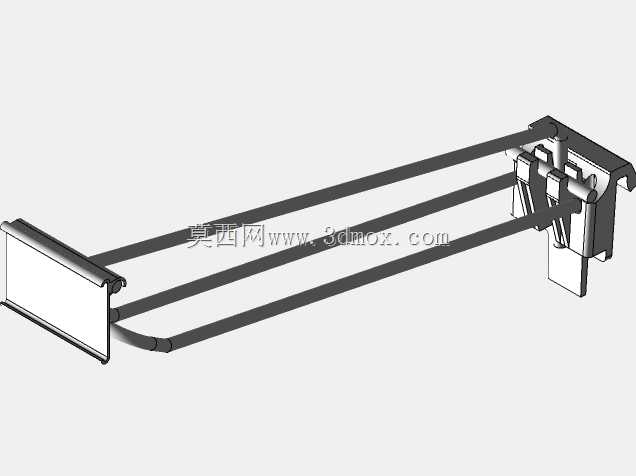

　　整体结构分为三个功能段，最末端是货架卡接安装端，采用的是适配标准万用槽板的卡扣式结构，卡爪做了带倒钩的弹性设计，安装时只需要对准槽板的卡槽推入即可完成固定，不需要额外的螺丝或者紧固件，日常调整陈列位置时可以直接徒手拔出移位，单组卡扣的垂直承重可以达到1.5kg，足够覆盖绝大多数小型通讯配件的挂载重量需求，卡接端的侧边做了限位凸台，推入卡槽后凸台会卡在槽板的背面，避免顾客取放商品时挂钩被连带拉出。中间段是双杆平行的承载臂，采用圆杆式结构，两根平行杆的间距刚好适配商品包装上的标准挂孔，挂装后商品不会出现侧翻或者歪斜的情况，承载臂的长度做了梯度适配的设计预留，建模时的有效挂载长度可以覆盖150mm到250mm的常规包装深度，杆身做了微抛的表面处理，减少商品挂装滑动时的阻力，顾客取放时不需要额外用力拉扯。

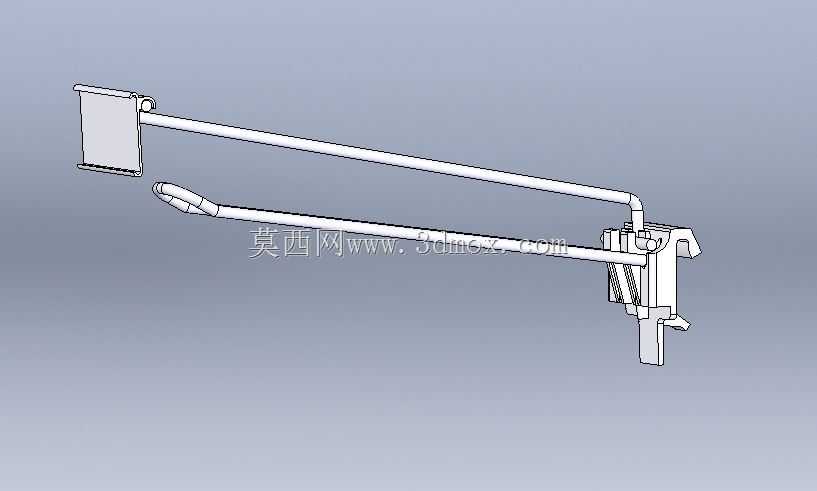

　　最前端的结构是这款挂钩区别于普通展示挂钩的核心部分，也就是集成的扫描标记臂，这个臂体从承载臂的根部向上弯折延伸到挂钩最前端的上方，臂体末端预留了平面安装位，可以粘贴商品的防盗标签或者条码标识，收银员不需要把商品从挂钩上取下来，直接抬手拿扫描枪对准前端的标记位就可以完成扫码，大幅提升了收银结算的效率，同时这个臂体的末端做了下弯的挡边结构，没有专用解锁钥匙的情况下，顾客无法直接把商品从挂钩前端抽出，兼顾了防损的功能。设计时特意把扫描臂的弯折角度做了15度的上扬处理，让条码粘贴位刚好对准顾客站立取货时的视线高度，也方便扫描枪从收银台位置快速对准识别，避免出现扫码盲区。

　　从安装边界来看，这款挂钩适配的是市面上通用的25mm孔距的槽板货架，安装后整体突出货架表面的距离根据承载臂长度不同在180mm到280mm之间，不会占用过多的通道空间，相邻挂钩的安装间距最小可以做到50mm，能够最大化利用货架的陈列面。结构建模时所有的弯折处都做了R2的圆角过渡，避免尖锐的边角划伤顾客或者划破商品包装，卡接端的弹性卡爪采用的是悬臂梁结构，反复拆装的疲劳寿命按照每天拆装一次计算可以达到5年以上，满足商超门店长期使用的需求。在实际选型时，需要根据挂载商品的包装深度选择对应长度的承载臂，避免商品突出挂钩过多出现掉落的情况，同时扫描臂上的标签粘贴位尺寸是40mm*20mm，刚好适配常规的商品条码标签和声磁防盗标签，不需要额外裁剪标签尺寸。

　　很多门店在使用普通单杆挂钩时经常遇到几个问题：一是商品容易在杆身上打转，导致条码朝向内侧无法快速扫码；二是挂钩容易被顾客从槽板上拽下来；三是没有防脱结构，商品容易被随手拿走造成损耗。这款结构在设计时就针对性解决了这些问题，双杆承载的结构从根源上避免了商品打转的情况，弹性倒钩卡扣解决了挂钩易脱落的问题，前端带挡边的扫描臂同时解决了扫码效率和防损的问题，三个功能模块集成在一体结构上，没有额外的零散配件，生产时可以直接用折弯工艺一次成型，加工成本和普通挂钩的差距很小，但是实际使用的体验提升非常明显。建模时也考虑了不同货架的适配性，卡爪的厚度做了1.2mm和1.5mm两个规格的预留，可以适配不同厚度的槽板板材，不需要针对不同货架重新开模，大幅降低了生产和备货的成本。
