带法兰6s规格混凝土干墙通用膨胀壁锚

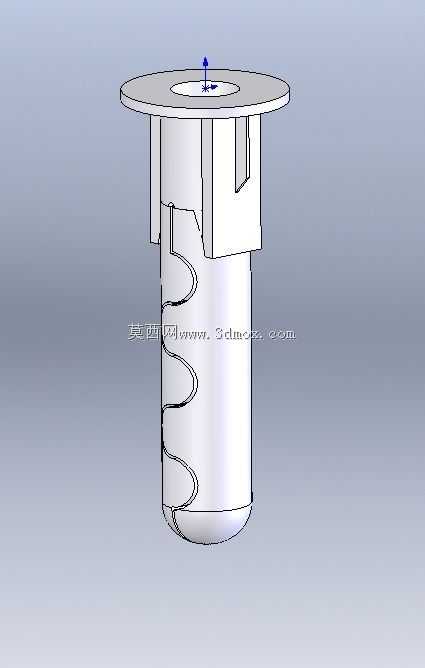

　　日常机电安装、室内装饰、轻型设备壁挂固定场景里，空心基材、轻质混凝土、石膏干墙的锚固一直是容易出问题的环节——普通膨胀螺栓在这类低强度、中空结构的基材上容易出现握裹力不足、旋转打滑、长期受力后松脱拔出的问题，而这款带法兰的通用壁锚，就是针对这类安装痛点做的结构优化设计。从结构上看，这款壁锚采用一体式注塑成型的主体结构，顶部带一体化圆形法兰盘，安装完成后法兰盘完全贴合基材表面，既可以分散锚栓对基材表面的压应力，避免软质基材表面被压溃凹陷，也能起到轴向限位的作用，防止锚栓在敲入安装过程中掉入预制的钻孔内部，省去安装过程中反复调整锚栓位置的麻烦。锚栓主体的插入段做了分段式的弹性胀开结构，侧壁开有连续的S形伸缩开槽，

　　当配套的锁紧螺丝从法兰端中心孔拧入时，锚栓的下半段会顺着开槽的导向逐步向外胀开，在钻孔内部形成多段连续的倒刺状凸起，和钻孔内壁的混凝土、石膏材质形成充分的机械咬合，不会像普通直槽膨胀管那样仅靠端部单点胀开受力，长期受振动、交变载荷时也能保持足够的拉拔力。设计阶段首先要匹配的是安装边界尺寸，这款壁锚适配6mm直径的标准安装钻孔，钻孔深度只需要略大于锚栓主体的插入长度即可，不需要额外扩孔或者做沉台处理，普通家装、工地常用的6mm冲击钻头就可以直接完成钻孔作业，不需要特殊的安装工具。法兰盘的直径比钻孔直径大出近一倍，即使钻孔存在少量的偏斜、孔径超差问题，法兰盘也能完全覆盖钻孔边缘，不会出现锚栓整体没入孔内的安装故障。

　　锚栓的插入段外壁做了细微的纵向防滑筋，在螺丝拧入胀开的过程中，防滑筋会先卡在钻孔内壁，避免整个锚栓跟着螺丝一起旋转打滑，这也是很多廉价膨胀管最容易出现的失效点——拧螺丝时锚栓跟着转，完全无法形成有效胀紧。从应用场景来看，这款壁锚可以覆盖绝大多数轻型壁挂件的固定需求：室内墙面的开关插座底盒固定、弱电通讯线路的线卡与桥架安装、卫浴间的毛巾架与置物架固定、轻质隔墙面上的小型配电箱、监控摄像头支架安装，都可以用这款锚栓配合自攻螺丝完成固定。和传统的金属膨胀螺栓相比，这款尼龙材质的壁锚本身重量更轻，不会在潮湿环境下出现锈迹污染墙面的问题，同时本身的绝缘属性也适合弱电、低压电气安装场景，避免金属锚栓导电带来的安全隐患。

　　建模过程中需要重点控制几个关键尺寸的公差：首先是中心内孔的直径，要和配套的自攻螺丝牙径做合理匹配，螺丝拧入时既能顺畅带动胀开结构变形，又不会因为间隙过大导致胀紧力不足；其次是S形开槽的宽度与深度，开槽过宽会导致锚栓主体强度不足，敲入钻孔时容易出现弯折开裂，开槽过窄则胀开时变形量不够，无法形成足够的咬合半径；最后是法兰盘的厚度，要保证在螺丝锁紧的压应力下，法兰盘不会出现翘曲变形，始终保持和基材表面的平整贴合。另外锚栓的底端做了圆弧导向头，敲入钻孔时可以自动修正小幅度的孔位偏斜，不会因为底端棱角卡滞导致锚栓变形。实际安装测试中，在C20强度的轻质混凝土基层上，单颗锚栓的垂直拉拔力可以满足15kg以内的静载荷固定需求，在12mm厚度的标准石膏干墙上，拉拔力也能达到8kg以上，完全覆盖民用、商用场景下的轻型挂件固定需求，不会出现常规塑料膨胀管在空心墙上胀开不足、一拉就掉的问题。结构上没有多余的零散零件，安装时只需要先钻好对应尺寸的孔，把锚栓整体敲入孔内直到法兰贴紧墙面，再拧入配套的螺丝带动胀开结构锁紧即可，不需要像飞机胀塞那样需要提前折叠塞入孔内，安装效率比传统空心墙锚栓高出近一倍，也不会出现零件掉落进墙体空腔的问题。
