冷藏箱用小型空气循环风扇电机结构

　　在商用及家用冷藏类制冷设备的内部结构设计中，箱内空气的均匀循环是保障储物空间温度一致性的核心要素之一，这款小型风扇电机正是为匹配该类场景的安装与运行需求开发的动力部件。从实际使用场景来看，这类电机多安装在冷藏箱内胆与发泡层之间的预留安装位，直接驱动贯流或轴流小尺寸风轮运转，带动箱内空气持续流过制冷蒸发器的盘管表面，让冷却后的气流能够顺着预设的风道进入各个储物隔间，避免局部区域出现温度分层、储物冻损或者降温不足的问题，同时气流在循环过程中会穿过线圈所在的电机本体区域，带走电机运行产生的少量热量，配合结构上预留的穿孔槽设计，让冷却气流能够进入电机安装的腔室内部，实现电机自身工作温度的稳定控制，避免长期运行出现过热退磁、绝缘老化的问题。

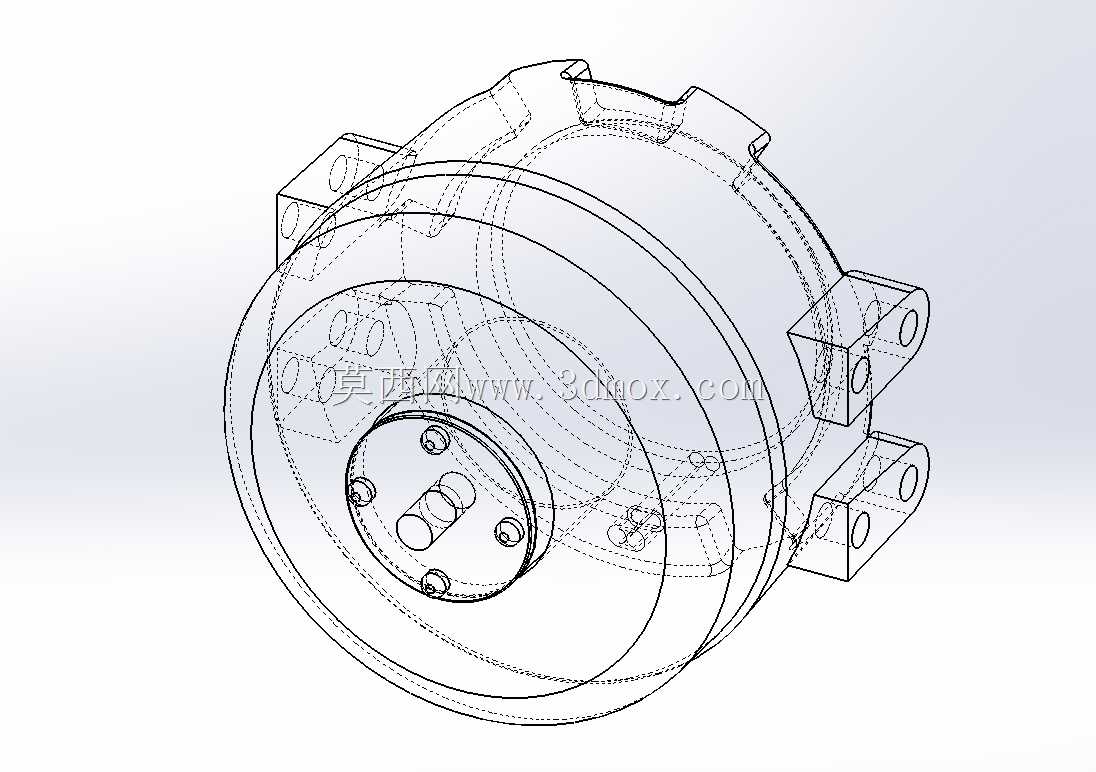

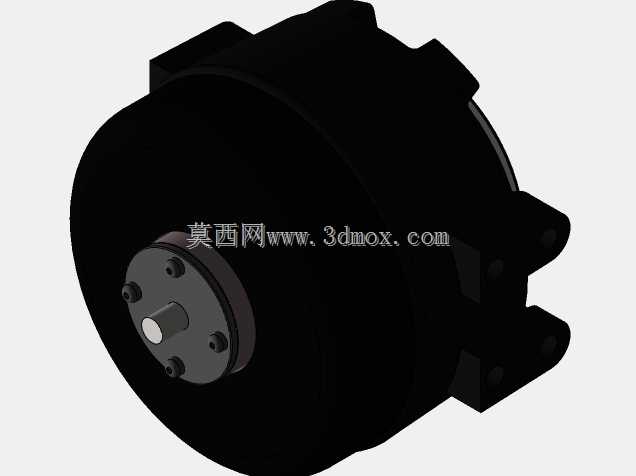

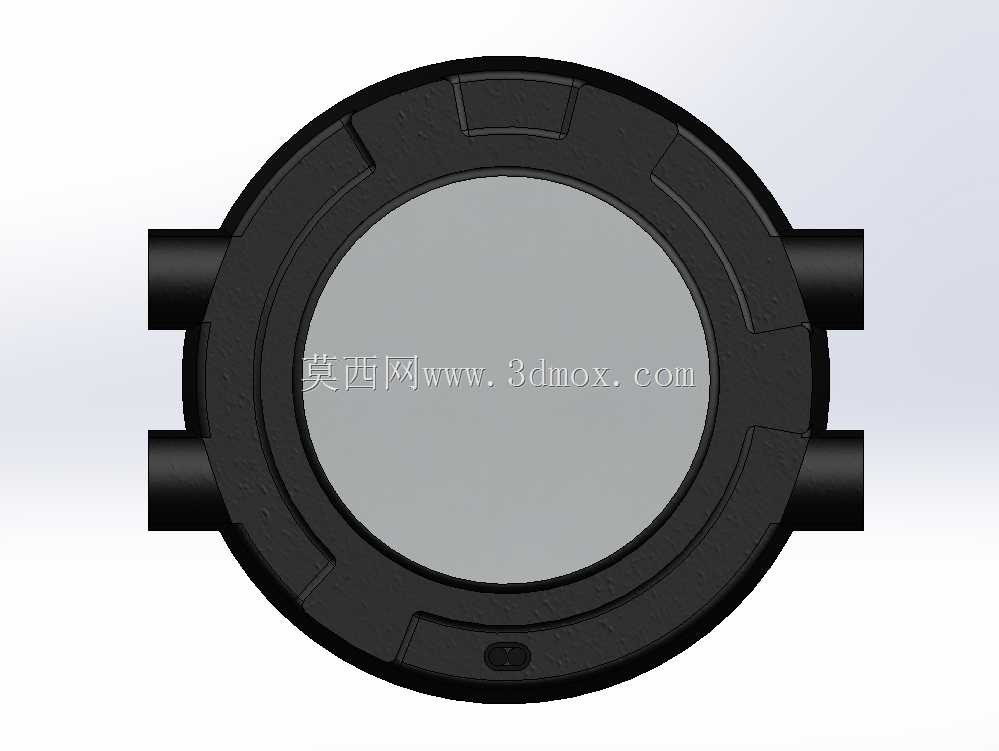

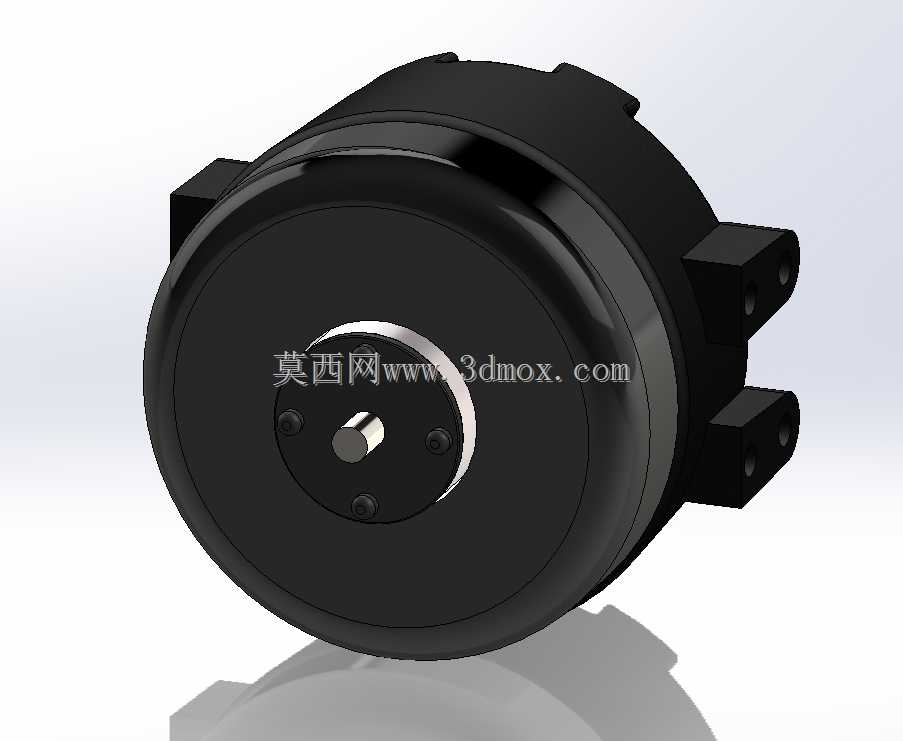

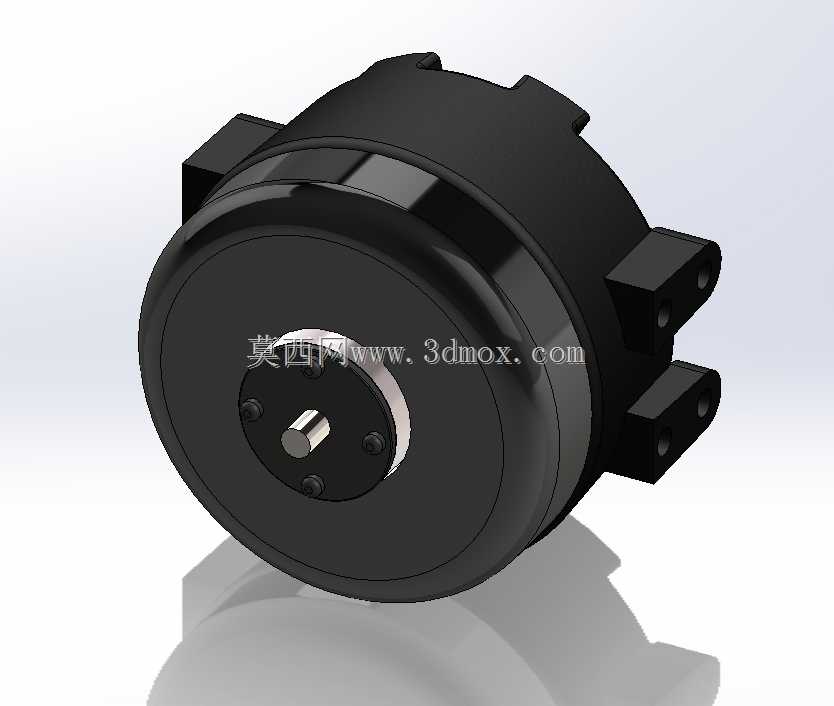

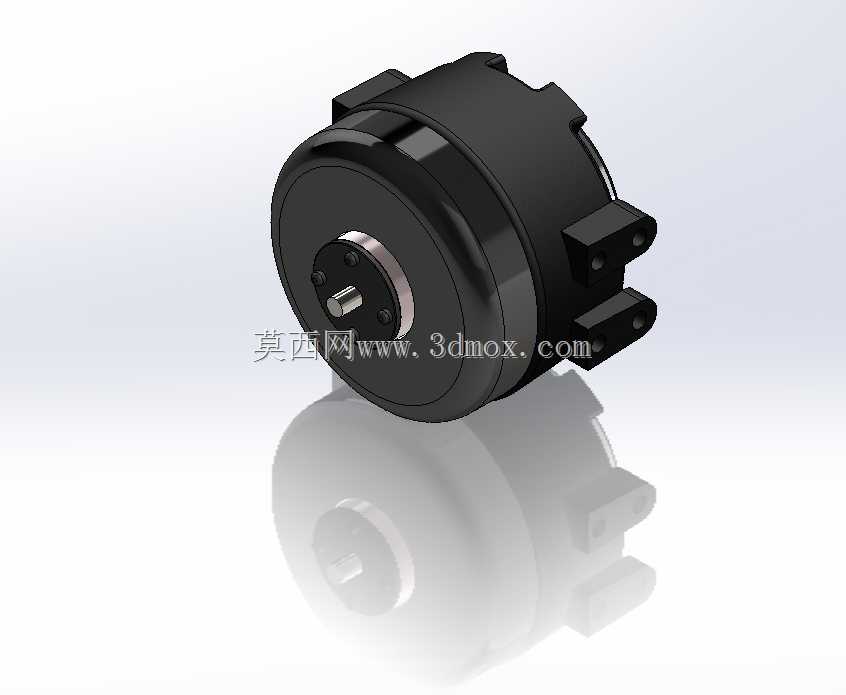

　　从结构设计思路来看，这款电机采用外转子结构布局，转子外壳直接作为风轮的安装基座，省去了额外的传动连接部件，既压缩了整体轴向安装尺寸，也减少了传动环节的能量损耗与运行振动。电机本体的外壳采用高强度工程塑料包覆，兼顾绝缘性能与防潮能力，适配冷藏箱内部高湿度、偶尔存在凝露的工作环境，避免金属部件长期接触潮湿空气出现锈蚀卡滞。输出轴采用不锈钢材质加工，轴端做了扁位定位结构，风轮安装时可以直接卡入对应槽位，不需要额外的定位销或者紧定螺钉，装配工序更简单，也能避免长期正反转切换出现轴与风轮的相对滑动。

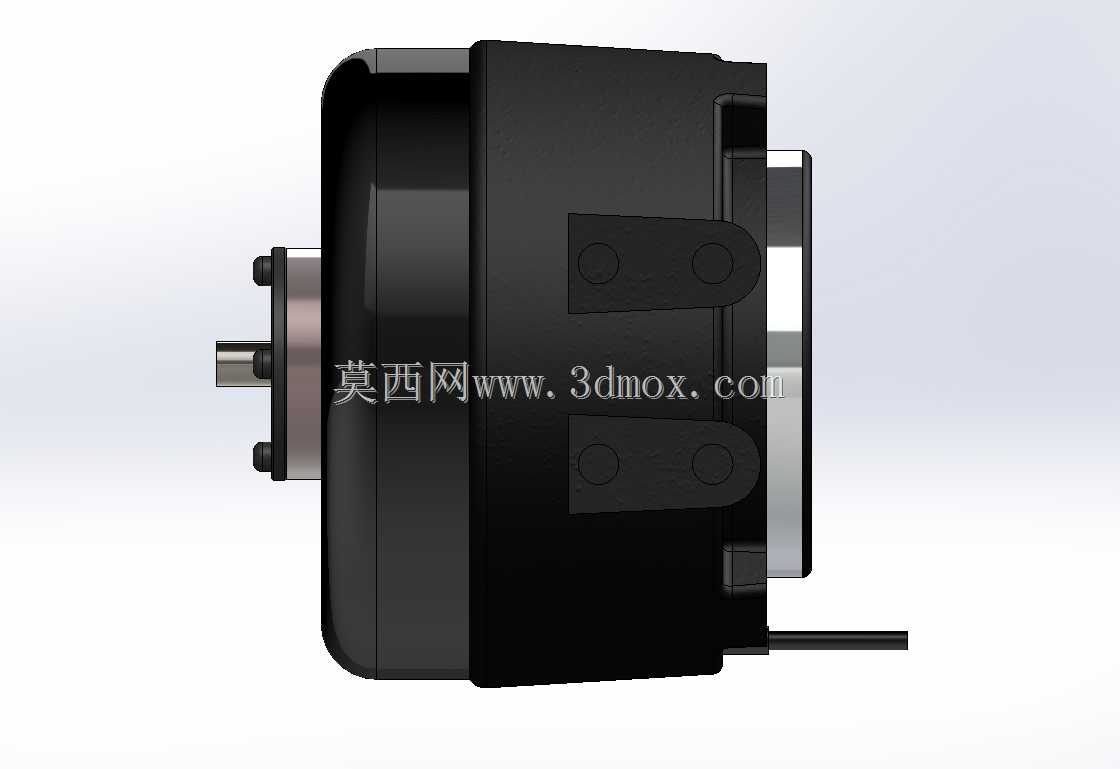

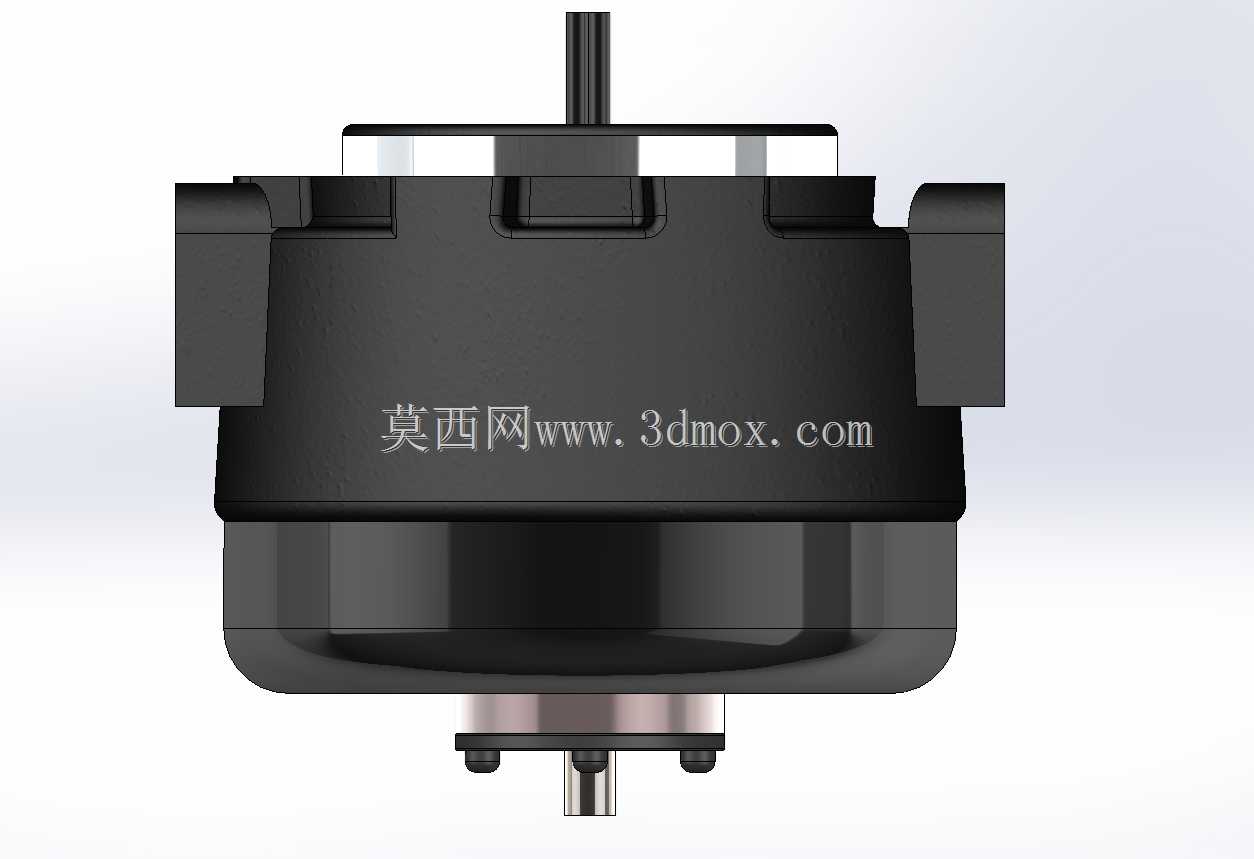

　　安装边界方面，电机本体的径向尺寸控制紧凑，能够适配冷藏箱内部狭窄的安装空间，外壳侧面延伸出两个带安装孔的固定支耳，支耳的孔位间距经过标准化匹配，对应冷藏箱内胆上预设的安装柱位置，装配时直接将支耳套入安装柱后热熔固定或者卡入橡胶减震垫即可完成安装，不需要额外设计复杂的固定支架。支耳的位置经过动平衡调校，电机运行时的振动可以通过支耳处的减震垫充分吸收，避免振动传递到冷藏箱箱体产生低频共振噪音。电机的出线端做了密封处理，引线从外壳侧面的预留线槽引出，顺着内胆的走线槽排布到供电控制板位置，引线长度预留了足够的装配余量，不会因为箱体发泡或者内胆装配出现引线拉扯断裂的问题。

　　从功能特性来看，这款电机适配低压直流供电方案，运行转速稳定在适配小尺寸风轮的区间，运行噪音控制在冷藏设备允许的低噪范围内，不会因为电机运转产生的噪音影响使用体验。电机的启动扭矩经过针对性调校，即使在低温环境下润滑脂粘度上升，也能顺利启动带动风轮运转，不会出现低温卡滞无法启动的问题。轴承采用含油轴承结构，预注了耐低温的润滑脂，在冷藏箱的常年低温工作环境下能够保持长期润滑效果，设计使用寿命周期内不需要额外补充润滑，减少后期维护需求。

　　在结构细节处理上，电机转子与定子之间的配合间隙控制在合理范围，既避免间隙过大导致的磁损增加、效率下降，也避免间隙过小因为低温下部件尺寸微变出现扫膛问题。外壳的拼接缝处做了错位挡边设计，即使冷藏箱内的凝露水顺着外壳流淌，也不会顺着拼接缝进入电机内部造成线圈短路。端盖处的轴孔位置加装了耐磨轴套，减少输出轴转动时的磨损，同时也能阻挡外界的水汽、灰尘进入电机内部。线圈部分采用耐低温的漆包线绕制，绝缘等级匹配长期低温运行的需求，即使在频繁启停的工作模式下，也能保持绝缘性能稳定。

　　实际选型适配时，需要注意电机的安装支耳孔位与自身设备安装位的匹配度，同时确认输出轴的长度与风轮的安装深度适配，避免风轮安装后与周边风道结构出现干涉。供电参数需要匹配电机的额定电压范围，避免过压驱动导致电机转速过高、寿命缩短，或者欠压导致启动扭矩不足、转速不达标影响循环风量。风道设计时需要预留足够的进风空间，保证气流能够顺畅穿过电机周边的区域，既保障箱内空气循环的效率，也能带走电机运行产生的热量，让电机工作在合理的温度区间内。
