钣金轧制异径同心变径连接锥筒

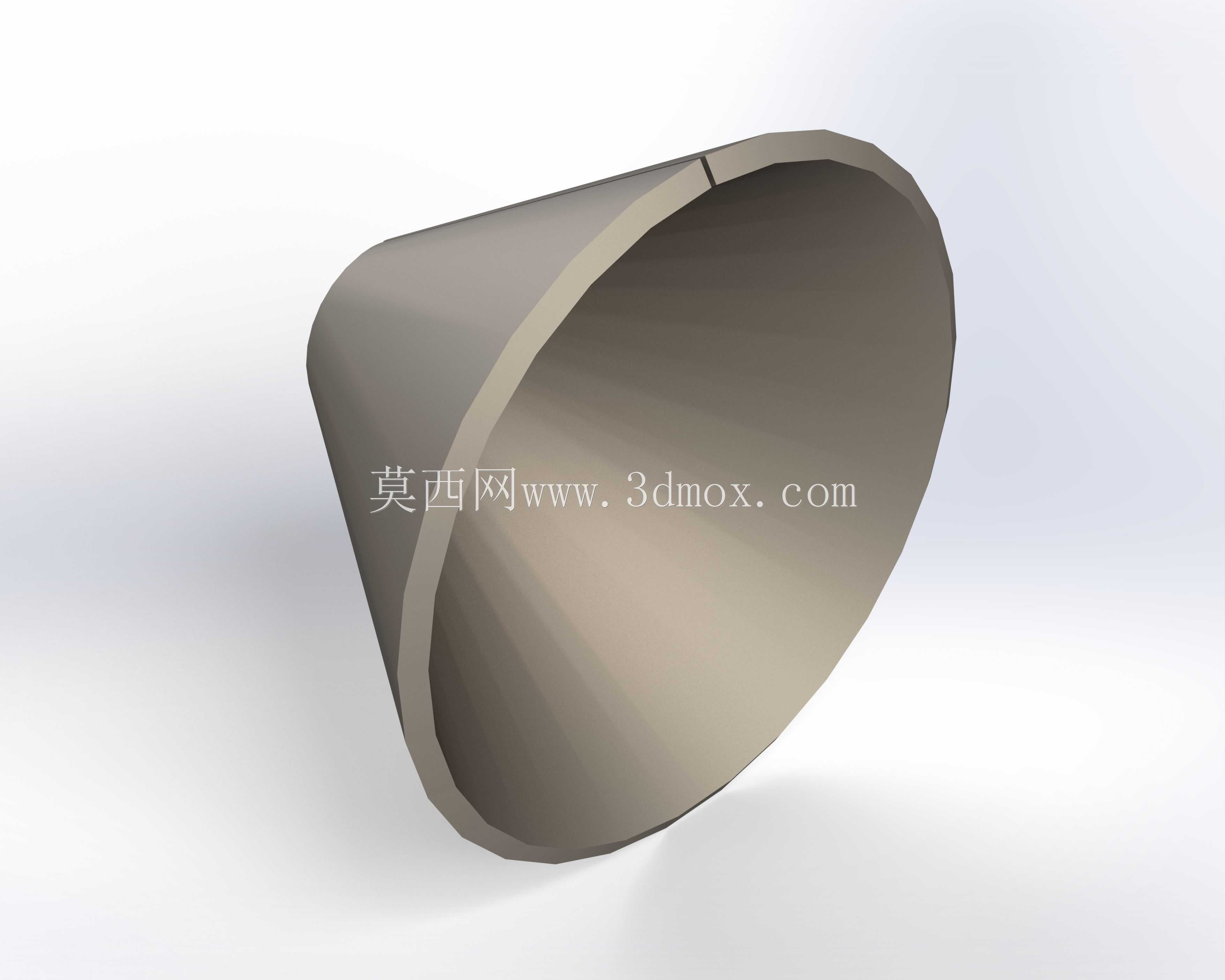

　　在通风除尘管路布设、粉体气力输送系统搭建、低压流体输送管线改造的现场作业中，异径同心锥是解决两段不同管径管路同轴对接的核心过渡构件，这类构件不需要额外的偏心调整结构，安装后管路轴线保持重合，能最大程度降低介质流经变径段时的局部阻力损失，避免偏心变径容易出现的介质偏流、局部积料、管路振动异常等问题。从实际加工落地的角度看，该锥筒采用轧制金属薄板加工成型，整体为空心截圆锥结构，两端分别为不同直径的圆形开口，开口边缘预留的直边段可直接对接标准管径的圆管，既可以采用抱箍快装的连接方式适配需要频繁拆装的物料输送工况，也可以通过焊接、法兰连接的方式固定在永久布设的管路上。设计这类锥筒时，首先要确认两端对接管路的公称直径，锥段的锥度不能设置过陡，

　　否则介质流经时会出现流速突变，对于含固体颗粒的粉体输送场景，锥度过大还容易造成颗粒在锥壁滞留堆积，堵塞管路；同时锥壁的厚度选取要匹配管路的工作压力，薄板轧制的结构在保证结构强度的前提下，能大幅降低构件自重，减少管路支撑结构的负载。该锥筒的钣金结构可通过压平工序展开为平面扇形料片，加工时只需要将扇形料片通过卷板设备卷制成锥状，再对拼接缝进行焊接或咬口密封即可完成成型，不需要复杂的模具冲压，小批量定制加工的成本极低，适配现场施工中各种非标准管径的变径对接需求。从安装边界来看，该锥筒整体为轴对称结构，安装时不需要考虑方向对位，只要保证两端管口与对接管路同轴度偏差在允许范围内即可，锥筒的轴向长度根据两端管径差匹配设计，

　　既不会因为长度过短造成锥度过大影响介质流动，也不会因为长度过长造成材料浪费、安装空间占用过大。在通风系统中，这类同心锥常被用在风机进出口与风管的变径对接位置，能平缓调整风管内的气流流速，降低气流湍流产生的风噪；在粮食、塑料粒子等散料输送场景中，光滑的锥体内壁不会出现物料挂壁的问题，能保证物料输送的顺畅性；在一些小型设备的排风、除尘支管对接中，这类薄壁锥筒重量轻，安装时不需要额外做承重支架，直接通过软管卡箍固定即可完成装配，现场施工效率很高。建模过程中需要重点关注锥壁的壁厚均匀性，两端开口的圆度公差要控制在管路对接允许的范围内，拼接缝的位置要做平齐处理，避免内壁出现凸起影响介质流动，同时钣金展开的料片尺寸要预留咬口或焊接的加工余量，保证卷制后两端的直径尺寸符合对接要求。
