DIY框架式双缸金属成型压力制动装置

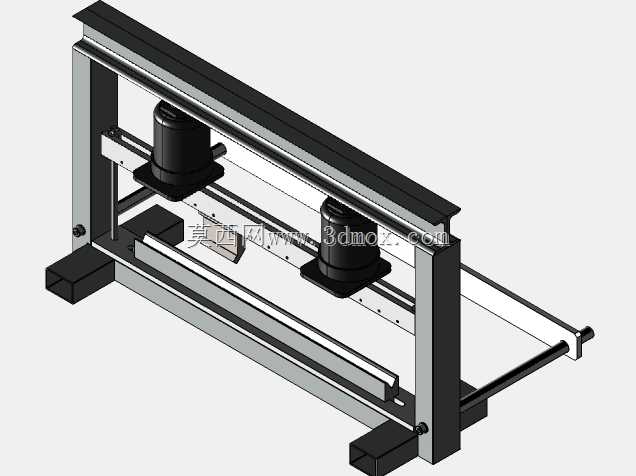

　　这款框架式压力装置主要面向小型金属加工场景，适配个人工坊、小型维修站点的小批量金属件成型作业，可完成薄钢板折弯、小型型材校直、薄金属件压装、简易冲压成型等多类工序，无需配套大型工业冲压设备的场地与动力配套条件，仅依靠常规手动工具即可完成整机的组装搭建，对加工场地的基建要求极低。整机采用开放式矩形框架结构，主体承载部分采用标准矩形钢管焊接拼接而成，框架底部设置前后延伸的支撑脚，直接与地面或工作台面接触，无需额外浇筑安装基础，放置在常规重型工作台或硬化地面即可稳定作业，整体安装边界宽度控制在800mm以内，长度方向随工件推送需求可延伸至1200mm，高度方向不超过700mm，可直接放置在常规层高的工坊作业区域内，不会占用过多垂直空间。

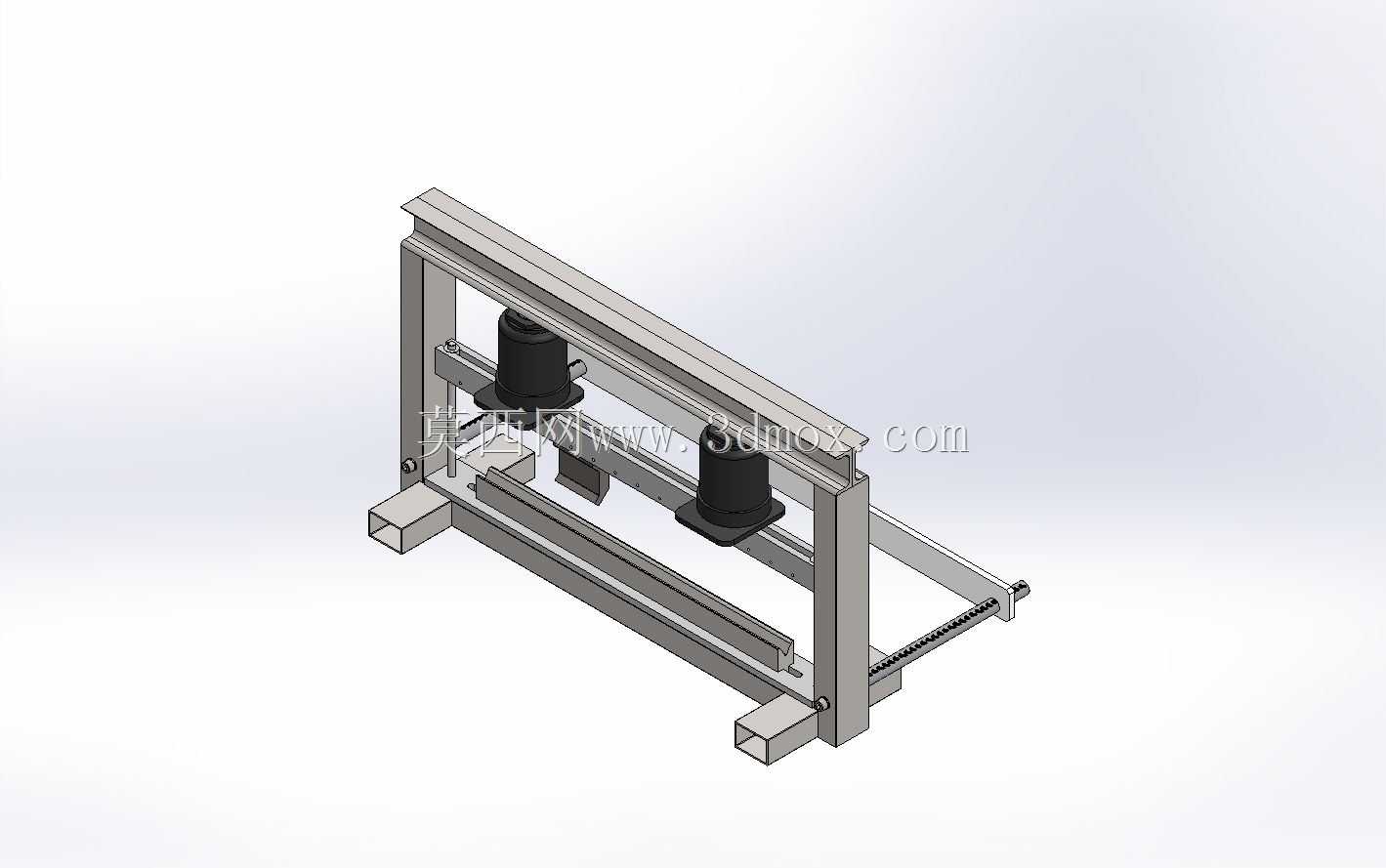

　　框架两侧的立式立柱作为主要承载构件，采用加厚矩形钢管制作，上下端分别与顶部横梁、底部承载梁焊接固定，形成封闭的受力回路，承压时可将压头的反作用力均匀分散到整个框架结构上，避免局部应力集中导致的框架变形。顶部横梁上对称布置两个压装执行缸，缸体通过螺栓压板结构固定在横梁安装位，可根据实际加工需求调整两个缸体的横向间距，适配不同宽度的工件压制作业，压头下方设置可横向滑移的工件托台，托台通过侧边的齿条结构实现手动推送，可在压制作业时调整工件的进给位置，无需反复挪动工件即可完成长条形工件的分段压制作业。设计阶段充分考虑了手工制作的可行性，所有构件的连接方式优先采用焊接与标准螺栓连接，无需高精度的机加工工序即可完成制作，

　　框架的所有拼接焊缝均采用连续角焊缝，焊后仅需简单打磨去除焊渣即可，无需做额外的应力退火处理，适配个人制作者的加工条件。压头部分采用可拆卸式设计，可根据加工需求更换平压头、V型折弯压头、校直压头等不同工作头，切换时仅需拆除压头与缸杆的连接螺栓即可完成更换，无需拆解整机结构。底部承载梁上预留了T型槽安装位，可配套安装定位挡块、折弯凹模等工装附件，压制作业时可快速完成工件定位，减少反复找正的辅助时间。设备的受力路径经过优化，压装作业时的作用力从缸体输出后，垂直传递到压头与工件接触位置，再通过底部托台传递到底部承载梁，最终通过两侧立柱形成受力闭环，作业过程中框架的侧向变形量控制在0.2mm以内，可满足1-3mm厚度普通碳钢板的折弯、

　　压型精度要求，不会因为框架刚性不足导致工件成型尺寸超差。日常使用时，仅需定期检查连接螺栓的预紧力、焊缝是否出现开裂即可，无需复杂的维护保养，缸体的动作可配套手动液压泵或者气动增压泵驱动，用户可根据自身的配套条件选择动力源，无需统一配置专用动力单元，进一步降低了设备的搭建与使用成本。针对小型金属件的试制需求，该装置可快速完成简易模具的安装调试，小批量生产简易支架、固定片、折弯件等常用五金零件，相比外购成品压力设备，制作成本仅为工业级小型压力机的十分之一左右，且可根据自身的作业需求灵活调整框架尺寸、缸体数量与行程参数，适配个性化的加工需求。框架的侧边预留了标尺安装位，可粘贴长度标尺，在推送工件时直接读取进给尺寸，提升压制作业的尺寸一致性，托台的滑移轨道采用框架自带的矩形钢管作为导向面，无需额外安装线性导轨，降低制作难度的同时，可满足低速手动进给的导向精度要求，不会出现卡滞、偏移等问题。
