手提式干粉灭火器结构设计三维数模

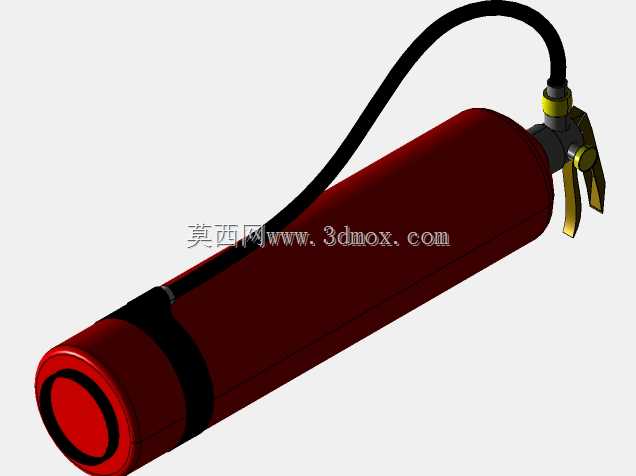

　　这款手提式灭火器的三维建模完全围绕实际消防作业场景展开，日常应用覆盖民用建筑、工业厂房、商业场所、车载配套等多类场景，是初起火灾扑救的核心便携装备。建模过程中首先还原了压力容器筒体的核心结构，筒体采用等壁厚圆柱回转体设计，底部做圆弧收边处理，既保证承压状态下的应力分布均匀，避免直角位置的应力集中问题，也能让筒体直立放置时具备足够的稳定性，筒体壁厚按照常规手提式灭火器的承压要求做等比例还原，整体直径与长度的比例符合单人手持操作的人机工程要求，单手提携时重心落在握持区域附近，长时间持握不会出现过度前倾或后坠的问题。

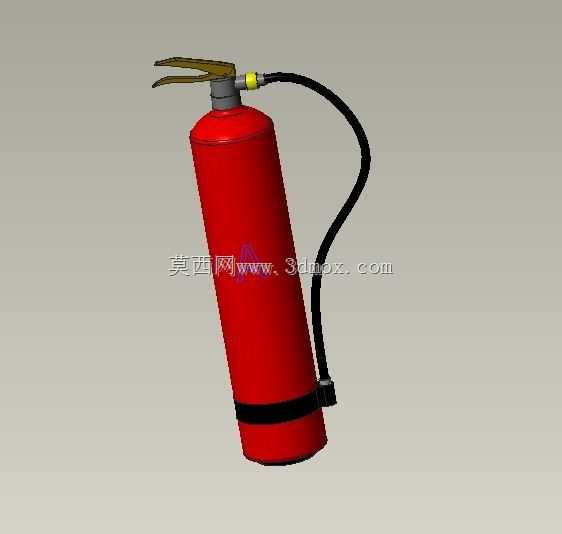

　　筒体外部的绑带结构做了精准还原，绑带采用环形包覆设计，一方面用于固定输送软管的收纳位置，避免软管在搬运、存放过程中出现晃动、脱落、弯折损坏的问题，另一方面也能作为筒体的加强结构，在筒体受到意外磕碰时起到一定的缓冲防护作用，绑带的宽度、安装位置完全匹配实际产品的布局，不会遮挡筒体表面的标识张贴区域，也不会干涉握持操作。顶部的阀组总成是建模的重点细节，包含了启闭阀体、压把、保险销、压力表接口、软管接头几个核心部分，压把采用杠杆式结构设计，操作时的按压行程、施力角度符合普通人的手部施力习惯，拔出保险销后只需单手下压压把即可开启喷射，操作门槛极低，适配紧急场景下的快速操作需求；阀组与筒体的连接采用螺纹密封结构，建模时还原了连接部位的台阶与密封面结构，保证装配关系的准确性，金属压把与阀体的连接销轴位置也做了细节还原，可直观展示阀组的运动行程与装配逻辑。

　　输送软管采用柔性材质的建模表现，自然弯曲的形态还原了软管收纳时的状态，软管端部的喷嘴结构做了细化，喷嘴的收口角度符合干粉灭火剂喷射时的流道要求，可保证灭火剂喷出时的扩散角度与射程满足初起火灾扑救的需求，软管与阀组的连接部位做了金属压箍的结构还原，清晰展示软管的固定密封方式。顶部的金属连接件做了差异化的材质区分，黄铜色的接头、压把部件与红色筒体、黑色软管形成明确的视觉区分，方便快速识别操作部件，在紧急场景下操作人员可以第一时间找到压把、保险销的位置，减少操作反应时间。

　　建模过程中充分考虑了产品的安装与存放边界，整体外形尺寸适配常规的灭火器挂架、落地放置箱的安装尺寸，筒体直径、总高度、阀组突出宽度都符合常规手提式灭火器的安装空间要求，无论是壁挂安装、落地放置还是车载固定，都不会出现尺寸干涉问题。整个数模的装配关系完全按照实际产品的装配逻辑搭建，各个部件之间的配合间隙、连接位置都做了精准还原，可直接用于消防器材的结构教学、产品改型设计、场景装配模拟等用途，也能作为消防演练场景搭建、公共场所消防布局可视化的配套模型使用。从结构设计的角度来看，这款模型完整还原了手提式灭火器的核心功能结构，没有冗余的装饰性部件，所有结构都服务于承压存储、快速操作、高效喷射的核心功能，筒体的长径比设计平衡了灭火剂充装量与便携性的需求，既保证了足够的灭火剂容量满足初起火灾的扑救时长要求，也控制了整体重量，让普通成年人可以单手提携操作，阀组的布局紧凑，不会额外增加整体的横向占用空间，方便在狭窄的消防箱、车载储物空间内存放。软管的长度设计也符合实际操作需求，喷射时操作人员可以与火源保持足够的安全距离，同时软管的柔性特性可以灵活调整喷射方向，适配不同角度、不同位置的火源扑救需求，底部的圆弧封底结构除了保证应力分布均匀之外，也能让筒体在不平整的地面上放置时具备更好的适应性，不会因为地面轻微凹凸就出现倾倒的问题。
