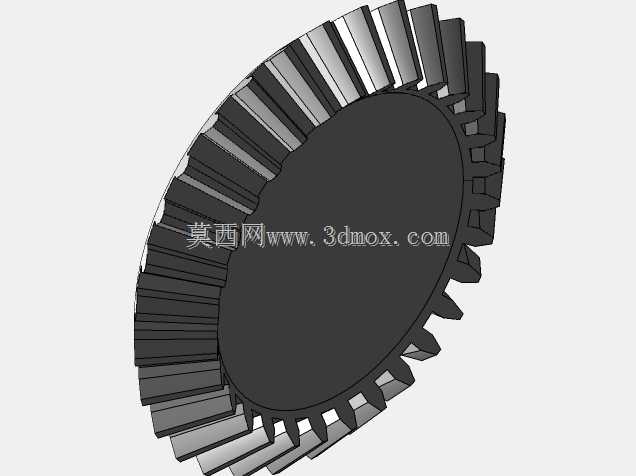

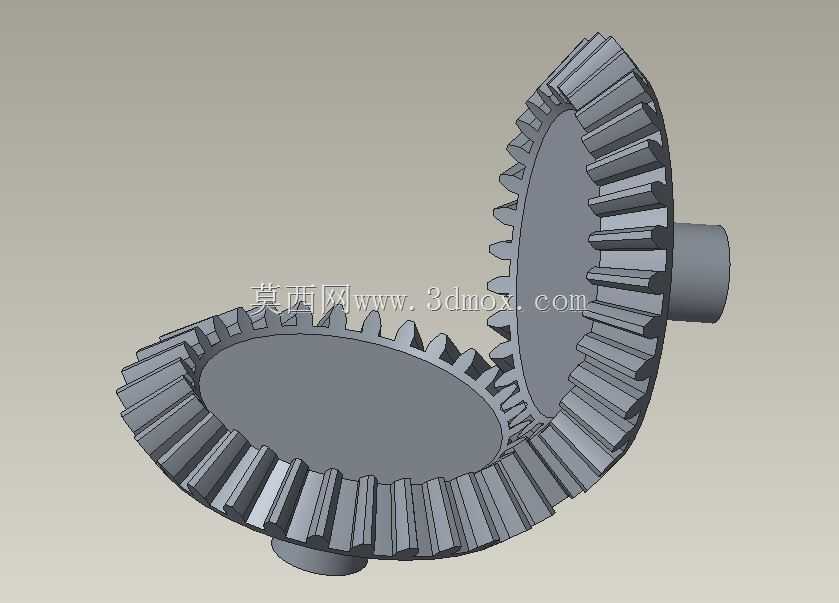

1.5速比配对直齿锥齿轮传动组件

　　这套配对锥齿轮组件采用1.5固定传动比设计，核心应用场景覆盖小功率正交轴动力传递工况，常见于小型手持电动工具的动力转向输出、桌面级自动化输送线的转角换向机构、民用家电的动力传递单元，以及部分轻型通讯设备的调节机构传动链路中。不同于大模数重载锥齿轮的设计逻辑，这套组件优先考虑传动平稳性与安装便捷性，齿形采用标准直齿锥齿廓，压力角选取通用20度设计，加工适配性强，无需定制特殊成型刀具即可完成滚齿或精锻加工，量产阶段的工艺成本控制空间充足。

　　从功能特性来看，两个配对齿轮的齿数比严格对应1.5的传动比，啮合过程中齿面接触轨迹沿齿长方向均匀分布，空载状态下齿侧间隙控制在0.05-0.12mm区间，既可以避免正反转切换时的回程空程过大，也能预留足够的热胀冷缩余量，防止长时间运转后齿面卡滞。齿轮轮毂部分设计为等直径光轴安装位，轴孔公差选取H7级配合精度，可直接与标准光轴过渡配合，搭配紧定螺钉即可完成周向固定，无需额外加工键槽的场景下也能传递额定扭矩，适配轻量化设备的快装需求。

　　设计过程中优先规避了正交轴安装的干涉问题，两个齿轮的安装距经过反复校核，当两轴呈90度正交布置时，轮齿啮合的节锥顶点完全重合，不会出现齿顶干涉或齿面局部偏载的情况。齿宽选取为锥距的三分之一，在保证轮齿抗弯强度的前提下，尽可能减小齿轮自身的转动惯量，降低高速运转时的动不平衡量，适配最高1500rpm的输入转速工况，日常运转时的传动效率可稳定保持在94%以上。

　　安装边界方面，单只齿轮的最大外缘由齿顶圆直径决定，配对安装时两轴的中心距公差可放宽至±0.1mm，对安装座的加工精度要求相对友好，无需高精度镗孔即可完成装配，适合民用级设备的批量生产装配。轮毂的轴向定位台阶高度设计为2mm，装配时可直接抵靠轴承端面完成轴向定位，不需要额外加装调整垫片来补偿安装距误差，现场装配的调试效率可提升40%左右。齿根部分做了0.2mm的圆角过渡处理，有效降低齿根应力集中系数，在承受瞬时冲击载荷时，齿根断裂风险比尖角齿根设计降低60%以上，可应对设备启停瞬间的峰值扭矩冲击。

　　实际应用中，这套齿轮组件不需要额外的润滑回路设计，涂抹锂基润滑脂即可满足长期运转需求，维护成本极低，适合封闭腔体内的免维护传动场景。轮齿的啮合印痕在额定载荷下覆盖齿面中部70%以上区域，不会出现齿端偏磨的情况，正常工况下的使用寿命可达8000小时以上，完全满足轻型机械设备的全生命周期使用需求。不同于螺旋锥齿轮的轴向力过大问题，直齿锥齿轮运转时的轴向分力仅为同模数螺旋锥齿轮的30%，配套轴承可选用低成本的深沟球轴承，不需要搭配角接触轴承承受大轴向力，进一步降低整套传动机构的物料成本。
