复古定制机车管式焊接后车架结构

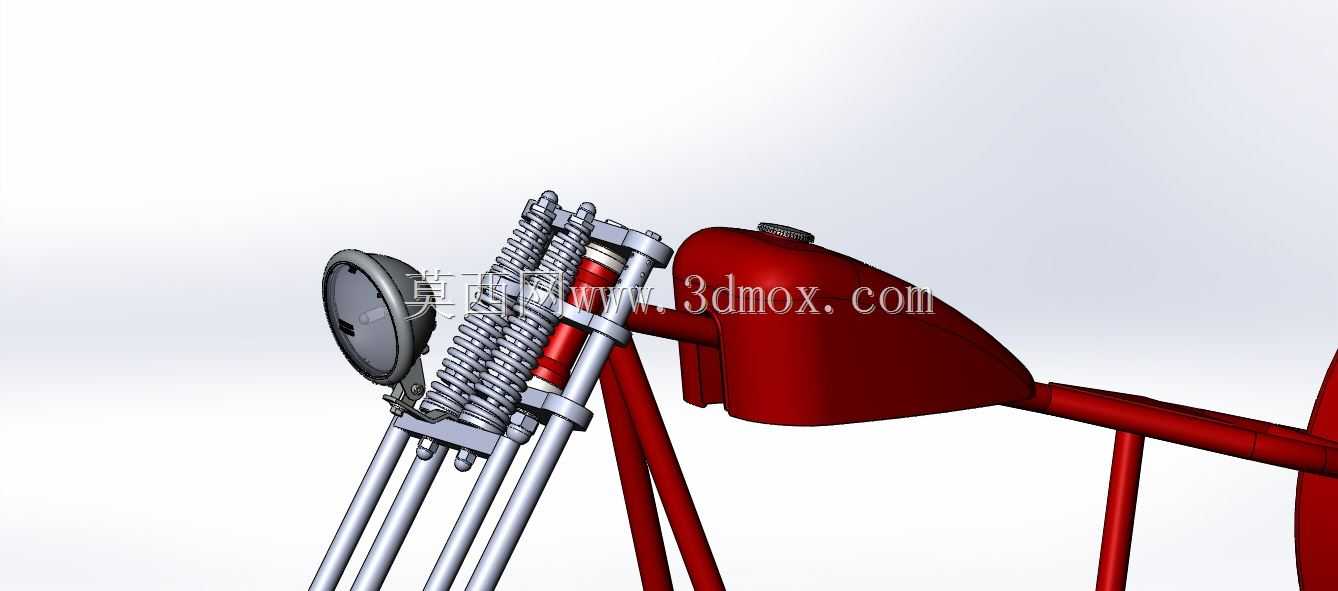

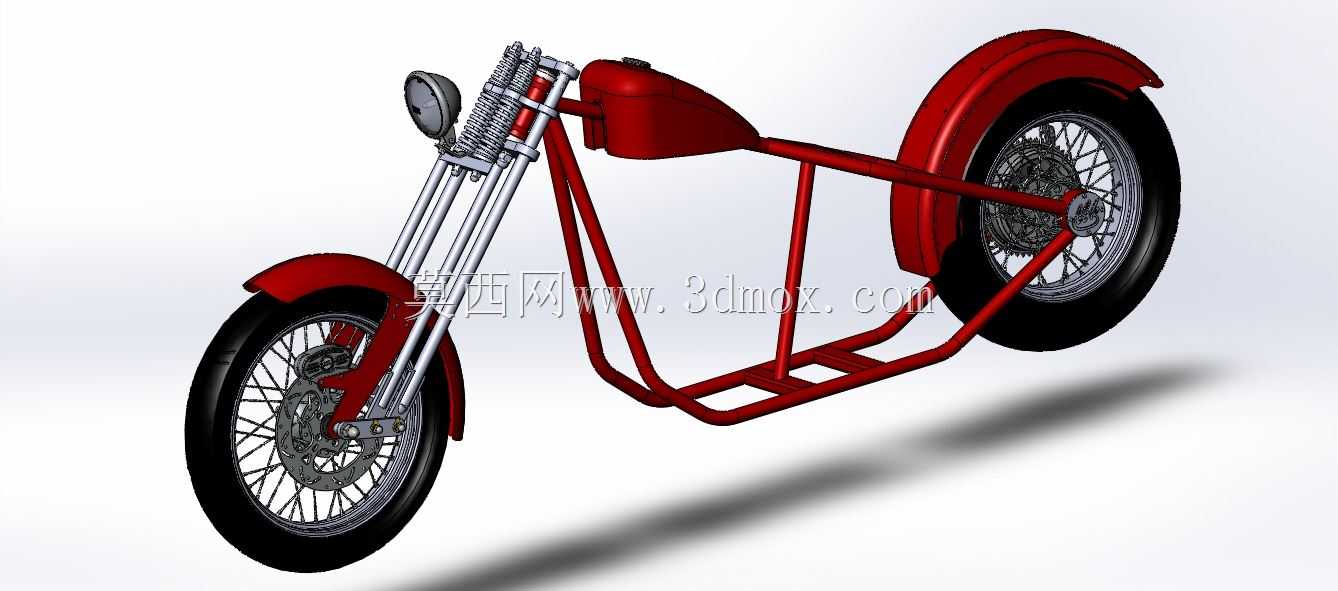

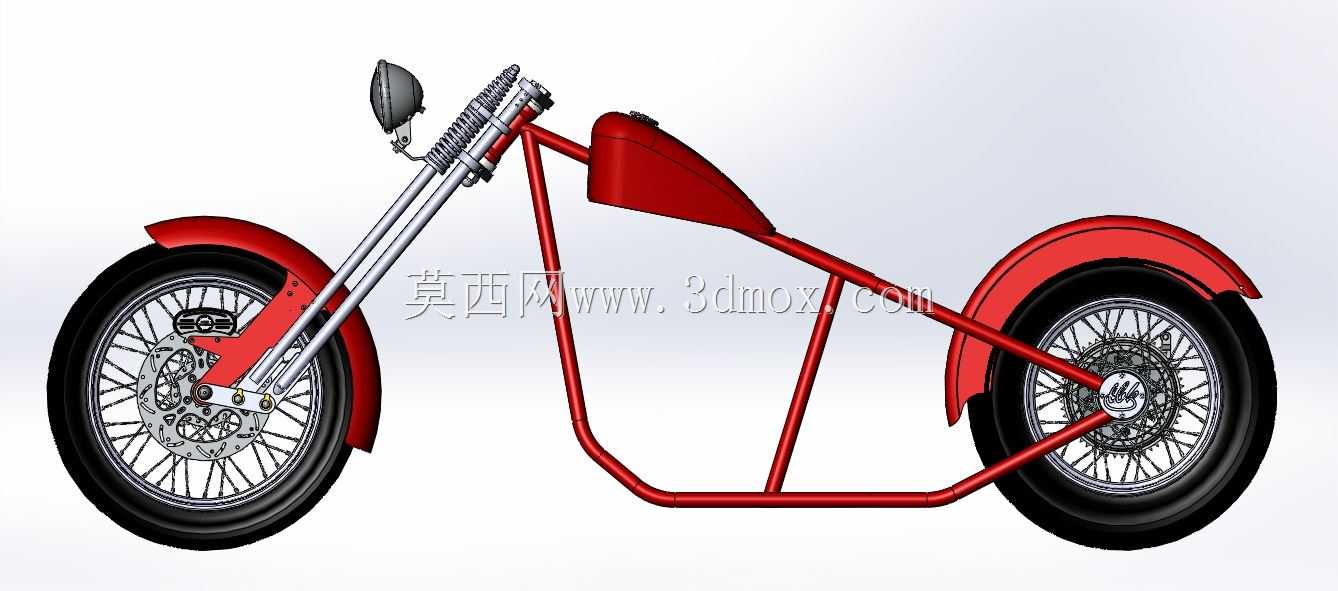

　　该结构为定制复古机车的后部承载焊接车架，主要应用于小批量定制改装机车、复古chopper风格两轮机车的底盘搭建场景，承担后轮承载、动力传导、 rider 乘坐载荷传递的核心作用，是机车底盘部分除前叉、动力总成外的核心承载构件。从实际使用场景来看，这类管式硬尾车架多用于非道路休闲定制机车、复古展示机车的搭建，相比量产冲压焊接车架，管式结构拥有更高的改装自由度，可根据不同轮径、不同宽度的后轮总成调整安装位，适配不同风格的外观包覆件安装需求。

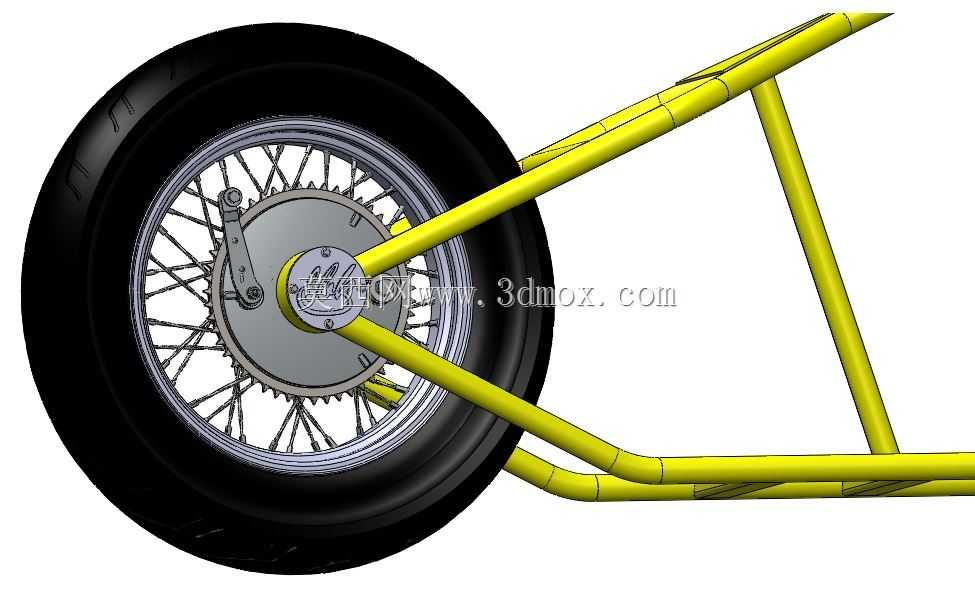

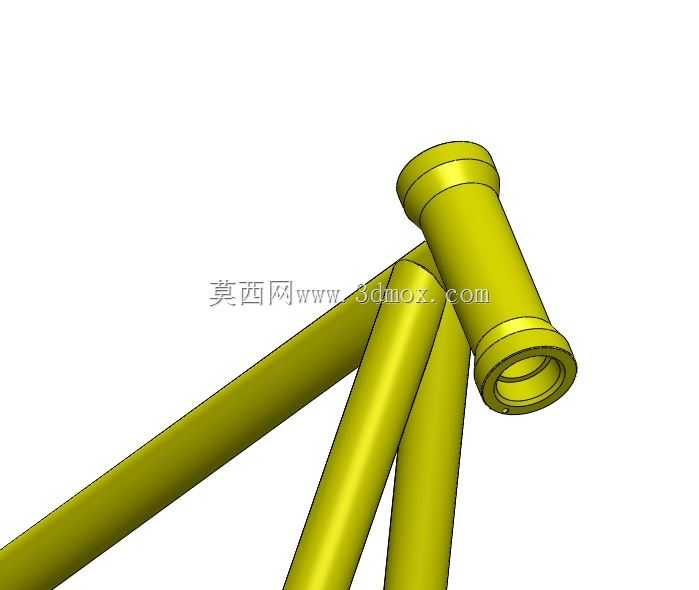

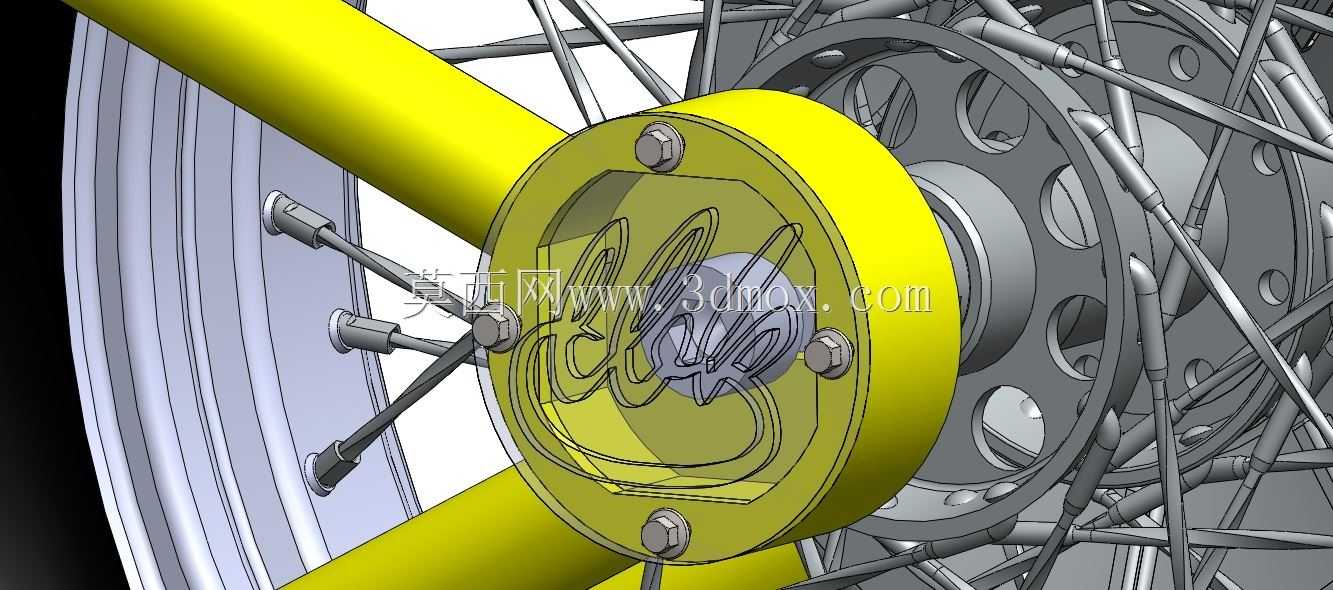

　　功能层面，该车架首先完成后轮总成的定位约束，后轮轴安装位设置在车架后段的两个同轴套管处，可匹配对应直径的后轮轴穿装固定，套管内侧预留了鼓式制动器的安装空间，适配矮款鼓式制动总成的安装固定，制动蹄块的安装支座可直接焊接在对应管段位置，无需额外加装转接支架，减少装配累积误差。车架前段的斜向主管用于对接机车前部主车架，通过套管插接后焊接固定，可传递前部动力总成、转向机构传递来的行驶载荷，同时将后轮受到的路面冲击通过管架结构传导至前部减震、座椅安装位。车架中部的横向加强管一方面提升整体框架的抗扭刚度，避免管式结构在大扭矩输出时出现侧向形变，另一方面可作为电池、小型电控元件的安装基座，通过抱箍或焊接螺母即可完成附件固定。

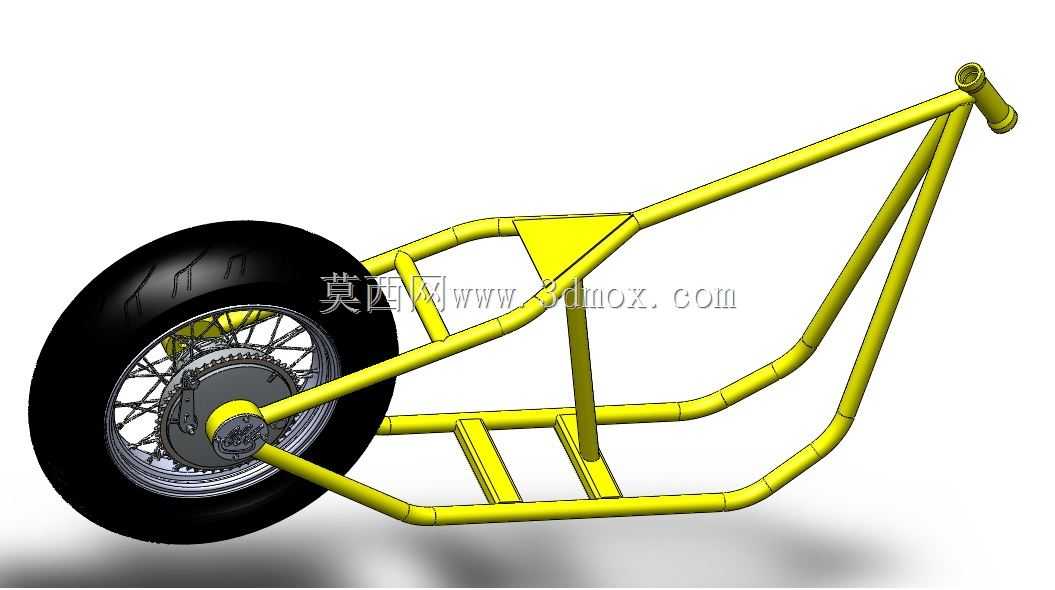

　　设计思路上，整体采用圆形无缝钢管弯折焊接成型，所有弯折处均采用大圆弧过渡，避免直角弯折带来的应力集中问题，主承力管段采用更大管径的厚壁钢管，辅助支撑、加强筋位置采用稍小管径的钢管，在保证整体结构强度的前提下尽可能控制整体重量。三角形加强结构设置在车架前部斜管与下部主管的连接处，该位置是载荷传递的核心节点，三角形稳定结构可大幅提升节点处的抗疲劳强度，应对行驶过程中反复出现的交变载荷。后轮安装位的同轴度在焊接工装定位时严格控制，公差控制在0.1mm以内，避免后轮安装后出现偏摆、行驶跑偏的问题。上部的斜向延伸管用于对接车座底板的安装支架，可根据不同的座椅造型调整延伸长度，适配单座、短尾双座等不同的座椅布局。

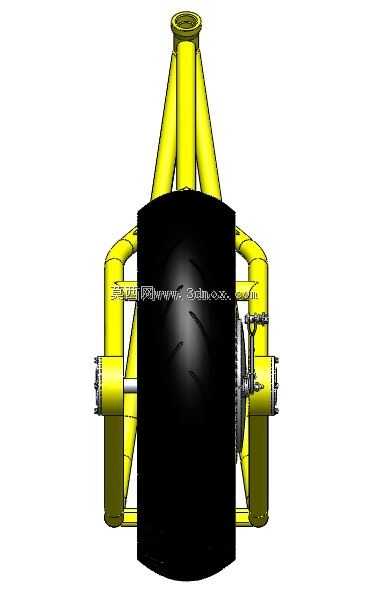

　　安装边界方面，该车架适配的后轮轮径可覆盖16-19英寸的辐条轮组，后轮最大宽度可适配150mm宽度的轮胎，轮轴安装孔的直径匹配常规机车后轮轴尺寸，无需额外扩孔即可完成常规后轮总成的安装。车架与前部主车架对接的套管内径匹配常规chopper车型主车架的主管外径，插接深度预留足够的焊接长度，保证对接位置的连接强度。整体框架的宽度控制在220mm以内，可适配绝大多数定制机车的后部覆盖件安装宽度，下部横向管的离地间隙在满载状态下可保持120mm以上，满足非铺装路面的通行需求，避免行驶过程中出现托底磕碰的问题。所有管段的焊接位置均预留了足够的打磨空间，焊接完成后可将焊道打磨平滑，为后续的喷涂、镀铬等表面处理工序提供基础，不会出现干涉打磨工具操作的死角。
