摩托车辐条式后斩波轮结构设计

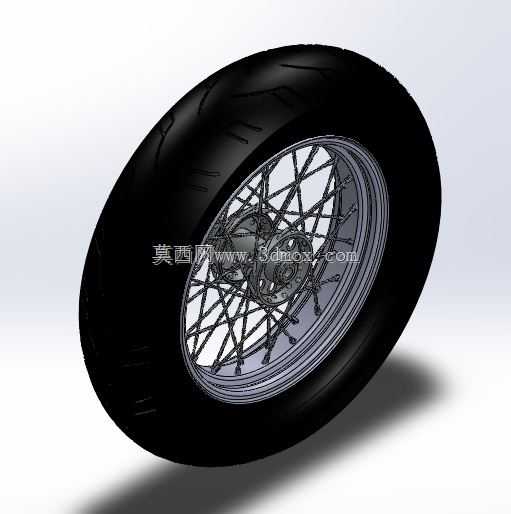

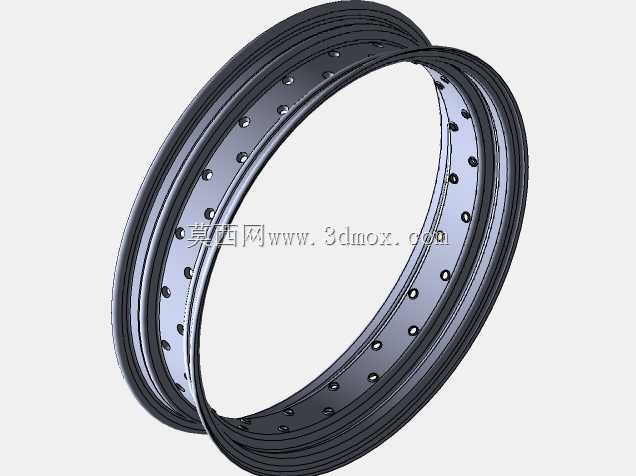

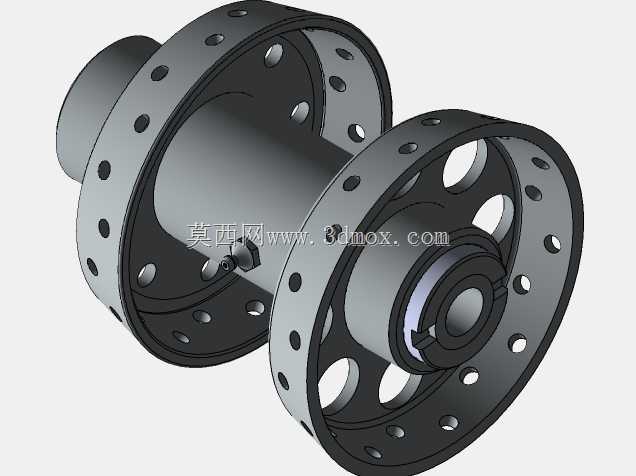

　　这款辐条式后轮结构，最初的设计参考方向是适配定制类斩波摩托车的后轴安装需求，同时也可作为小型轻量化轮式载具、定制化旋翼机地面滑跑轮的结构参考，在复古摩托改装、小型非道路轮式设备的行走系统搭建场景中，这类辐条轮的缓冲性能、轻量化表现相比一体铸造轮有明显优势，尤其适配非铺装路面的小幅颠簸过滤需求，能降低轮轴位置受到的刚性冲击。从功能特性来看，整个车轮总成分为外胎安装位、轮辋、辐条组、轮毂芯四个核心部分，轮辋采用卷边式深槽结构，适配常规低压充气橡胶轮胎，轮辋边缘的胎圈座直径公差控制在适配3.5英寸规格轮胎的范围内，安装时胎圈可顺利卡入轮辋锁止槽，避免行驶中出现脱胎风险。轮毂芯部分集成了轴承安装位、辐条固定锚点以及后轴连接法兰，

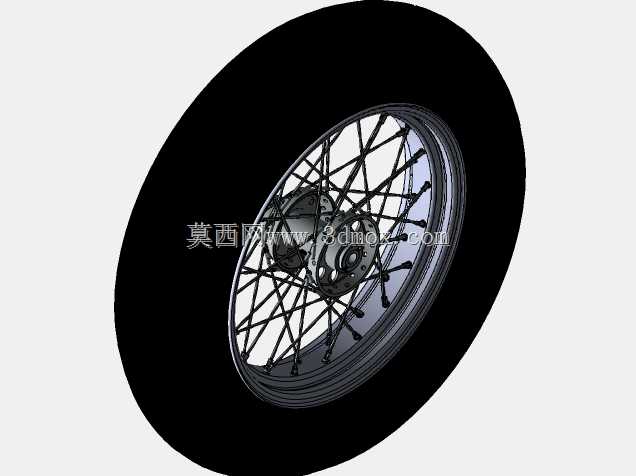

　　轴承位的同轴度是建模时重点控制的参数，需要保证两侧轴承安装孔的同轴度误差控制在合理区间，避免装配后出现车轮转动卡滞、偏摆的问题。辐条采用交叉编织的排布方式，每根辐条两端分别通过条帽连接轮辋与轮毂，这种交叉排布的结构可以在车轮受到径向冲击时，通过多根辐条的微小形变分散冲击力，相比径向直拉的辐条结构抗冲击冗余量更高，同时在传递驱动力矩时，交叉辐条可以更好地抵消扭矩带来的辐条应力集中，避免急加速时辐条断裂。设计过程中，首先确定轮毂芯的安装边界尺寸，后轴的穿轴孔径参考常规中小排量摩托的后轴直径范围设定，轮毂两侧的安装开档尺寸匹配常规后摇臂的安装间距，保证装配时不需要额外修改摇臂结构即可完成对位。

　　轮辋的直径选择参考了复古斩波摩托常用的后轮尺寸，轮辋宽度适配常规扁平比的复古轮胎，既保证行驶时的接地面积足够提供制动与驱动摩擦力，也不会因为轮辋过宽导致转向时轮胎与车架、泥瓦产生干涉。辐条的长度计算是整个建模过程中精度要求较高的环节，需要根据轮毂锚点的分布圆直径、轮辋条帽孔的分布圆直径、轮毂与轮辋的轴向偏移量，逐根计算每根辐条的实际长度，同时考虑条帽的调节余量，保证装配时每根辐条的张紧度可以通过条帽进行调整，最终实现轮辋的端面跳动、径向跳动都控制在合理范围内。建模时对辐条与轮毂、轮辋的连接位置做了贴合处理，每根辐条的端部锚点都与对应安装面完全贴合，避免出现装配干涉，同时还原了条帽的外形结构，方便后续做装配仿真或者工程出图时直接调用。

　　从安装边界来看，整个车轮的轴向总宽度控制在适配常规单摇臂、双摇臂后悬挂的尺寸范围内，轮毂芯的法兰盘预留了链轮或者制动鼓的安装孔位，孔位的分布圆直径参考通用摩托后链轮的安装尺寸，不需要额外制作转接法兰即可安装配套的传动部件。这类辐条轮在实际使用中，除了常规的摩托行驶场景，也可改装用于小型自制拖车、非道路观光车的行走轮，只需要根据实际轴径调整轮毂轴承的规格即可，辐条的张紧结构也方便后期维护，出现单根辐条断裂时不需要更换整个轮辋，只需要更换对应辐条重新调整张紧度即可恢复使用性能。建模过程中参考了成熟辐条轮的应力分布逻辑，在辐条与轮毂的连接位置做了圆弧过渡处理，避免应力集中导致的轮毂开裂，轮辋的截面厚度参考同规格量产车轮的参数设定，保证在承受额定载荷时不会出现轮辋变形的问题。
